NGN - Hierarquia Síncrono de Digitas
As redes do SDH substituíram PDH e tiveram diversas vantagens chaves.
As recomendações da UIT G.707, G.708 e G.709 fornecem a base para trabalhos em rede globais.
As redes tiram proveito da resiliência do tráfego para minimizar a perda do tráfego no caso da ruptura da fibra da falha de equipamento.
Construído na tecnologia da monitoração permite a configuração remota e a pesquisa de defeitos da rede.
A tecnologia flexível permite o acesso do tributário a todo o nível.
A tecnologia futura da prova permite umas taxas de bocado mais rápidas enquanto a tecnologia avança.

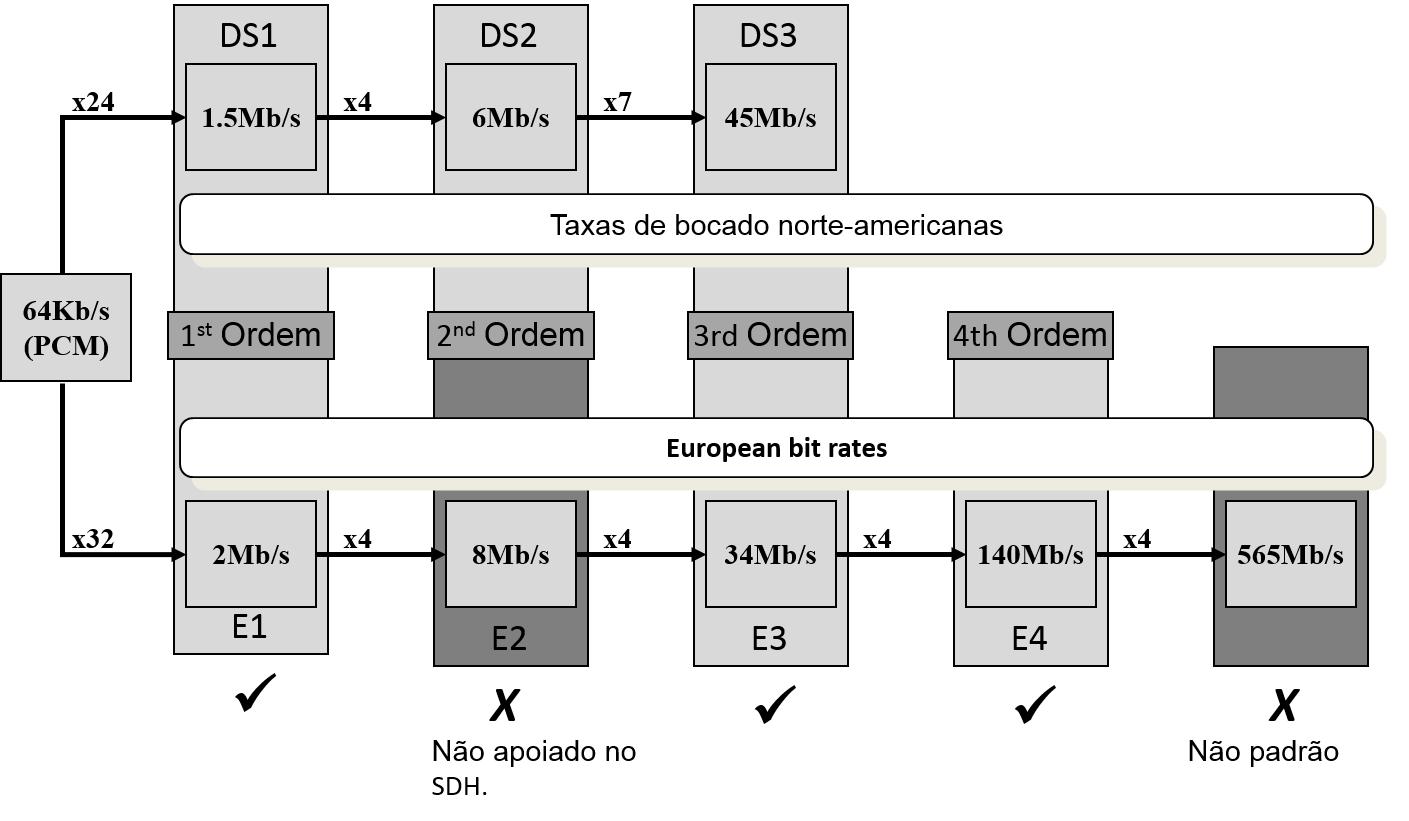

Considerando que as redes europeias de PDH não poderiam conectar com as redes dos E.U., as redes do SDH podem levar ambos os tipos. Este as apresentações de diapositivos como as redes diferentes de PDH comparam e que sinaliza podem ser levadas através da rede do SDH.
SDH – Topologias de rede
Linha sistema

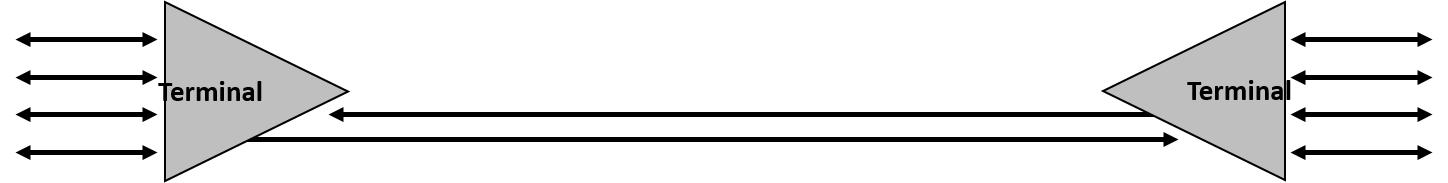

Um sistema solitário é sistema à topologia de rede de PDH. O tráfego é adicionado e deixado cair somente nos pontos da extremidade da rede. Os nós terminais são usados na extremidade da rede adicionando e deixando cair o tráfego.
Dentro de toda a rede do ASAO é possível usar um nó conhecido como um regenerator. Este nó recebe o sinal alto do SDH da ordem e retransmite-o. Nenhum acesso do tráfego de uma mais baixa ordem é possível de um regenerator e são usados somente para cobrir distâncias longas entre os locais onde a distância significa que o poder recebido seria demasiado baixo levar o tráfego.
anel Sistema

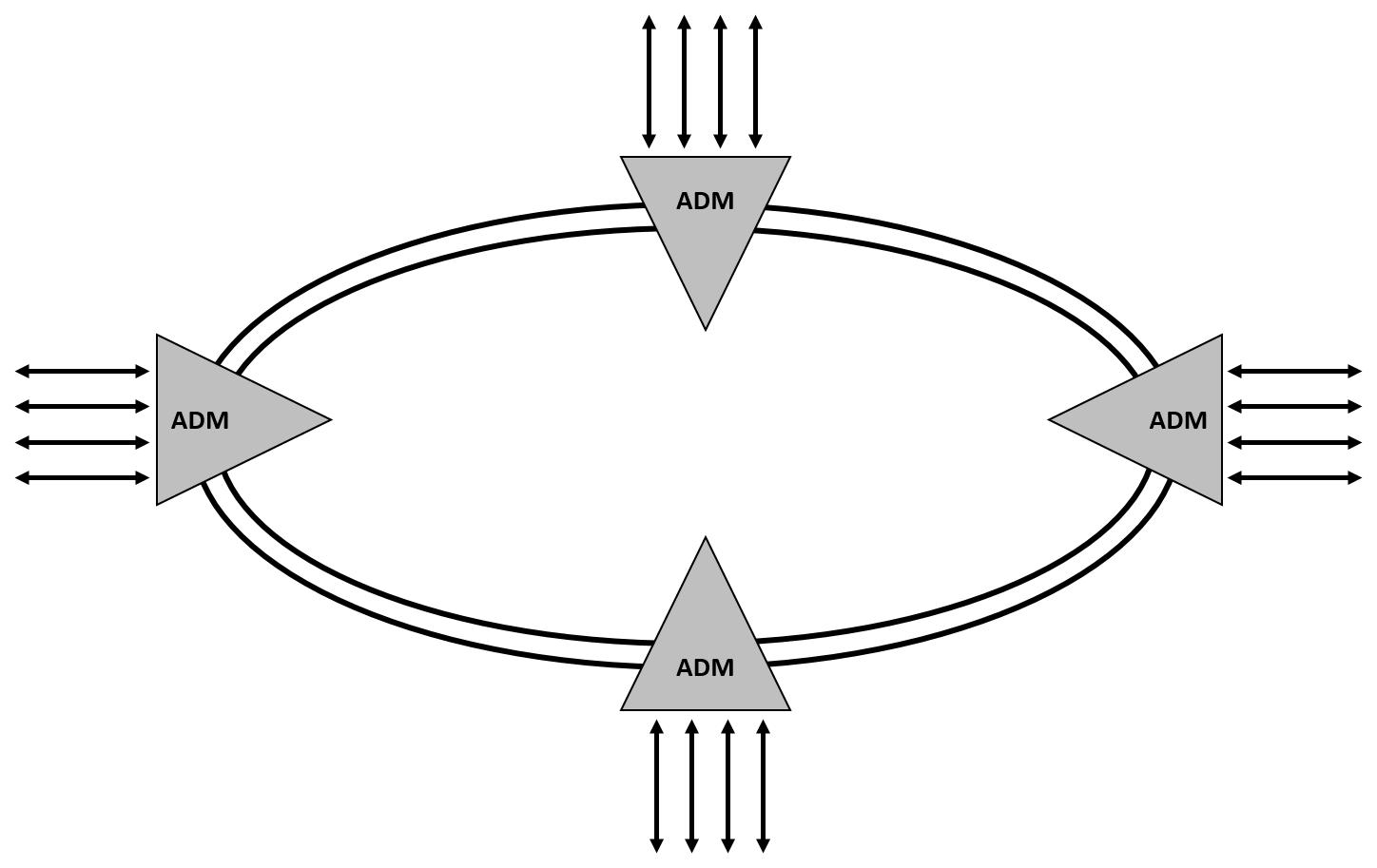

Um sistema do anel consiste em diversos adiciona/muxes da gota (ADMs) conectados em uma configuração em anel. O tráfego pode ser alcançado em todo o ADM em torno do anel e do ele igualmente também possíveis para que o tráfego seja deixado cair em diversos nós para finalidades da transmissão.
A rede de anel igualmente tem o benefício de oferecer a resiliência do tráfego, se há um tráfego que da ruptura da fibra eu não perdi. A resiliência da rede é discutida em um detalhe mais adicional mais tarde.

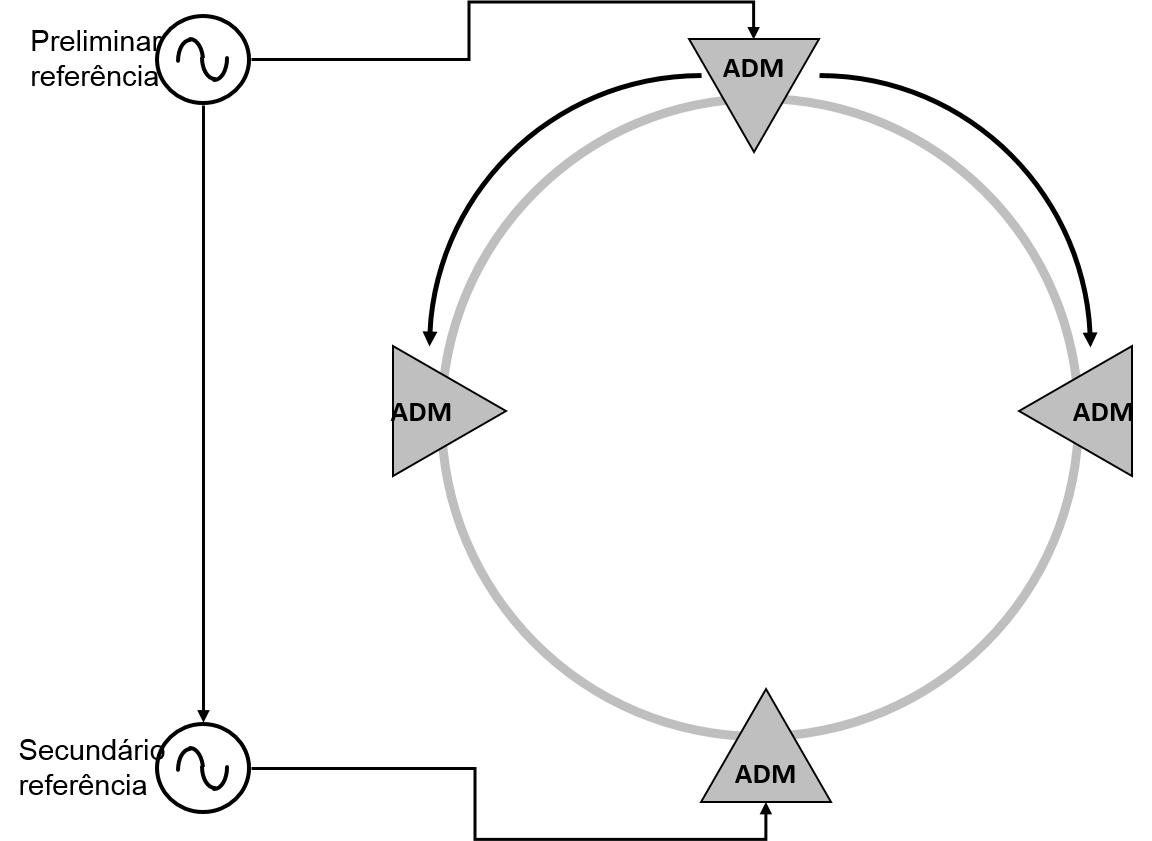

SDH Sincronização da rede
Quando as redes de PDH não foram sincronizadas centralmente, as redes do SDH são (daqui a hierarquia digital síncrono do nome). Em algum lugar em operadores a rede será uma fonte de referência preliminar. Esta fonte é distribuída em torno da rede sobre a rede do SDH ou sobre uma rede separada da sincronização.
Cada nó pode comutar às fontes alternativas se a fonte principal se torna não disponível. Os vários níveis de qualidade são definidos e o nó comutará a melhor fonte que seguinte da qualidade pode encontrar. Nos casos onde o nó usa a linha entrante que cronometra o byte S1 nas despesas gerais do MS é usado para denotar a qualidade da fonte.
A fonte da mais má qualidade disponível a um nó é geralmente seu oscilador interno, em um caso aonde um nó comute a sua própria fonte que do pulso de disparo interno este deva ser remediado o mais cedo possível enquanto o nó pode começar gerar ao longo do tempo erros.
É importante que a estratégia da sincronização para uma rede está planejada com cuidado, se todos os nós em uma tentativa da rede a sincronizar fora de seu vizinho no mesmo lado você obterão um efeito chamado um laço do sincronismo, como mostrado acima. Esta rede começará rapidamente gerar erros enquanto cada nó tenta sincronizar fora de se.
SDH Hierarquia

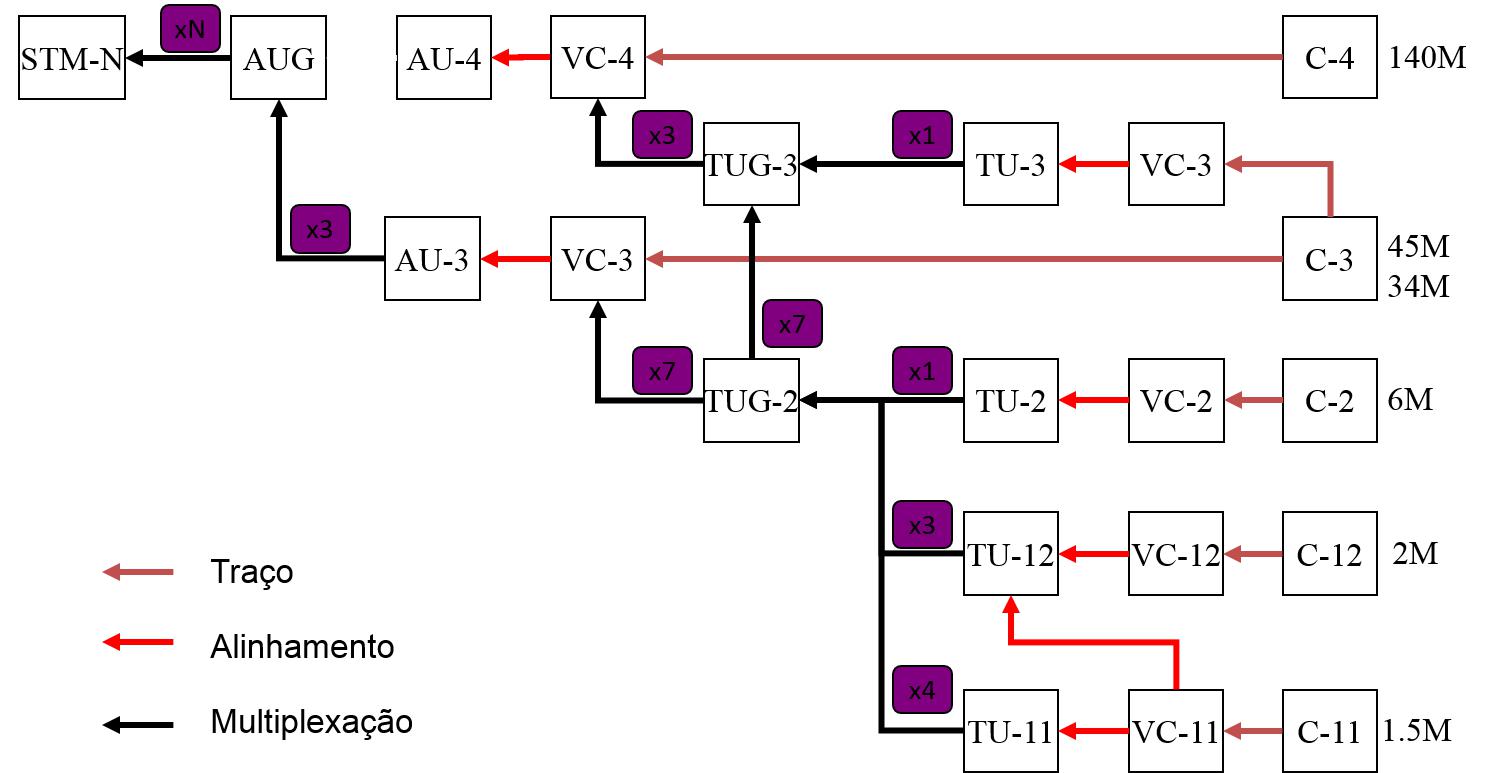

Isto diagrama abaixo mostra como a carga útil é construída, e não é tão assustador como olha no início. Os pares seguintes de corrediças explicarão como o sinal do SDH é construído das cargas úteis do nível inferior.
STM-1 Quadro

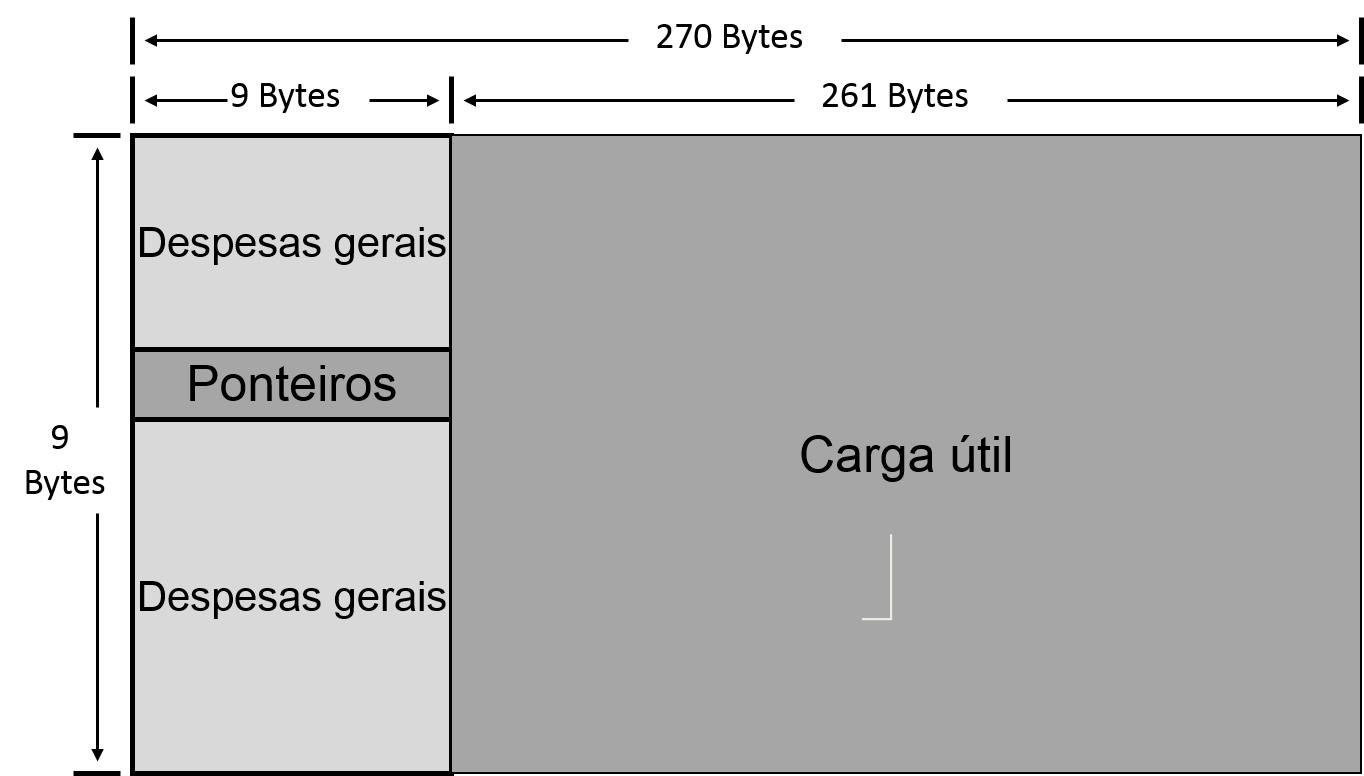

O quadro é composto das fileiras de 9 despesas gerais e de 261 bytes da carga útil.

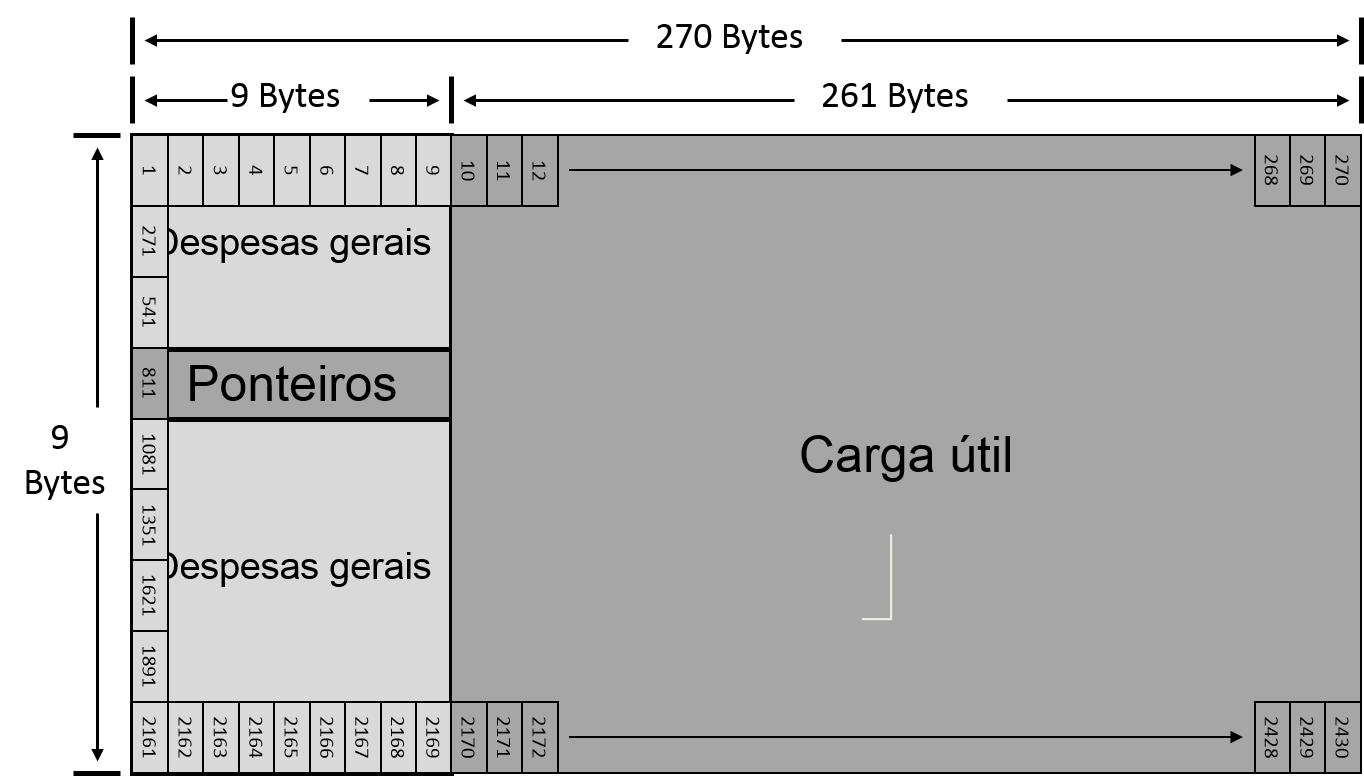

O quadro é fileira transmitida pela fileira como ilustrado abaixo. Os 9 bytes aéreos estão transmitidos em seguido, seguido pelos 261 bytes da carga útil, a fileira seguinte estão transmitidos então na forma similar até que o quadro inteiro esteja transmitido. O quadro inteiro é transmitido em 125 micro segundos.
STM-1 Despesas gerais

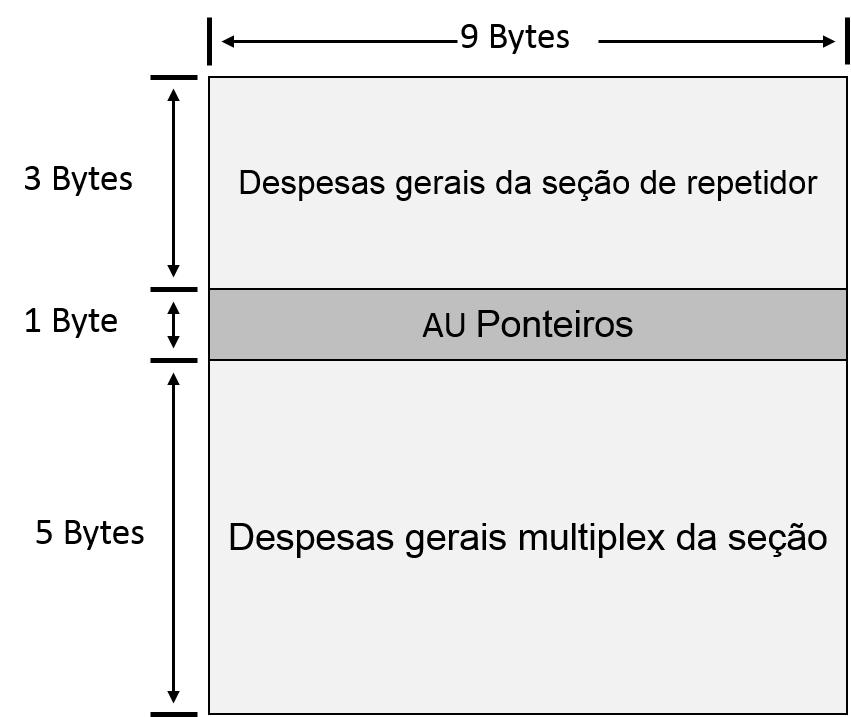

A primeira fileira 3 das despesas gerais é chamada as despesas gerais da seção de repetidor. O 4o formulário da fileira os ponteiros do AU, e as últimas 5 fileiras guardam as despesas gerais multiplex da seção.

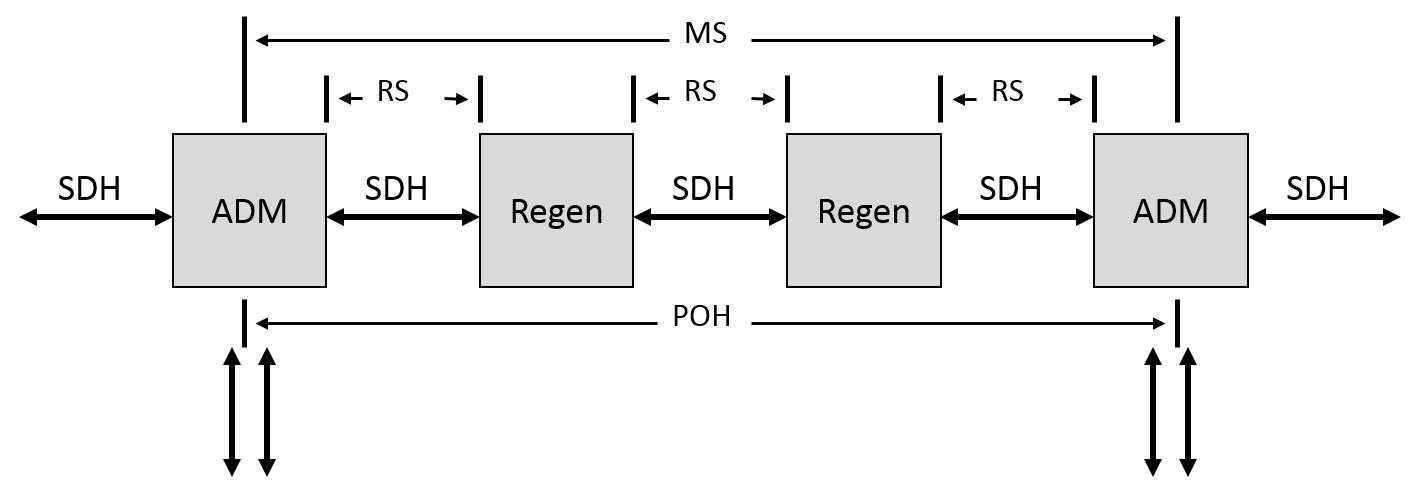

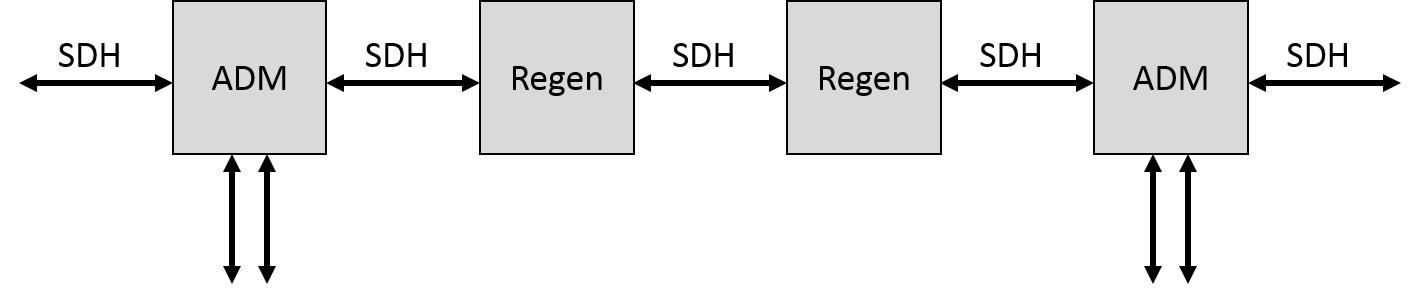

Para explicar os tipos diferentes de despesas gerais considere um sistema onde a carga útil seja passada através de diversos regenerators intermediários antes de alcançar o ADM que se está adicionando/está sendo deixado cair de.

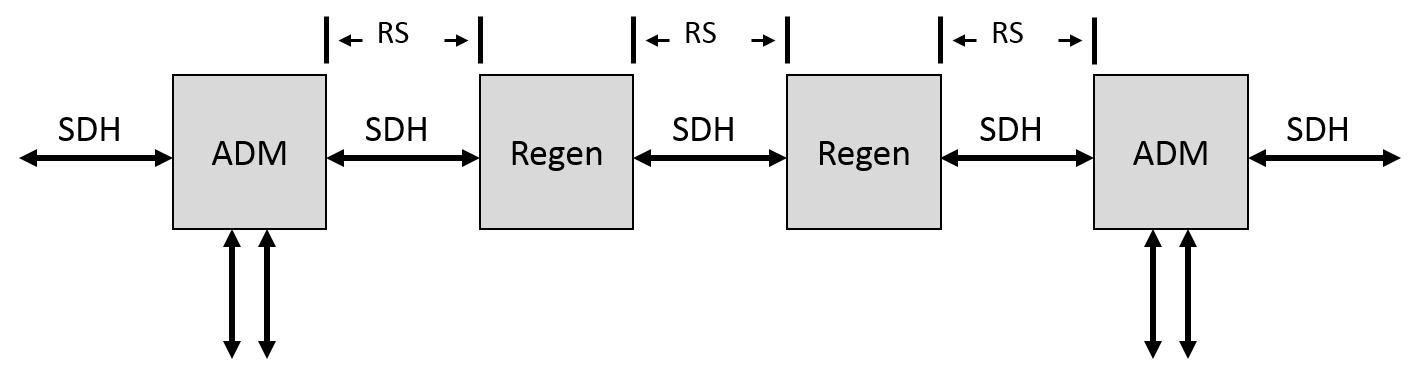

As despesas gerais da seção de repetidor são usadas para comunicações e a monitoração entre todos os dois nós vizinhos.

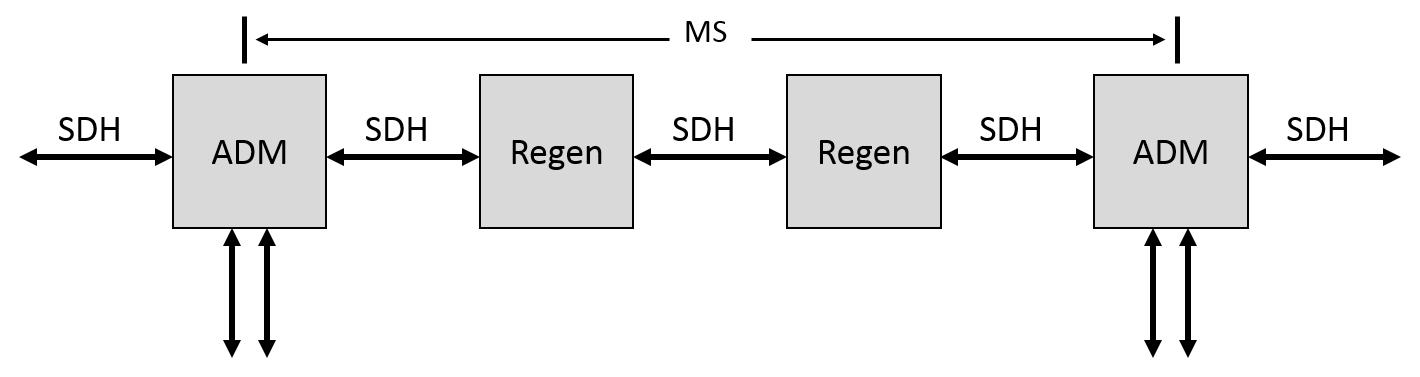

As despesas gerais multiplex da seção são usadas para comunicações e uma monitoração entre dois nós que têm adicionar/facilidades da gota tais como ADMs.

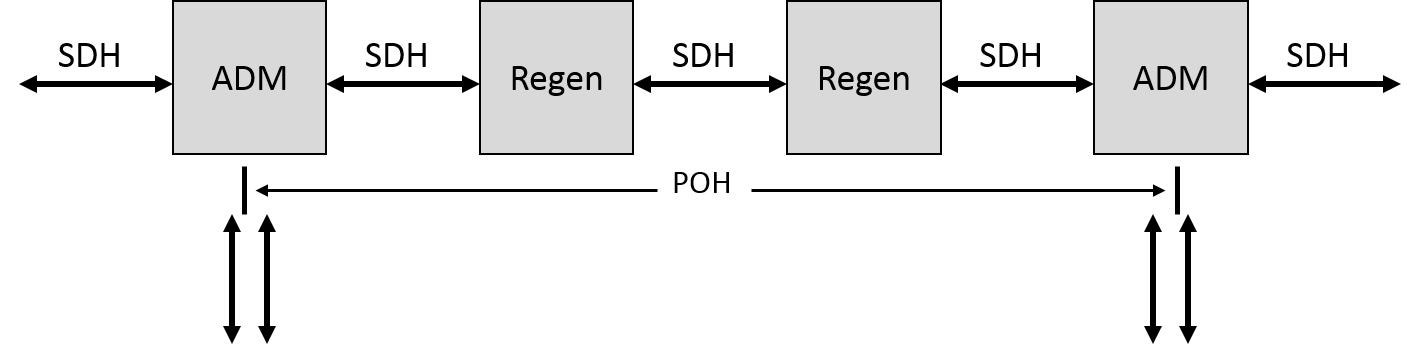

Em um nível inferior há igualmente as despesas gerais que são adicionadas a nível do tributário, estas do trajeto será discutido em um detalhe mais adicional mais tarde.
A monitoração de alarmes aéreos diferentes facilita localizar o problema na rede. Um alarme de RS indica um problema HO no lado do ASAO entre dois nós, quando se investigando um alarme do MS você puder ordenar para fora problemas nos nós do regenerator.
SDH Traço do trajeto

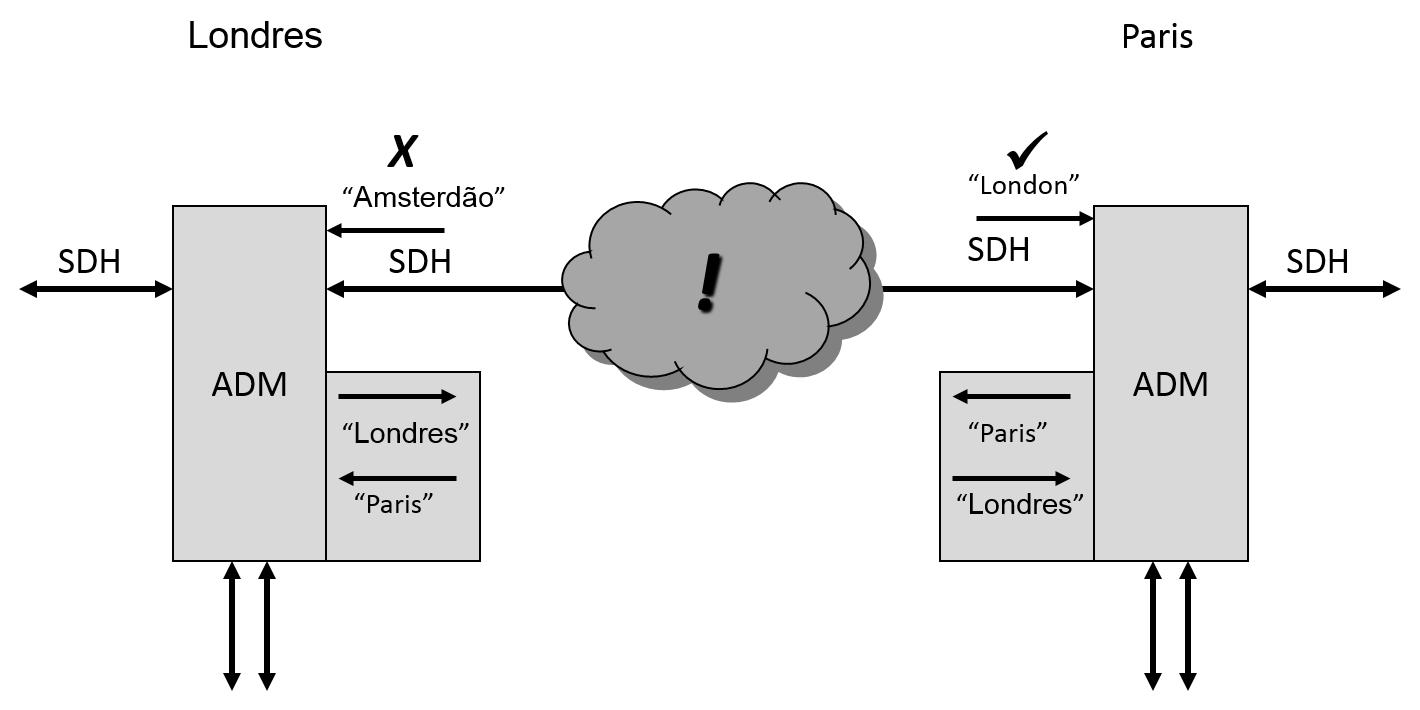

O traço do trajeto pode ser muito útil em localizar problemas da interconexão entre nós. Pode haver umas várias interconexões físicas tais como talas e remendos dentro dos quadros óticos entre dois nós. Cada nó é configurado pelo operador de rede para enviar uma corda original que o identifique.
Cada nó é configurado igualmente com a corda que deve receber de seu nó vizinho.
Se o traço do trajeto que está recebido pelo nó combina esse que estão esperando então tudo é APROVADO.
Se o traço recebido do trajeto não combina o traço que o nó está esperando então este indica um problema com a conexão entre os nós.
SDH Gestão

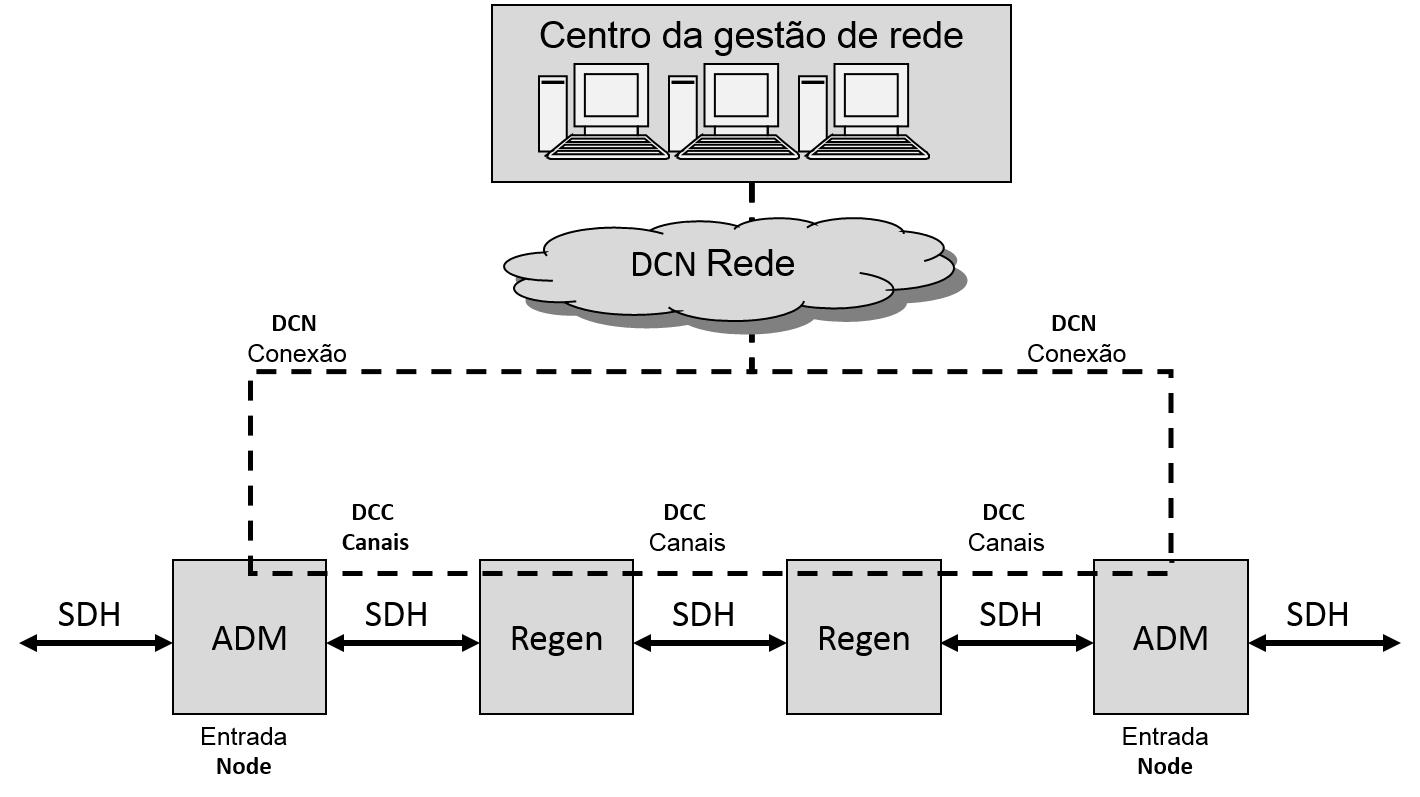

Os canais do DCC contidos dentro das despesas gerais da seção permitem a gestão fácil da rede do ASAO. Um sistema de gestão de rede conectado a um nó na rede pode comunicar-se com outros nós na rede usando os canais do DCC. O nó que é conectado à rede de DCN é sabido como o nó da entrada, porque finalidades da resiliência lá é geralmente mais de um nó da entrada na rede.
SDH Resiliência da rede

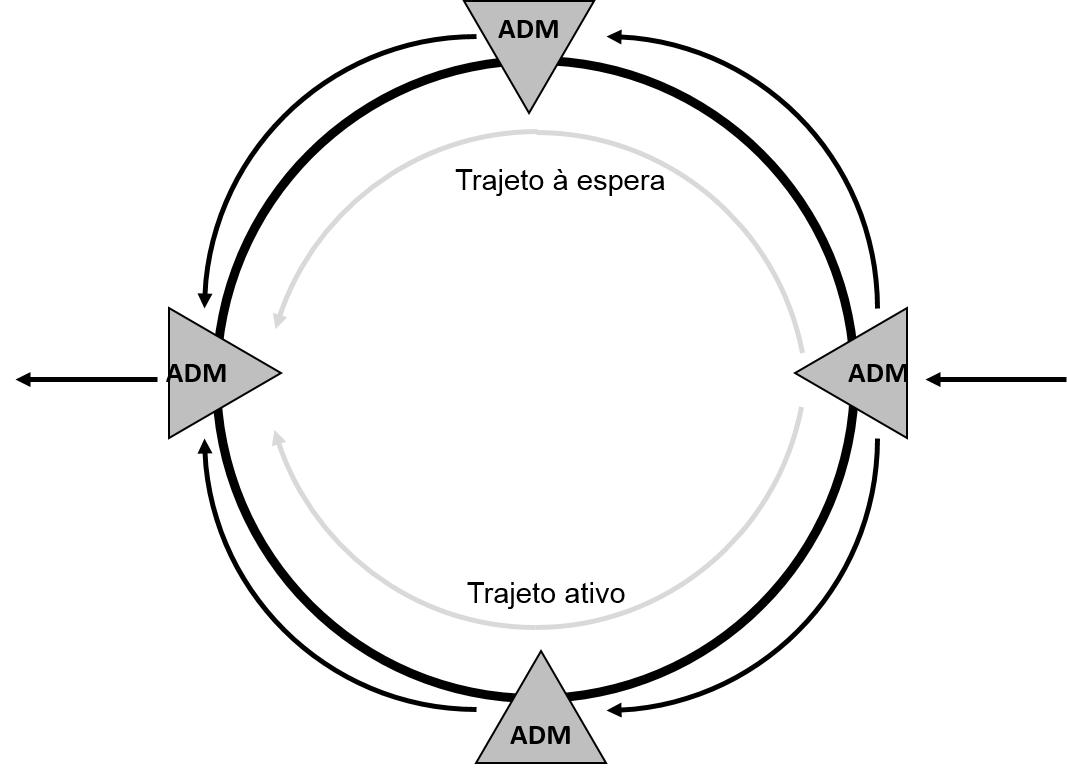

Na configuração em anel um tráfego é enviado a ambas as rotas em torno do anel do ADM de origem (adicione/Multiplexer da gota). Em todo o ADM onde o sinal não é deixado cair passa simplesmente completamente. Embora o tráfego passe em volta do anel sobre ambas as rotas somente uma rota é usada para extrair o tráfego no ADM de recepção, esta rota é a rota ou o trajeto ativo. A outra rota é sabida como a rota ou o trajeto à espera.

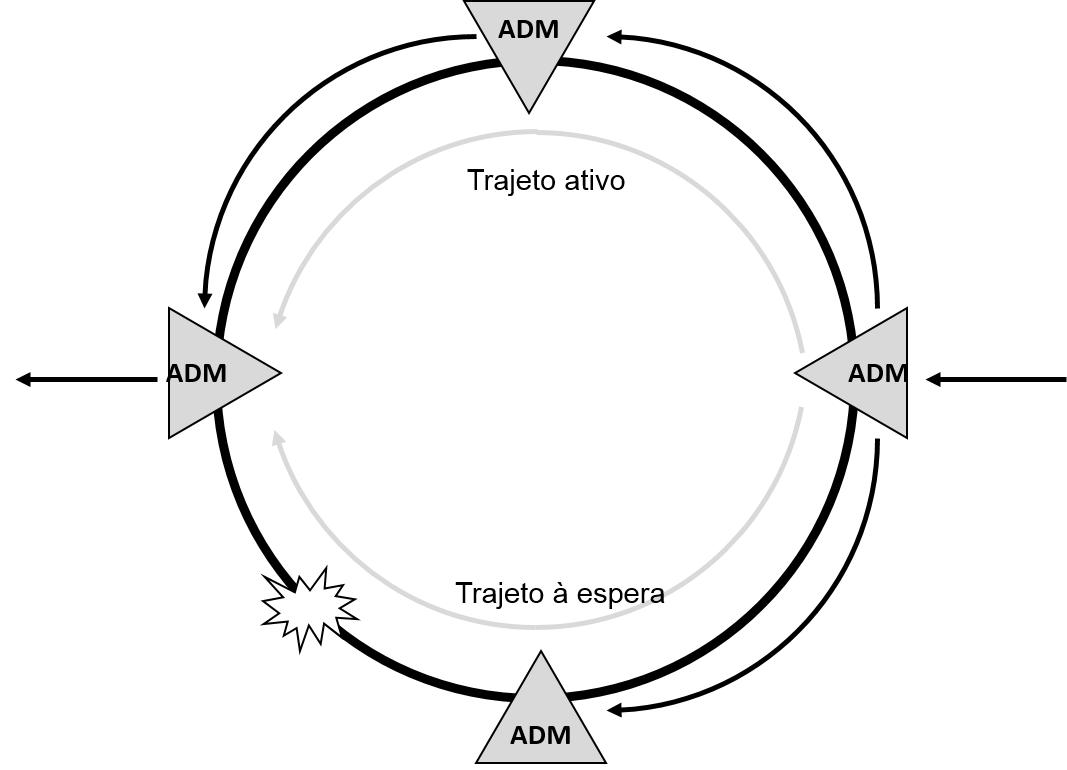

Se há uma ruptura da fibra no trajeto ativo o ADM de recepção comutará usando o alternativo sinaliza como o trajeto ativo. Isto permite a restauração rápida e automática do fluxo de tráfego aos clientes. Quando a ruptura da fibra é reparada o anel não comuta automaticamente para trás como este causaria um tráfego mais adicional “batido” mas usará este como o trajeto à espera em caso da falha futura no trajeto ativo novo. O MUX que perde o tráfego usará os bytes de K para sinalizar o interruptor da proteção de volta ao MUX de origem.

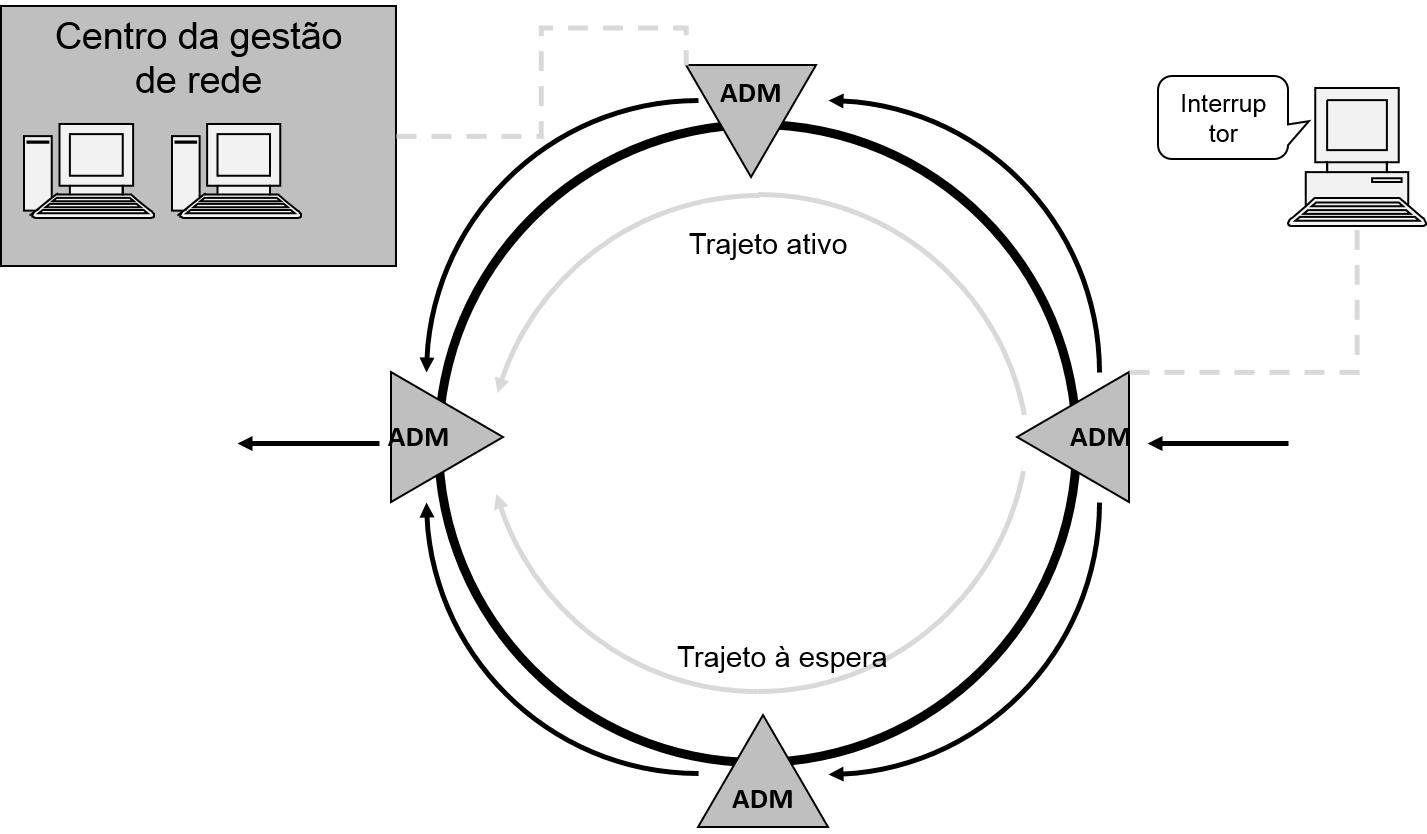

Os interruptores manuais do anel podem igualmente ser executados do centro da gestão de rede ou dos terminais locais operados por coordenadores.
