NGN - Hierarquia de Plesiochronous Digital


Advertisements

Propriedades de PDH

  • Plesiochronous – “quase síncrono”

  • A multiplexação de 2Mbit/s sinaliza uma ordem mais alta em sinais multiplexados.

  • Colocar o cabo entre locais do interruptor é muito cara.

  • Capacidade de tráfego crescente de um cabo aumentando a taxa de bocado.

  • 4 sinais de uma mais baixa ordem multiplexaram no único sinal mais alto da ordem a cada nível.

PDH

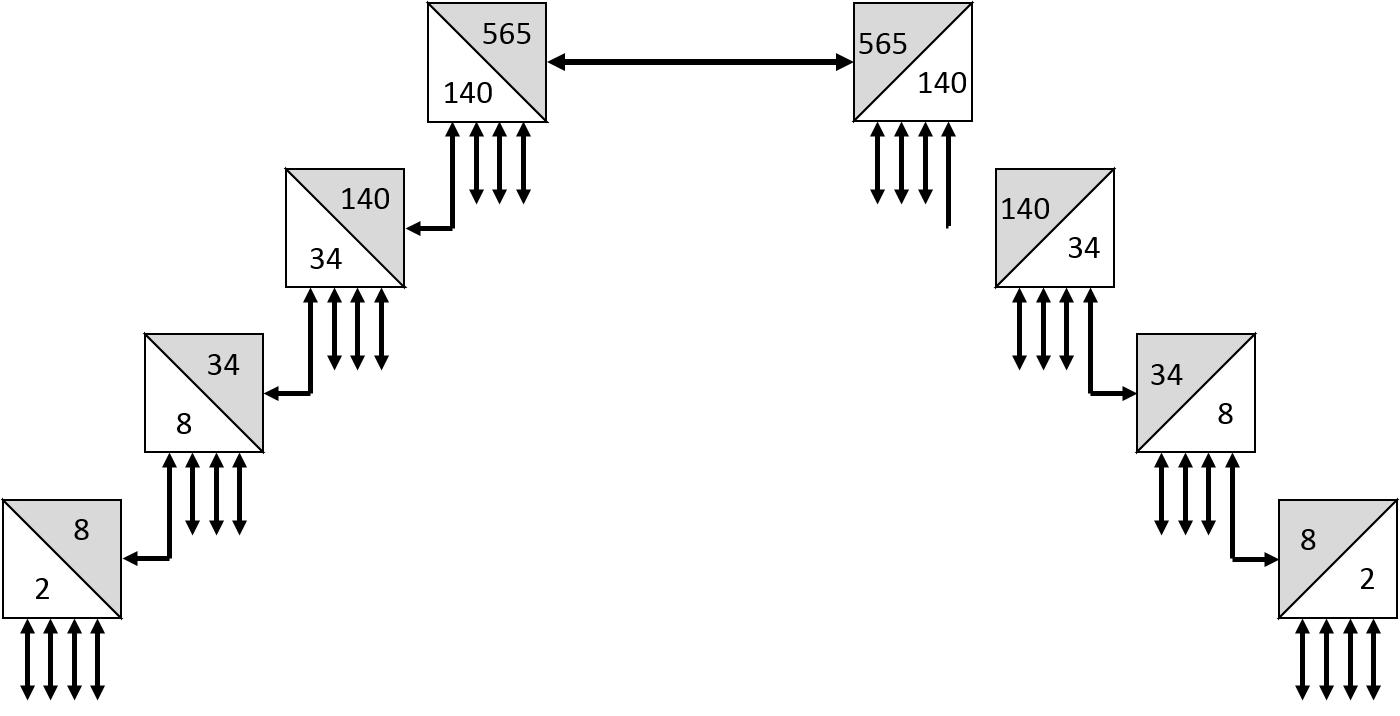

A tecnologia de PDH permite a multiplexação sucessiva de um sinal de 2M – 8M, de 8M – 34M, de 34M - 140M e finalmente sistemas de 140M – de 565M.

PDH

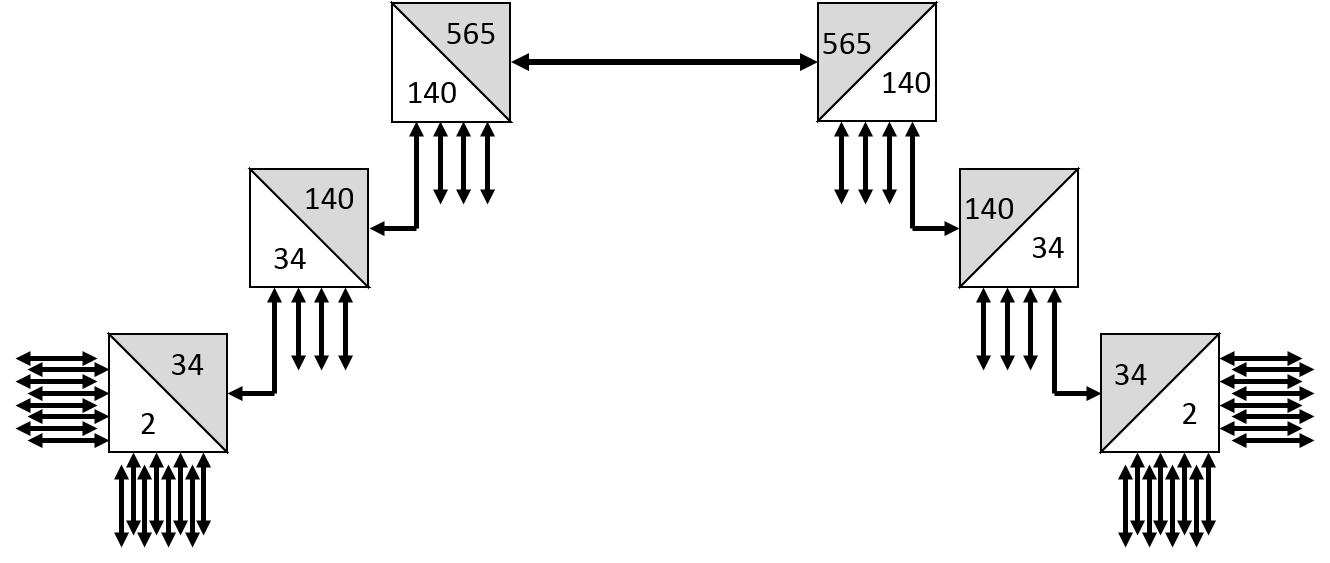

Lá muxes igualmente existidos do “salto” ou da “faixa clara” que permitiriam uma multiplexação de 16 sinais de 2M em um sinal de 34M sem o nível intermediário de 8M.

PDH Limitações

Sincronização: Os dados são transmitidos em intervalos regulares. Com o sincronismo derivado do oscilador dos transmissores. Os dados são provados na mesma taxa que estão sendo transmitidos.

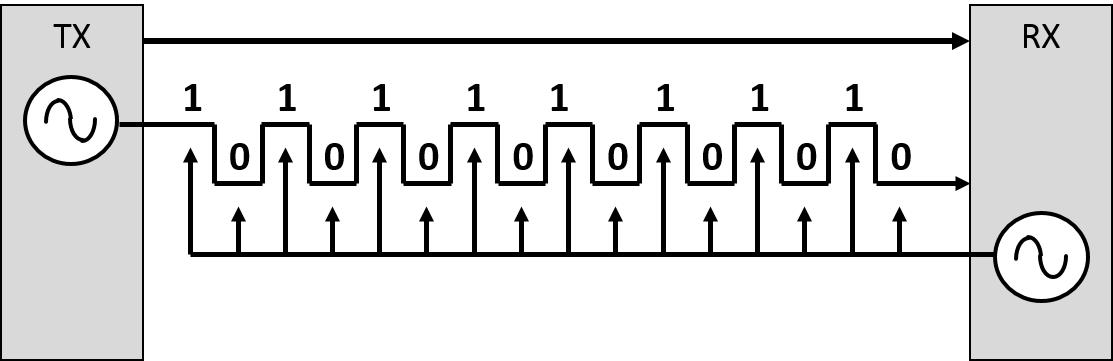

PDH Synchronization

Os dados são transmitidos em intervalos regulares. Com o sincronismo derivado do oscilador dos transmissores. Os dados são provados em uma taxa mais lenta do que o transmissor Um do desfavorecidos de PDH era que cada elemento esteve sincronizado independentemente. Para que os dados sejam recebidos corretamente a taxa de amostra na extremidade do receptor devem ser o mesmos como a taxa de transmissão na extremidade transmitir.

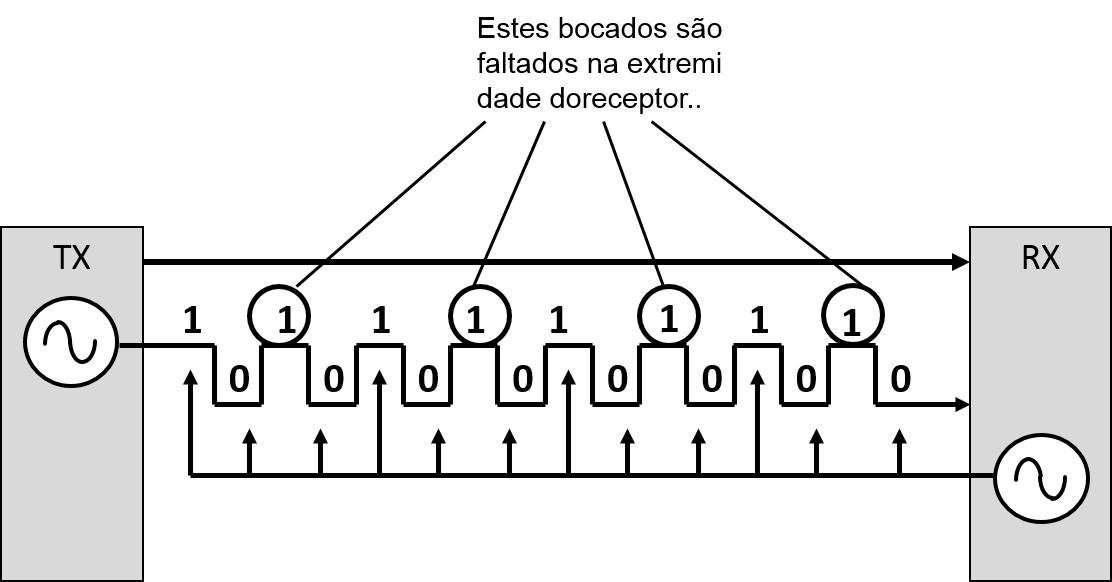

PDH Missed Bits

Os dados são transmitidos em intervalos regulares. Com o sincronismo derivado do oscilador dos transmissores. Os dados são provados a um ritmo mais rápido do que o transmissor. Se o oscilador na extremidade do receptor era correr mais lenta do que aquele na extremidade do transmissor o receptor faltaria alguns dos bocados do sinal transmitido.

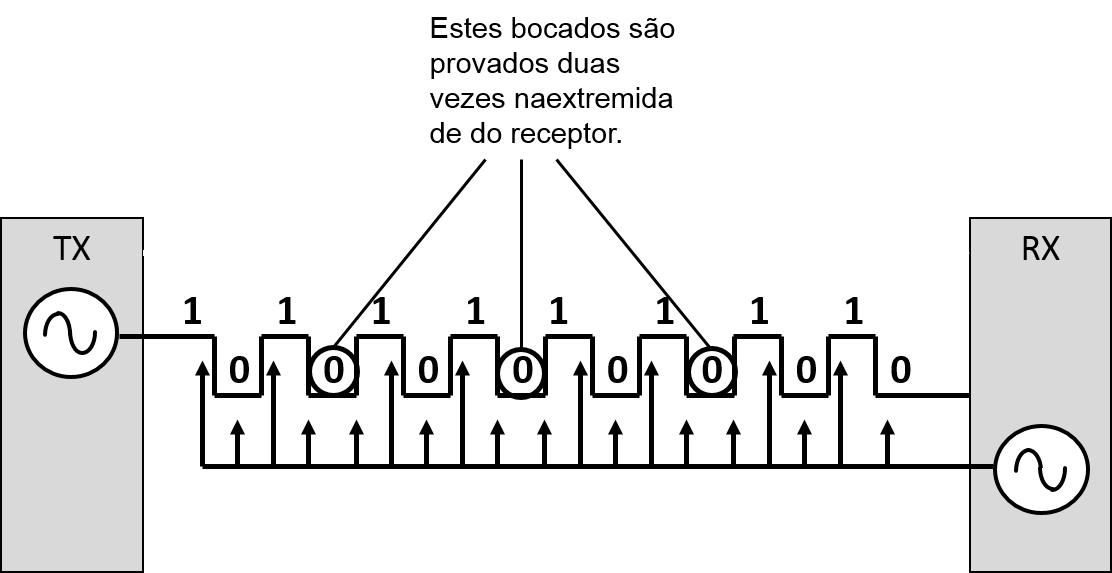

PDH Bits Sampled Twice

Ou se o pulso de disparo de receptor estava correndo mais rapidamente do que isso do transmissor o receptor provaria alguns dos bocados duas vezes.

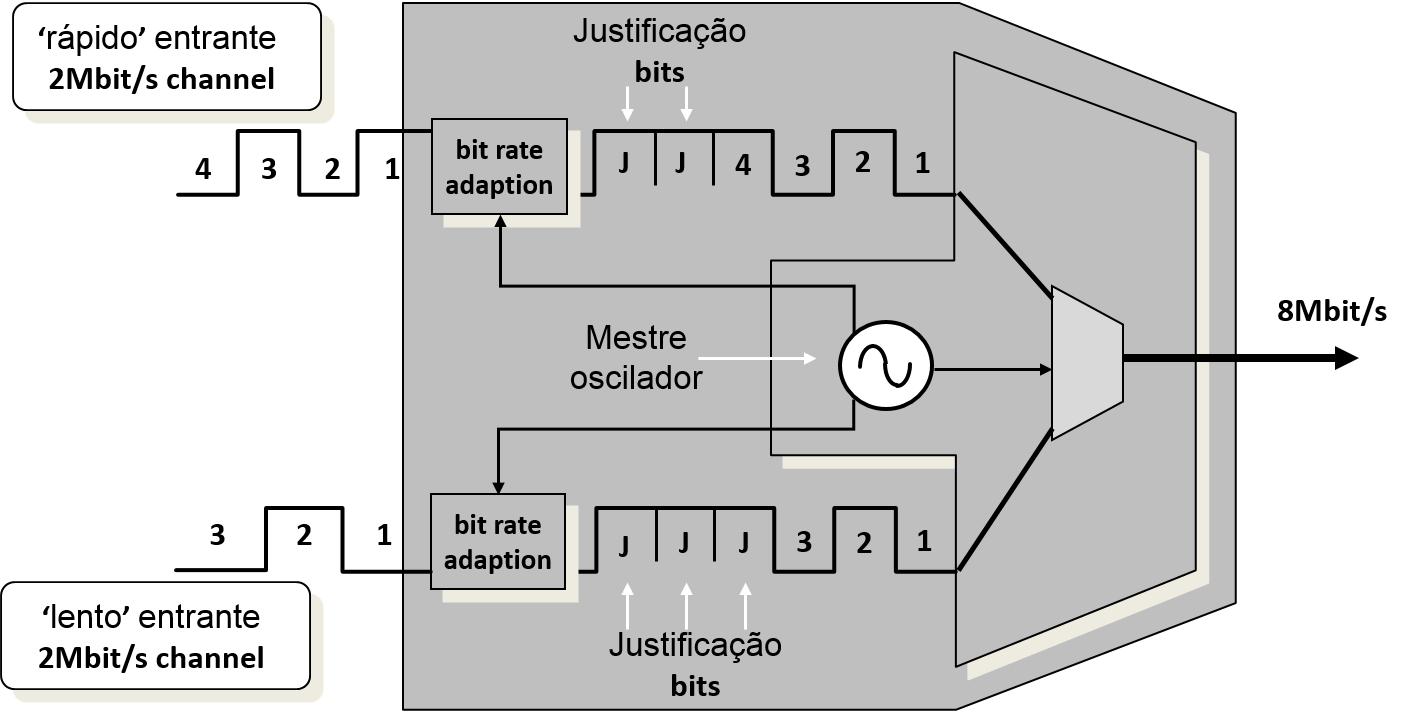

PDH Justification Bits

Os bocados de justificação são adicionados aos sinais de uma mais baixa ordem de modo que possam ser multiplexados em uma única taxa. O oscilador dos equipamentos é usado como uma fonte do sincronismo para o processo da adaptação de taxa de bocado na ordem mais baixa e igualmente no mutliplex continue. Justification bits are discarded at the received end when the signals are demultiplexed.

Devido aos métodos da sincronização que onde usado lhe era impossível de demultiplex de um sinal alto da ordem ao mais baixo sinal do tributário da ordem em uma parte de equipamento. Era necessário demultiplex a todos os níveis para alcançar o sinal que era deixado cair em um local e para remultiplex então todos os canais restantes suporta à taxa mais alta. Isto significou que tem que lá ser muito equipamento no local para realizar isto. Isto tornou-se conhecido como a montanha do mux de PDH. Todo este equipamento pegou muito espaço no local e igualmente aumentou a necessidade para que os sobressalentes sejam guardados em locais.

A falta da resiliência em redes de PDH significou que se uma ruptura da fibra ocorreu o tráfego estaria perdido. A gestão de rede de PDH relata simplesmente alarmes aos operadores do NOC. Nenhuma diagnóstico ou ferramenta corretiva estão disponível ao pessoal do NOC. Um coordenador da manutenção teria que ser enviado ao local com uma quantidade de informação mínima. Cada elemento de rede exige uma conexão à rede de DCN porque nenhuma facilidade existe para levar a informações de direção através da rede de PDH.

A falta dos padrões para a interconexão significou que não era possível interconectar o equipamento dos vendedores múltiplos. O equipamento podia operar sobre o comprimento de onda diferente, bocado-taxas diferentes do uso ou relações óticas proprietárias.
