NGN - Multiplexação Mais alta da Ordem

The Plesiochronous Digital Hierarchy (PDH)foi tornado nas fases do sistema básico do PCM de 30 canais (PCM-30).

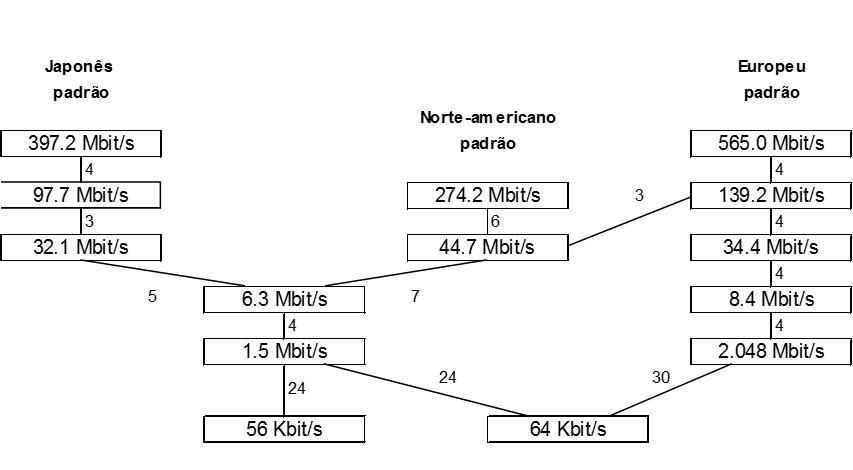

Como pode ser visto em figura 13, há três sistemas hierárquicos diferentes disponíveis, cada linha diferente de apoio taxas e taxas da multiplexação. As taxas agregadas mais altas podem consequentemente ser conseguidas agrupando junto as taxas mais baixas com o uso dos multiplexers.

As relações mais altas da taxa de bocado igualmente exigem bocados adicionais moldando e controlam-nos. Por exemplo, um sinal 8.4Mbits compreende de 4 x 2.048Mbits = 8.192Mbits, com o 256Kbits restante que está sendo usado para a moldação e o controle.

Os sistemas europeus e norte-americanos da hierarquia são referidos frequentemente pela letra E para o europeu e T para North-american, com os níveis da hierarquia que estão sendo numerados consecutivamente. Estes níveis da hierarquia podem ser comparados em figura 14.

Estas taxas de bocado são abreviadas frequentemente a 1.5meg, a 3meg, a 6meg, a 44meg, a 274meg e a 2meg, 8meg, 34meg, 140meg, 565meg respectivamente.

Porque o legado de PDH é tão proeminente na indústria das telecomunicações, tornou-se necessário acomodar este a linha taxas em toda a nova tecnologia a ser introduzida, consequentemente muitas da linha taxas de PDH são apoiadas pelo Synchronous Digital Hierarchy (SDH). A única exceção a esta é a omissão do nível 8.4Mbits, que já não tem todo o significado prático e não é apoiado pelo SDH.

No sistema 2Mbits básico, os dados são byte intercalado, por meio de que cada intervalo de tempo de 8 bits é enviado em sucessão. No caso dos níveis mais altos da hierarquia, os córregos de dados são multiplexados junto pouco a pouco. Uma desvantagem deste sistema é que a taxa de bocado de cada sinal do tributário pode variar do valor nominal devido a cada multiplexer que tem suas próprias fontes de pulso de disparo independente. Estes desvios do pulso de disparo são dependentes da linha taxa e podem ser compensados usando técnicas da justificação dentro da largura de banda que permanece após a fase da multiplexação. A linha taxa igualmente dita a linha código usado para a transmissão como pode ser visto abaixo:
