Multiplexação

Até agora, nós temo-nos concentrado em somente um canal da voz. Nós precisamos agora de combinar um número estes de canais em um único trajeto de transmissão, um processo conhecido como multiplexação. Multiplexar é um processo empregado sobre que diversos canais podem ser combinados, para que sejam transmitidos sobre um único trajeto de transmissão. O processo no uso na telefonia é sabido geralmente como Time Division Multiplexing (TDM).

Como nós vimos antes, provar para um canal ocorre cada 125micro segundos. Isto torna possível provar outros canais durante este período. Em Europa o prazo é dividido em 32 períodos de tempo, conhecidos como intervalos de tempo (veja figura 7). Estes 32 intervalos de tempo podem então ser agrupados junto para formar a quadro.

Consequentemente, a duração do tempo de um quadro pode ser considerada como os segundos 125micro. Pode-se agora igualmente supor que como cada intervalo de tempo consiste em 8 bocados de dados, e é repetido 8000 vezes uma taxa do canal de 64000 por segundo dos bocados ou 64Kbits é atingível. Com esta informação é agora possível determinar o número total de bocados de dados transmitidos sobre o único trajeto, conhecido como taxa de bocado do sistema. Isto é calculado usando a seguinte fórmula:

Taxa de bocado do sistema = de frequência de amostra número x de bocados dos intervalos de tempo x pelo intervalo de tempo = 8000 x 32 x 8, = 2048000 bits/sec, = 2.048Mbits

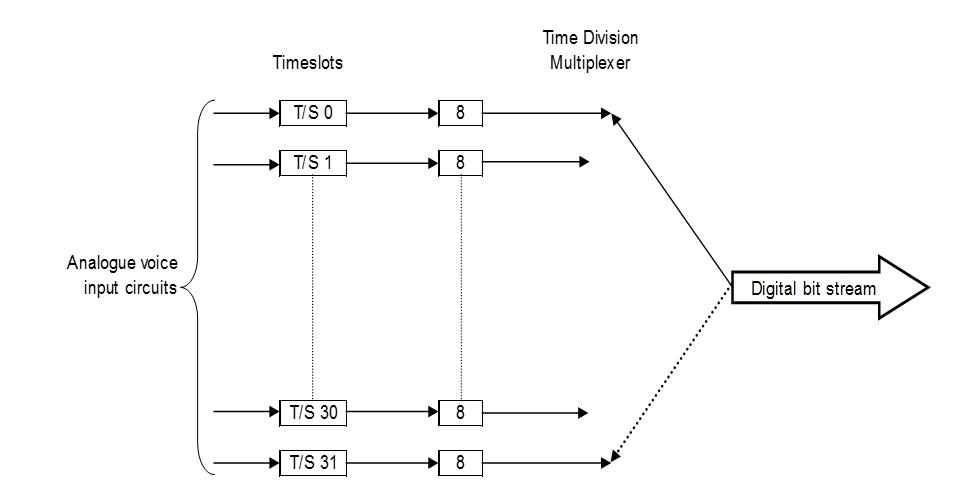

TDM

Dos 32 canais disponíveis, 30 são usados para a transmissão do discurso, e os 2 intervalos de tempo permanecendo são usados para o alinhamento e a sinalização. Dos 32 canais disponíveis, 30 são usados para a transmissão do discurso, e os 2 intervalos de tempo permanecendo são usados para o alinhamento e a sinalização..
