NGN - Estrutura do Quadro
Intervalo de tempo 1 15 e 17 a 31
Estes 30 intervalos de tempo estão disponíveis para a transmissão do sinal análogo digitado no formulário de 8 bits, com uma largura de banda de 64kbit/s (por exemplo os dados dos clientes).
Intervalo de tempo 0

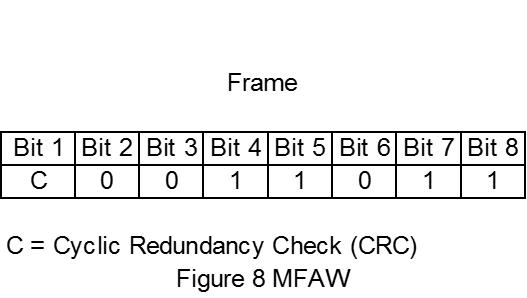

O europeu recomendou o sistema define que o intervalo de tempo 0 de cada quadro está usado para a sincronização, igualmente sabido como alinhamento de quadro (veja figura 8). Isto assegura-se de que os intervalos de tempo em cada quadro estejam alinhados entre a estação transmissora e a estação de recepção.

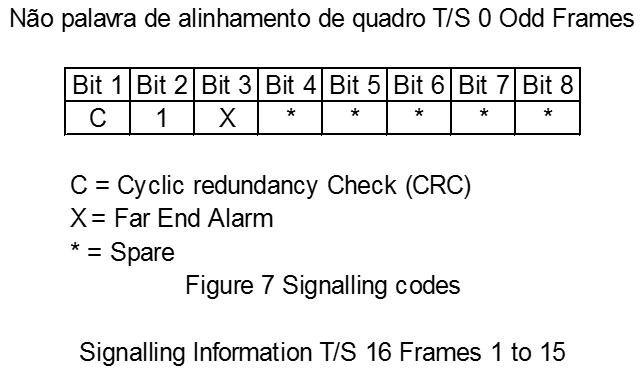

The frame alignment word (FAW) são os bocados de dados dentro levados 2 8 de cada mesmo quadro, quando os quadros impares levarem a not frame alignment word (NFAW) no bocado de dados 2 (veja figura 9).
Uma verificação de erro está igualmente disponível no intervalo de tempo 0, usando a cyclic redundancy check(CRC) para verificar o alinhamento de quadro, que é o bocado de dados dentro levado 1 de todos os quadros. Há igualmente a facilidade do relatório Alarmes da extremidade, qual é indicado por um 1 binário que está sendo introduzido no bocado de dados 3 de todos os quadros impares. Os bocados de dados restantes 4 8 dos quadros impares podem ser utilizados para alarmes e a gestão de rede nacionais.
Intervalo de tempo 16

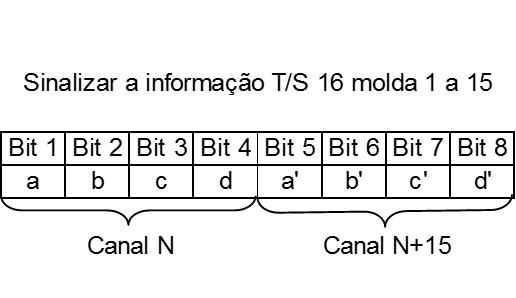

O intervalo de tempo 16 tem 8 bocados de dados disponíveis, e usando um código variável de 4 bocados de dados, sinalizar pode ser executada para 2 canais da voz em cada quadro.
Consequentemente pode-se ver que 15 quadros estão exigidos para terminar a sinalização para todos os canais da voz (veja figura 10). Porque há agora uns quadros múltiplos que estão sendo levados dentro uma ordem lógica, tem que haver um dispositivo para alinhar estes. Isto é conseguido usando o quadro antes dos quadros que contêm sinalizando a informação, conhecida como o quadro 0.

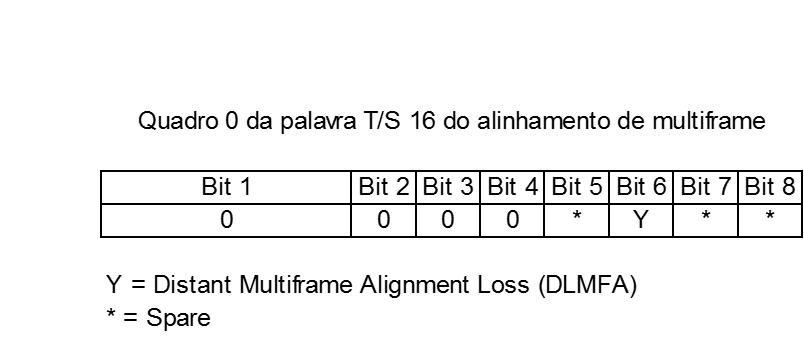

Intervalo de tempo 16 no quadro 0 contém a multiframe alignment word (MFAW), usar os bocados de dados 1 4, e é usada para indicar o começo de um multiframe, que são verificados na estação de recepção (veja figura 11). O bocado de dados 6 pode ser usado para indicar distant multiframe alignment loss (DLMFA). Como pode ser visto, um multiframe consiste em todos os quadros exigidos para terminar todo o discurso e operações da sinalização, quadros do IE 16, e é sabido como a multiframe (see Figure 12). A duração de um multiframe pode ser calculada usando o seguinte:

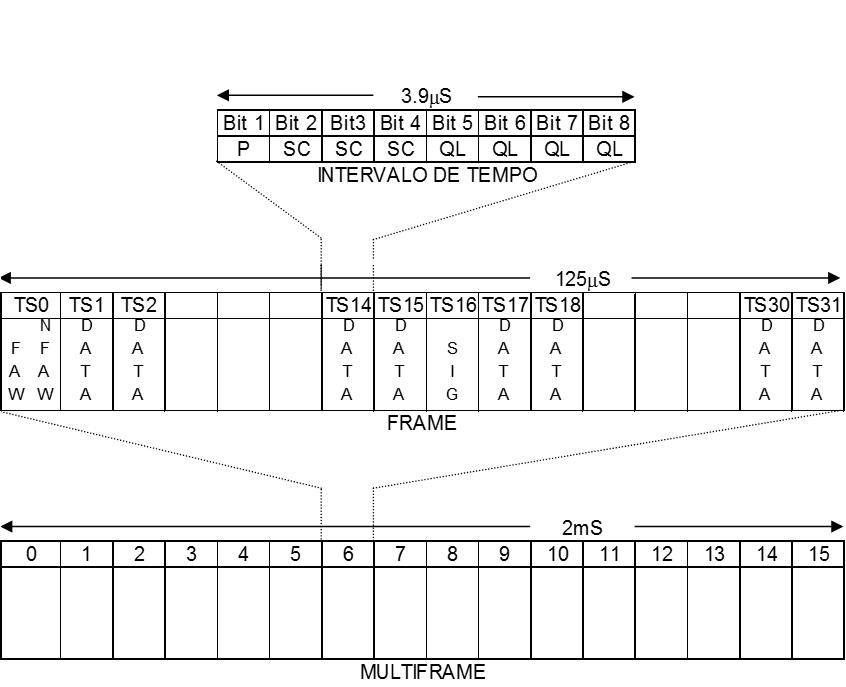

Duração do multiframe = do número de duração dos quadros x do quadro
= 16 x 125micro segundos
= 2000micro segundos
= 2 milli segundos
Os canais restantes são tudo úteis para a voz ou datam a transmissão, e são sabidos como os intervalos de tempo 1 15 e 17 a 31, e igualam-na aos canais numerados 1 a 30.
FAW = Frame Alignment Word
MFAW = Multiframe Alignment Word
DATA = 8 bit data words
SIG = CAS signalling timeslot
