SDH netzwerke Ersetzt PDH und hatte mehrere Schlüssel Vorteile.

  • G.707, G.708 und G.709 ITU-Empfehlungen bieten Grundlage für die globale Vernetzung.

  • Networks profitieren von Verkehrs Elastizität zu minimieren Verkehrs verlust im Falle eines Faserbruchs eines Geräteausfalls.

  • in der Überwachungstechnik erbaute ermöglicht die Fernkonfiguration und Fehlerbehebung von Netzwerk.

  • Flexible Technologie ermöglicht Nebenfluss Zugang auf jeder Ebene.

  • Zukunftssichere Technologie ermöglicht eine schnellere Bitraten als technologische Fortschritte.

SDH

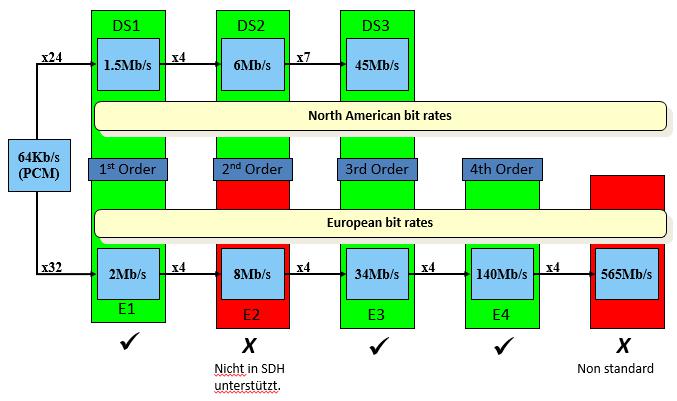

Während europäischen PDH-Netze konnte nicht Schnittstelle mit US-Netzwerke, SDH-Netze können beide Arten tragen. Diese Folie zeigt wie die Verschiedenen PDH netzwerken vergleichen Und welche Signale können über das SDH-Netz durchgeführt werden.

SDH - Netzwerktopologien

Line System

SDH Line System

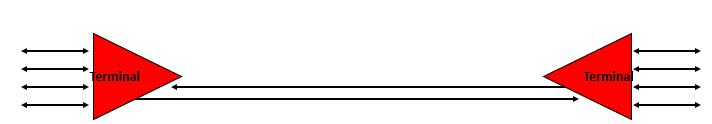

Ein einsamer System ist System an das PDH Netzwerktopologie. Verkehrs ist zugegeben und fiel nur an den Endpunkten des Netzes. Endknoten sind am Ende des Netzwerks für das Hinzufügen und Fallenlassen der Datenverkehr verwendet.

Innerhalb jeder SDH-Netzwerk ist es möglich zu verwendung einen Knoten als Regenerator bekannt ist. Dieser Knoten erhält den hohen Auftrags SDH-Signal und Retransmits es. Kein niedrigerer Ordnung Verkehrsanbindung ist aus einem Regenerator möglich und sie werden nur verwendet, um lange Strecken zwischen den Standorten abzudecken, wo der Abstand bedeutet, dass die Empfangsleistung zu gering wäre, um Verkehr zu tragen.

Ring System

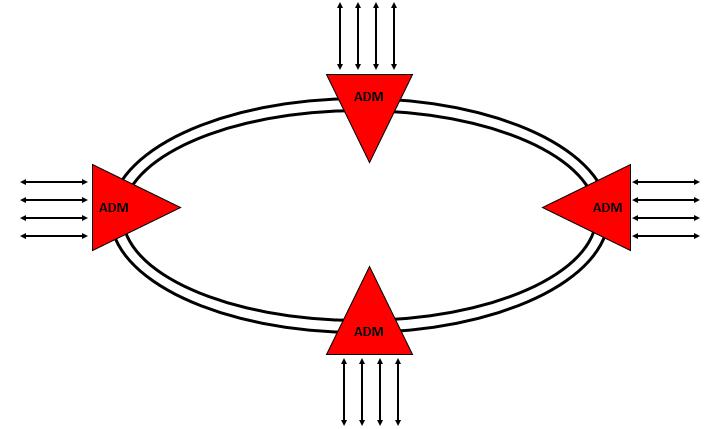

Ein Ringsystem besteht aus mehreren Add / Drop muxes(ADM) in einer Ringkonfiguration verbunden. Der Verkehr kann jeder ADM um den Ring zugegriffen werden und es auch möglich für den Verkehr an mehreren Knoten für Sendezwecke fallen gelassen werden.

SDH-Ringsystems

Der Ring-Netzwerk hat auch den Vorteil bietet Verkehrs Elastizität, wenn da ist es einen Faserbruch Verkehrs ich nicht verloren. NetzwerkElastizität wird in weiteren Einzelheiten später diskutiert.

SDH Netzwerk Synchronisation

Während PDH Netzwerke wurden nicht zentral synchronisiert, SDH-Netzwerken sind (daher der Name synchrone digitale Hierarchie). Irgendwo auf der Betreiber Netzwerk wird eine primäre Bezugsquelle sein. Diese Quelle wird durch das Netzwerk entweder über das SDH-Netzwerk oder über eine separate Synchronisationsnetzwerk verteilt sind.

SDH Netzwerk Synchronisation

Jeder Knoten kann zu SicherungsQuellen umzuschalten, wenn die Hauptquelle nicht mehr verfügbar ist. Verschiedene Qualitätsstufen sind definiert und der Knoten wird schalten die nächste beste Qualität Quelle finden. In Fällen, in denen der Knoten verwendet die eingehende Leitung Timing der S1-Byte in dem MS-Overhead verwendet, um die Qualität der Quelle zu kennzeichnen.

Die niedrigste Qualität Quelle an einen Knoten verfügbar ist generell seine internen Oszillator, in einem Fall, wo ein Knoten schaltet auf seinen eigenen internen Taktquelle sollte so schnell wie möglich beseitigt werden, kann der Knoten anfangen, um Fehler über der Zeit zu erzeugen.

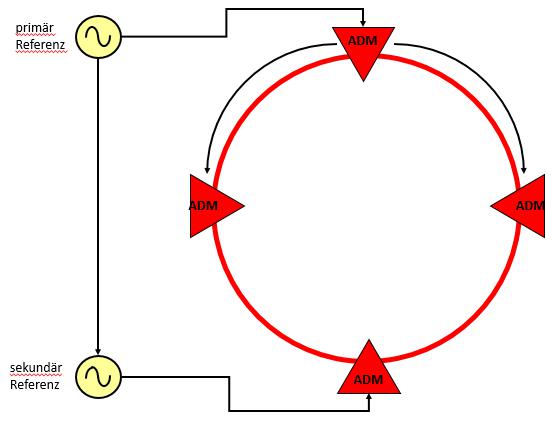

Es ist wichtig, dass die Synchronisationsstrategie für ein Netzwerk sorgfältig geplant, wenn alle Knoten in einem Netzwerk zu synchronisieren versuchen, aus seinem Nachbarn auf der gleichen Seite befindet sich ein Effekt, der als ein Zeitablaufschleife zu erhalten, wie oben gezeigt. Dieses Netzwerk wird schnell beginnen, um Fehler zu erzeugen, wie jeder Knoten versucht, synchronisieren sich gegenseitig.

SDH-Hierarchie

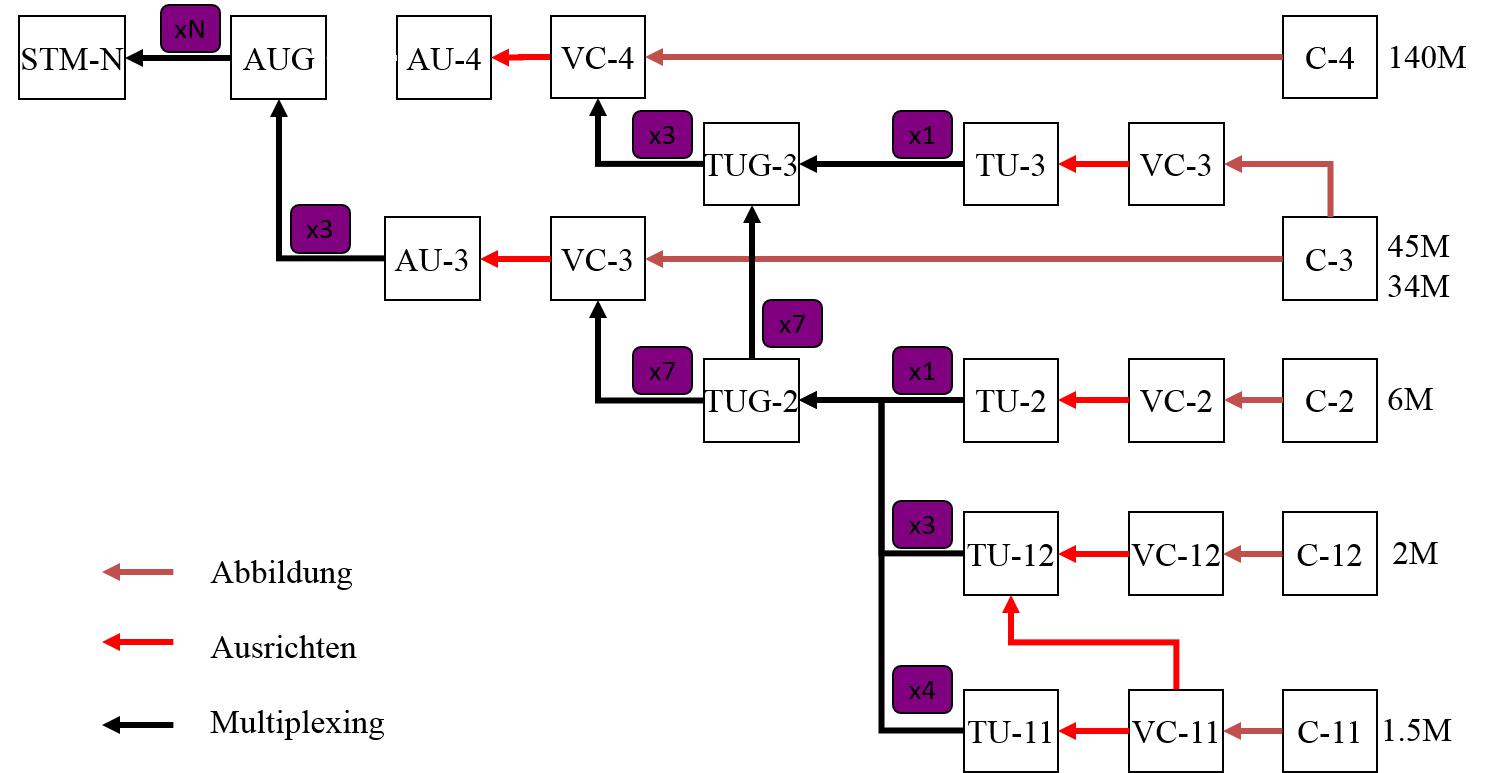

Das folgende Diagramm zeigt, wie die Nutzlast gebaut, und es ist nicht so gefährlich, wie es auf den ersten sieht. Die nächsten paar Dias wird erklären, wie die SDH-Signal wird von der unteren Ebene Nutzlasten konstruiert.

SDH-Hierarchie

STM-1-Rahmen

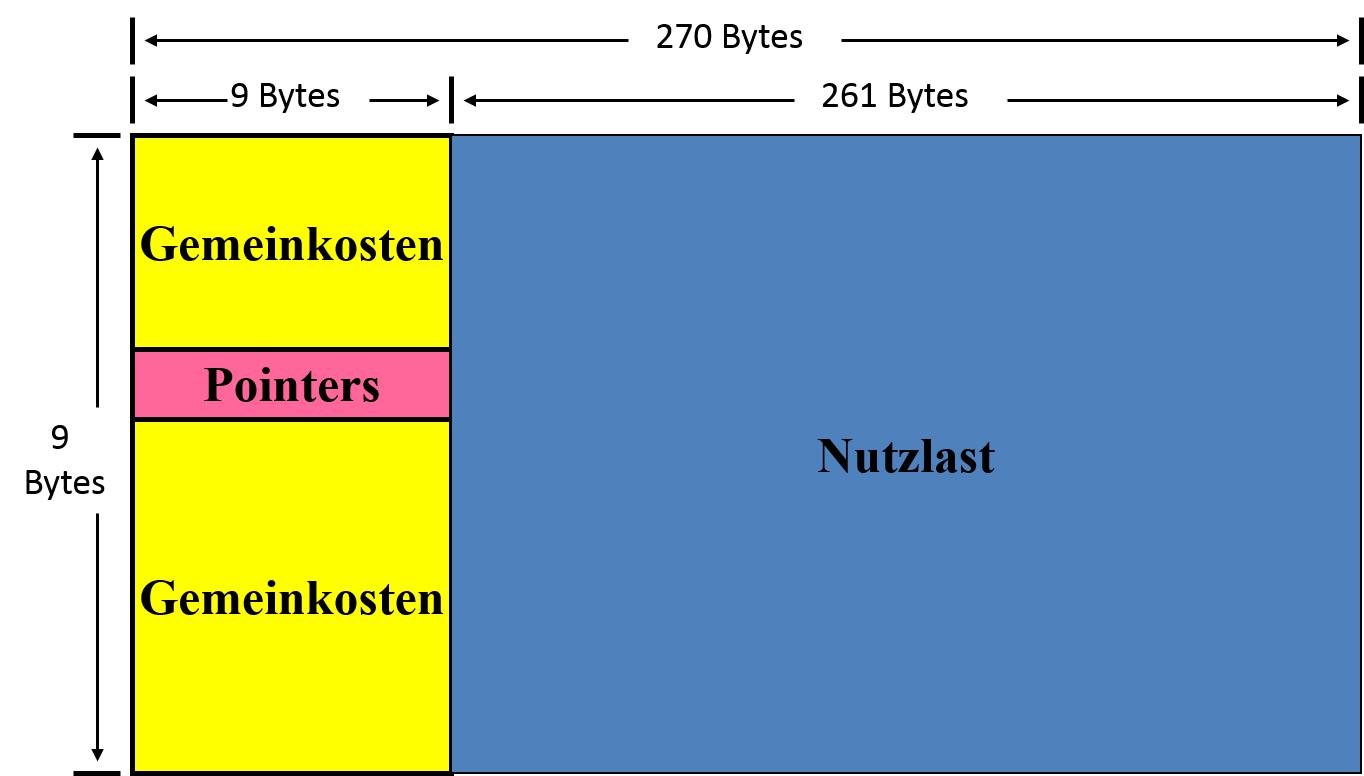

Der Rahmen ist gemacht up Reihen von 9 Gemeinkosten und 261 Nutzbytes.

STM-1-Rahmen

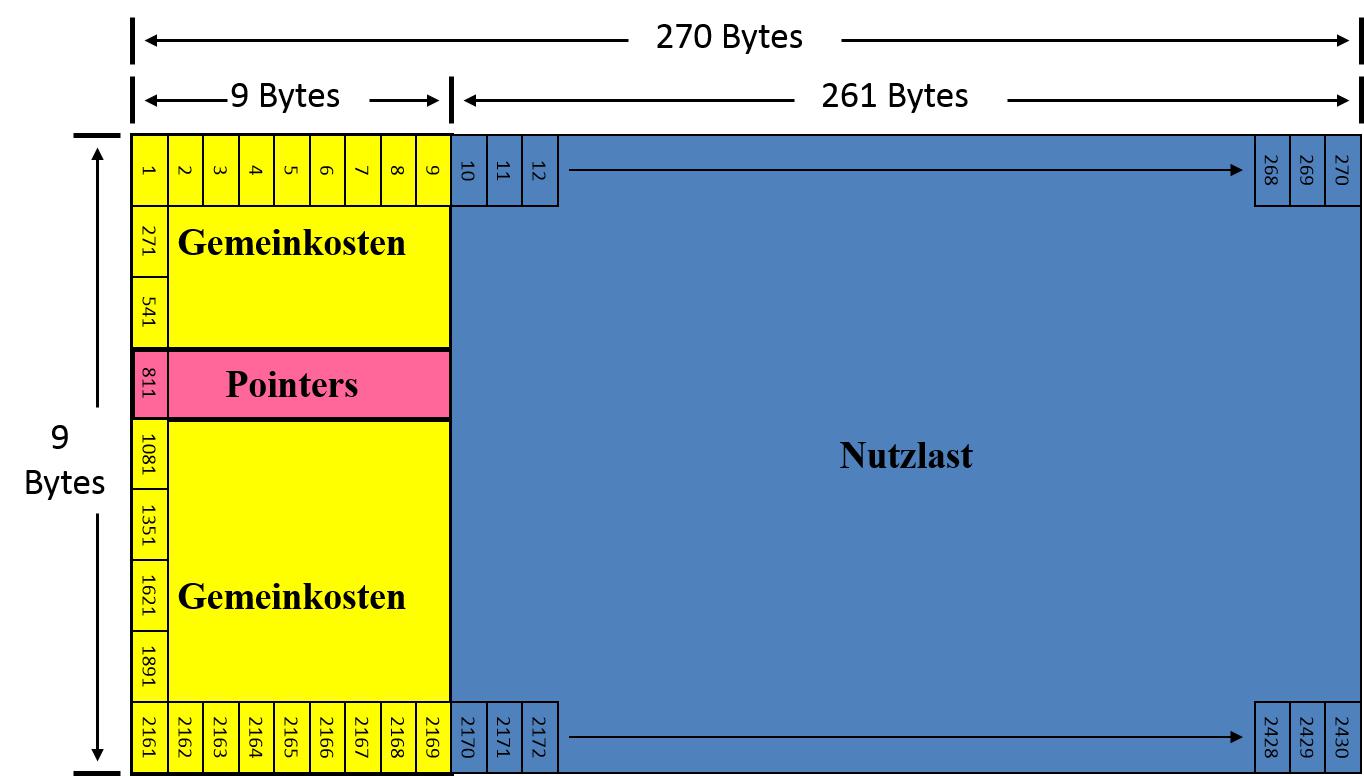

Der Rahmen wird Zeile für Zeile übertragen, wie unten dargestellt. Die 9 Overhead-Bytes in einer Reihe übertragen werden, durch die 261 Bytes des Nutzlast folgen, die nächste Reihe wird dann in ähnlicher Weise, bis der gesamte Rahmen gesendet wurde gesendet. Der ganze Rahmen ist in 125 Mikrosekunden übertragen.

STM-1-Rahmen-Struktur

STM-1 Gemeinkosten

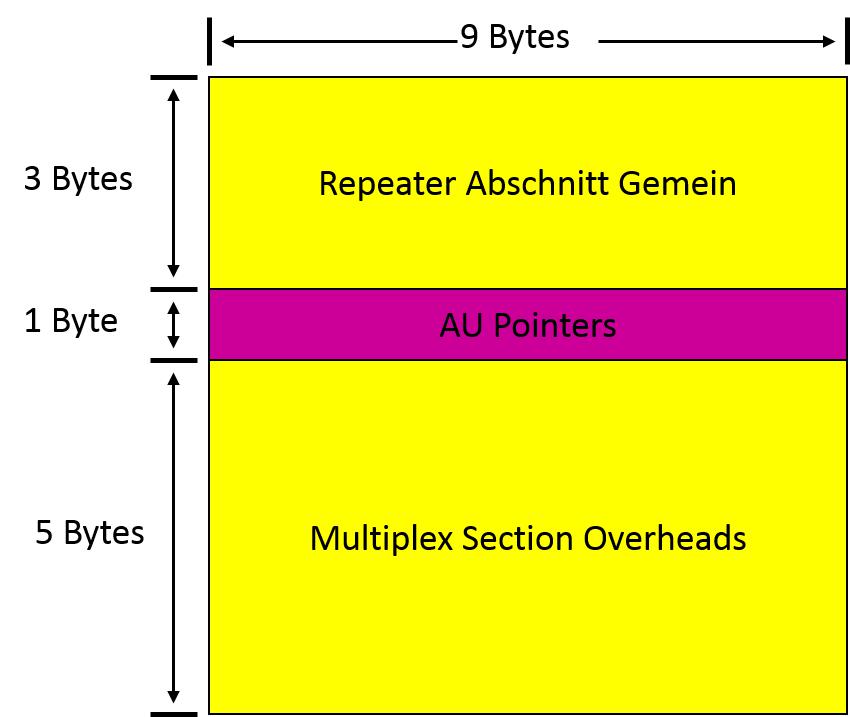

Die ersten 3 Zeile der Overhead werden die Repeater Abschnitt Gemein genannt. Die vierte Reihe bilden die AU-Zeiger und die letzten 5 Reihen halten die Multiplex Section Overheads.

STM-1 Füllend Drauf

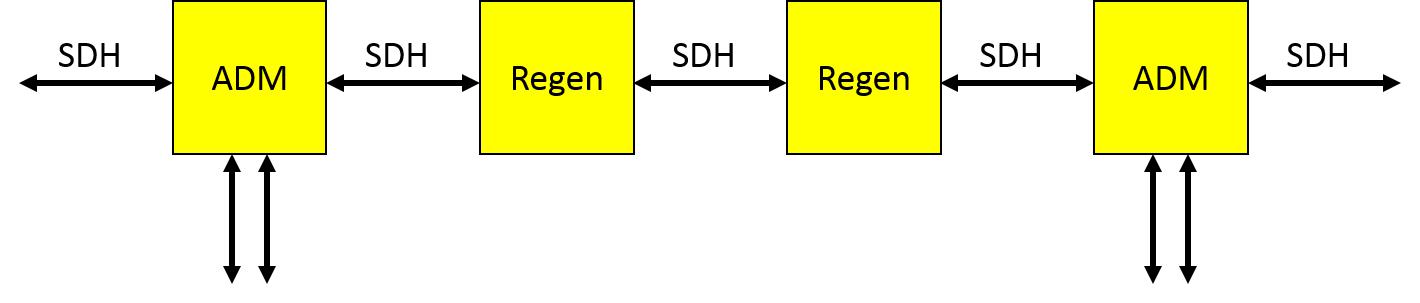

Um die verschiedenen Arten erklären der Gemeinkosten betrachten ein System, in dem die Nutzlast über mehrere Zwischen Regeneratoren vor Erreichen des ADM, dass es hinzugefügt wird weitergegeben / sank von.

Zwischenregeneratoren

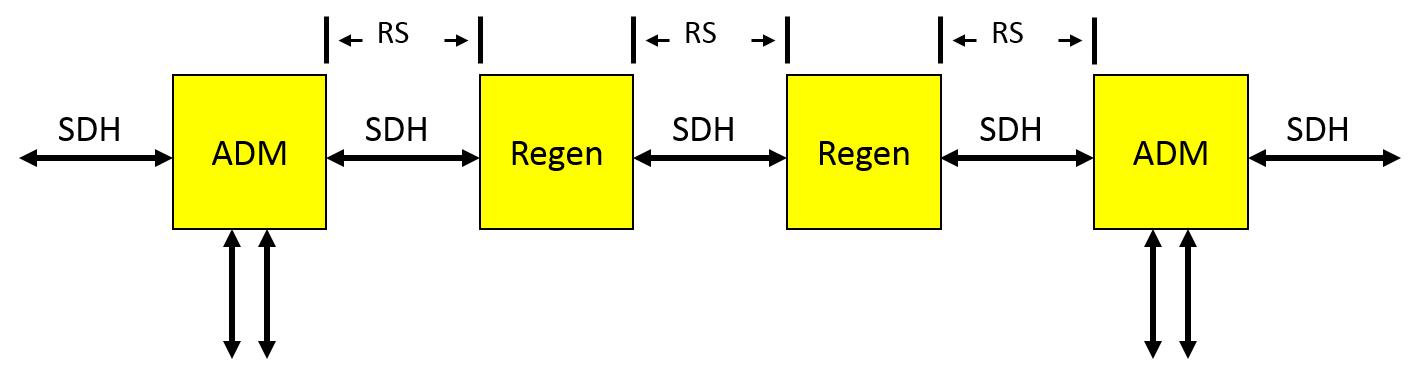

Die Repeater Abschnitt Gemeinkosten sind für die Kommunikation verwendet und Überwachung zwischen zwei NachbarKnoten.

Repeater Abschnitt Gemein

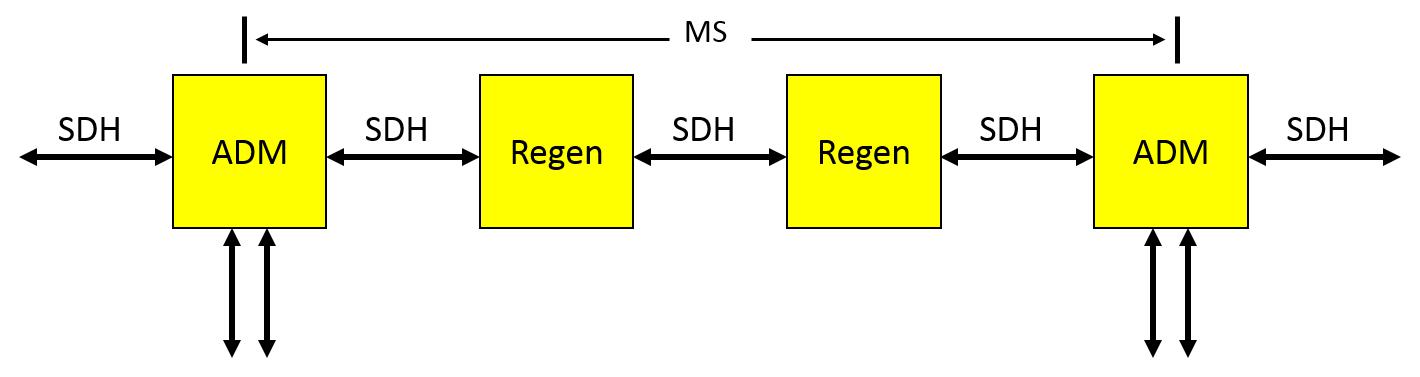

Die Multiplex Section Overhead sind für Kommunikation verwendet und Überwachung zwischen zwei Knoten, dass haben hinzuzufügen / Drop-Einrichtungen wie ADM.

Multiplex Section Overheads

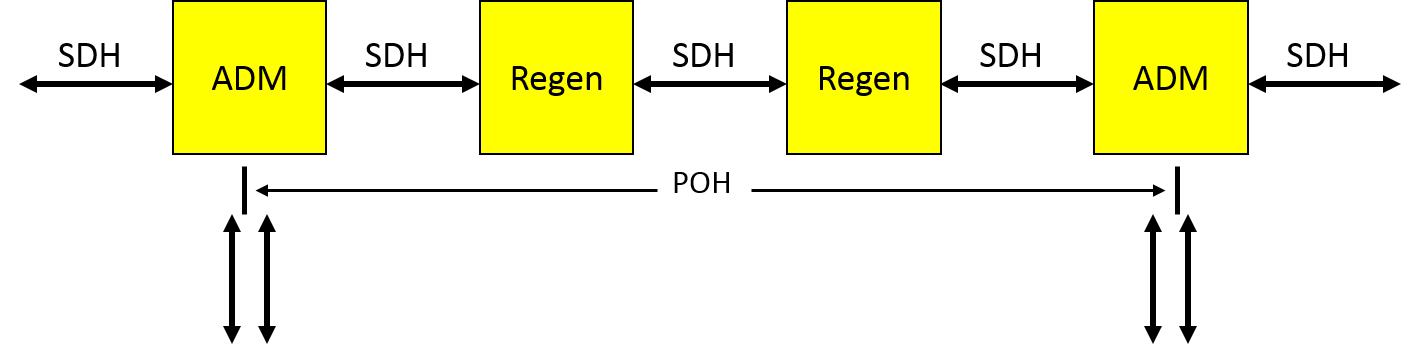

Auf einer niedrigeren Ebene gibt es auch Pfad Gemein, dass sind bei einem Nebenfluss Ebene hinzugefügt, werden diese in weiteren Einzelheiten später diskutiert werden.

Steuerbar Ebene

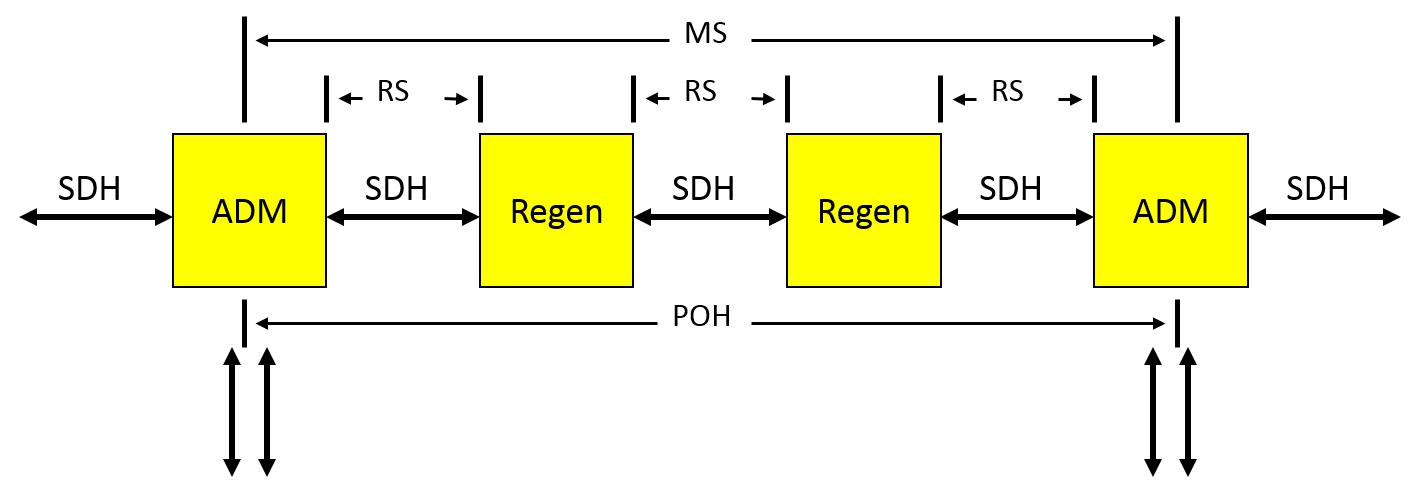

Die Überwachung der verschiedenen Gemeinkosten Alarme macht es leichter, Netzwerkprobleme identifizieren. Eine RS-Alarm auf ein Problem auf der HO SDH Seite zwischen zwei Knoten, während bei der Untersuchung eines MS-Alarm kann man sich den Regenerator Knoten auszuschließen Probleme.

SDH Fehlerbehebung

SDH Pfad Trace

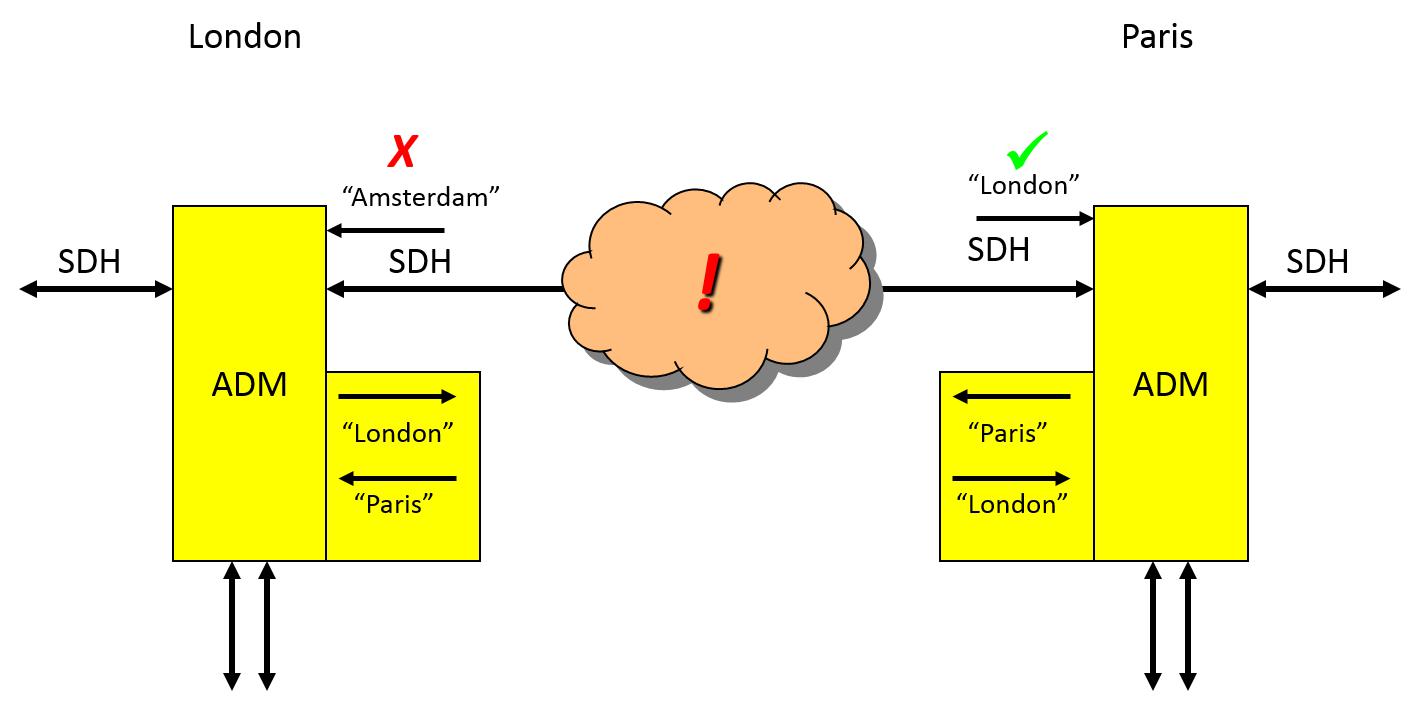

Der Pfad Trace kann sehr nützlich bei der Ortung Verbindungsprobleme zwischen Knoten sein. Es kann verschiedene physikalische Zusammenhänge wie Spleißen und Patches innerhalb optischen Rahmen zwischen zwei Knoten sein. Jeder Knoten wird durch den Netzbetreiber konfiguriert, um eine eindeutige Zeichenfolge, die es identifiziert zu senden.

Jeder Knoten ist mit der Schnur konfiguriert ist, dass es von seinen Nachbarknoten empfangen.

Wenn der Pfad Spur, die vom Knoten empfangen wird, dem eine, die sie dann erwarten, dass alles in Ordnung ist.

Wenn die empfangene Pfadkennung nicht die Spur, die der Knoten erwartet nicht übereinstimmen, dann zeigt dies ein Problem mit der Verbindung zwischen den Knoten.

SDH-Pfad Spuren

SDH Management

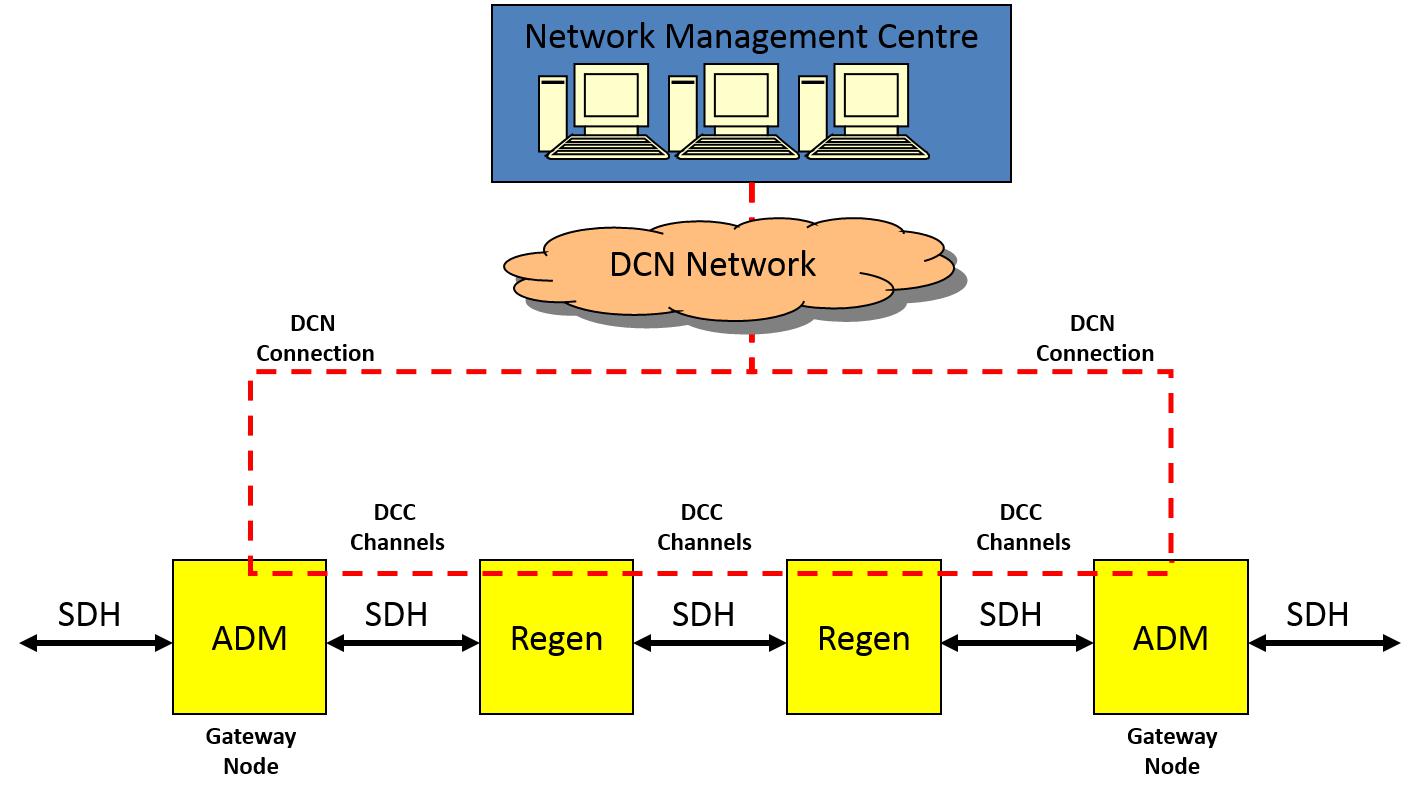

Die DCC Kanäle innerhalb der Abschnitt Gemein enthaltenen ermöglichen eine einfache Verwaltung des SDH-Netzes. Ein Netzwerkverwaltungssystem mit einem Knoten in dem Netzwerk verbunden ist, kann mit anderen Knoten in dem Netzwerk unter Verwendung der DCC-Kanäle kommunizieren. Der Knoten, zu dem DCN-Netzwerk verbunden ist, als Gateway-Knoten bekannt, zum Zwecke Belastbarkeit gibt es normalerweise mehr als einen Gateway-Knoten in dem Netzwerk.

SDH Management

SDH Netzwerk Abhärtung

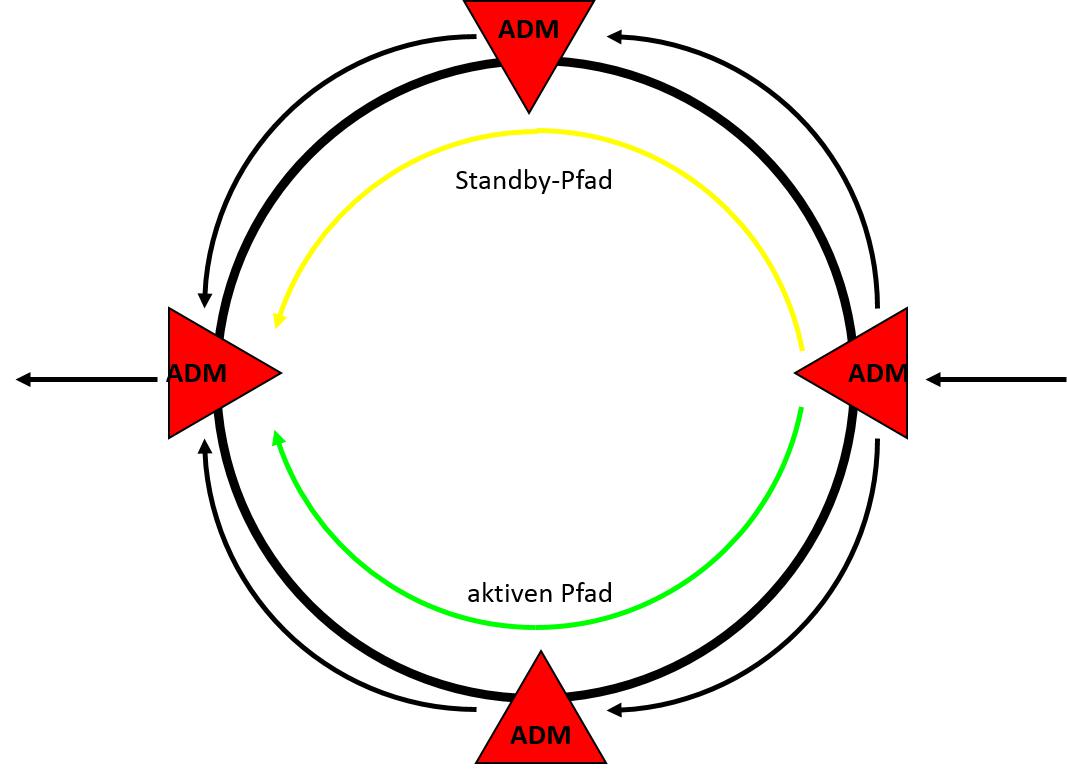

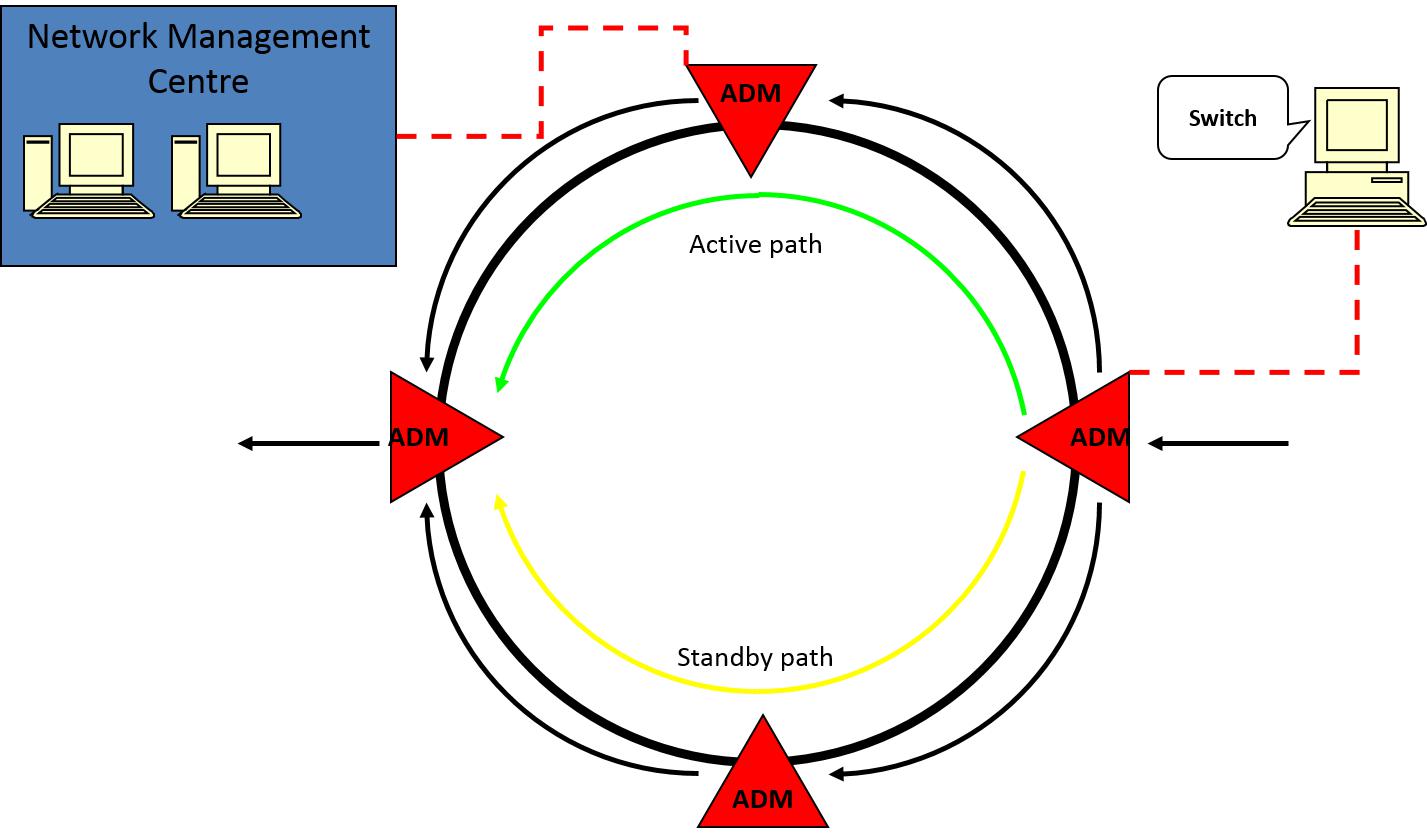

In einer Ringkonfiguration Verkehr beide Routen rund um den Ring vom Ursprungs ADM (Add / Drop Multiplexer) gesendet. Jeden ADM, wo das Signal nicht gelöscht wird durchläuft einfach. Obwohl Verkehr verläuft um den Ring über beide Strecken nur eine Route wird verwendet, um Datenverkehr von an der Empfangs ADM zu extrahieren, ist diese Route die aktive Route oder Pfad. Der andere Weg wird als der Standby-Route oder Pfad bekannt.

SDH Netzwerk Resilience

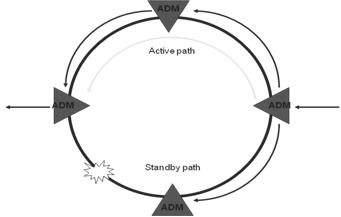

Wenn es einen Faserbruch auf dem aktiven Pfad der empfang ADM schaltet mit der alternativen Signal als aktiven Pfad. Dies ermöglicht eine schnelle und automatische Wiederherstellung der Verkehrsfluss an die Kunden. Wenn der Faserbruch ist der Ring nicht automatisch zurückschalten, da dies eine weitere Verkehrs verursachen repariert "Hit" aber wird dies als den Standby-Pfad im Falle künftiger Ausfall des neuen aktiven Pfad verwenden. Der MUX, dass Verliert Datenverkehr verwenden die K Bytes zurück zum Ursprung MUX signalisieren den Schutzschalter.

SDH Netzwerk Problem

Handring Schalter können auch entweder von der Netzwerkmanagement-Center oder von lokalen Terminals von Ingenieuren betrieben durchgeführt werden.

SDH Netzwerkmanagement
