NGN - Plesiochronen Digitalhierarchie


Advertisements

Eigenschaften von PDH

  • Plesiochronous - "fast synchron"

  • Multiplexing von 2Mbit / s-Signale in höherer Ordnung Multiplexsignale.

  • legen Kabel zwischen Schalter Websites ist sehr teuer.

  • Die Erhöhung Verkehr kapazität eines Kabels durch eine Erhöhung Bitrate.

  • 4 niedrigerer Ordnung Signale gemultiplext in einzelne höherer Ordnung Signal auf jeder Ebene.

PDH

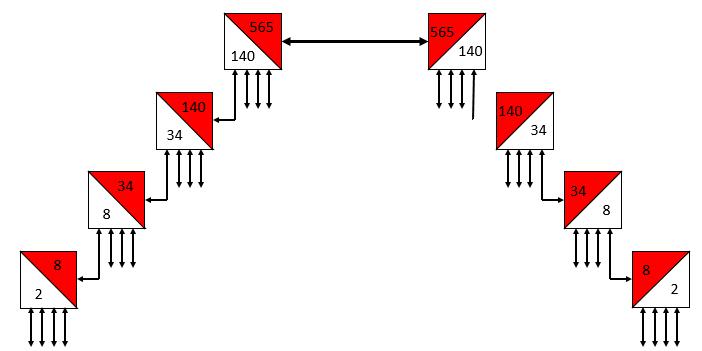

PDH-Technologie ermöglichen aufeinander Multiplexen eines Signals aus 2M - 8M, von 8M - 34M, von 34M - 140M und schließlich 140M - 565m Systeme.

PDH

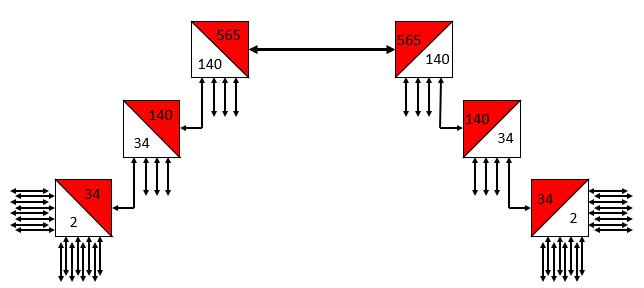

Es auch existierte "springen" oder "überspringen" Muxern, dass ermöglichen würde Multiplexing von 16 2M Signale in ein 34M Signal ohne den Zwischen 8M Ebene.

PDH Begrenztheit

Synchronisation: Die Daten werden in regelmäßigen Abständen übertragen. Mit die timing von dem Sender-Oszillator abgeleitet ist. Die Daten ist abgetastet mit der gleichen Geschwindigkeit, wie es übertragen wird.

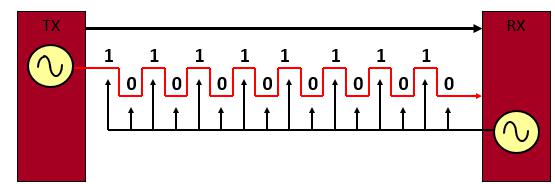

PDH Synchronization

Die Daten werden in regelmäßigen Abständen gesendet. Mit die timing von dem Sender-Oszillator abgeleitet ist. Die Daten ist abgetastet bei einer langsameren Rate als der Sender. Einer der Benachteiligten der PDH war, dass jedes Element wurde unabhängig synchronisiert. Für zu empfangenden Daten korrekt muß die Abtastrate auf der Empfängerseite der gleiche wie der Übertragungsrate auf der Sendeseite sein.

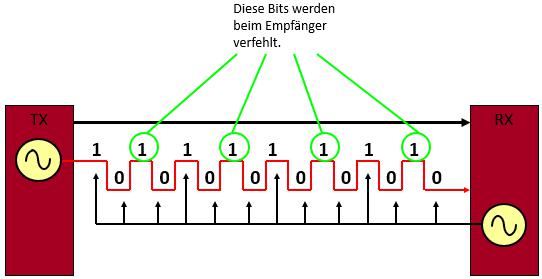

PDH Missed Bits

Die Daten werden in regelmäßigen Abständen gesendet. Mit die timing von dem Sender-Oszillator abgeleitet ist. Die Daten mit einer schnelleren Rate als der Sender abgetastet. Wenn der Oszillator auf der Empfängerseite wurde langsamer als die bei dem Sender ausgeführt enden würde der Empfänger einige der Bits des übertragenen Signals zu verpassen.

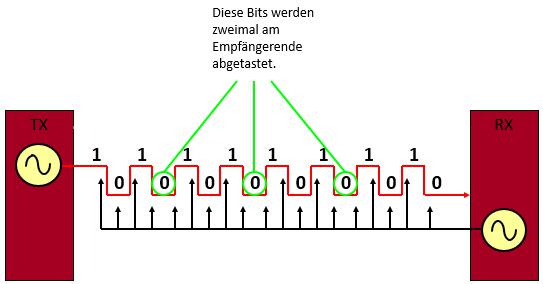

PDH Bits Sampled Twice

Oder wenn der Empfängertakt schneller war als die des Senders die Empfänger würde Probe einige von bits zweimal.

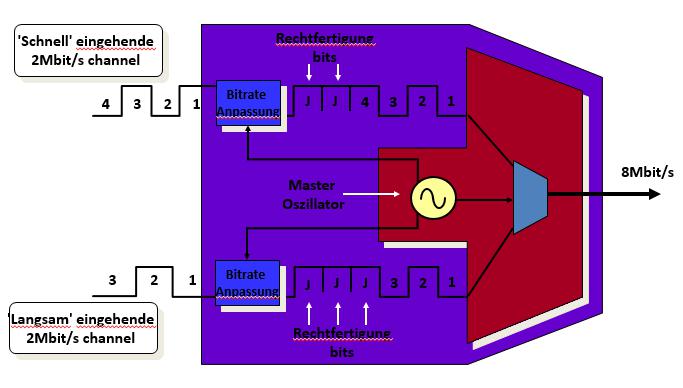

PDH Justification Bits

Begründung Bits sind auf niedrigerer Ordnung Signale aufgenommen, so dass sie mit einem einheitlichen Satz können gemultiplext werden. Die Ausrüstungen Oszillators als Taktquelle für die Bitratenadaptionsprozess auf der niedrigeren Ordnung und auch auf die mutliplex procedd verwendet. Stopfbits werden am Ende erhalten, wenn die Signale demultiplext verworfen.

Aufgrund der Synchronisationsverfahren, die eingesetzt werden, wo es unmöglich war, von einem hohen Auftrags Signal an die niedrigsten Ordnung geordnetes Signal in einem Gerät demultiplexieren. Es war notwendig, auf allen Ebenen demultiplexieren, um das Signal, das an einem Ort abgelegt wurde und Multiplexen alle anderen Kanäle wieder auf die höhere Rate dann zuzugreifen. Dies bedeutete, dass es musste eine Menge Ausrüstung auf der Website, um dies zu erreichen. Dieses wurde als das PDH Mux Berg bekannt. All diese Geräte nahm viel Platz auf dem Gelände und erhöhte auch die Notwendigkeit für Ersatzteile auf Websites statt.

Der Mangel an Widerstandsfähigkeit in PDH-Netze gemeint, dass, wenn ein Faserbruch aufgetreten Verkehr würde verloren gehen. PDH Netzwerk-Management-Berichte einfach Alarme NOC Betreiber. Keine Diagnose oder Abhilfe Tools zur Verfügung, NOC Mitarbeiter. Ein Wartungsingenieur müsste, um vor Ort mit einem Minimum an Informationen gesendet werden. Jedes Netzwerkelement erfordert eine Verbindung mit dem DCN Netzwerk keine Einrichtungen zur Verwaltung von Informationen über das PDH-Netzwerk durchzuführen gibt.

Der Mangel an Normen für die Zusammenschaltung bedeutete, dass es nicht möglich war, Geräte verschiedener Anbieter miteinander zu verbinden. Ausrüstung könnte man auf andere Wellenlänge zu betreiben, verwenden unterschiedliche Bitraten oder proprietäre optische Schnittstellen.
