Multiplexing

Bisher haben wir die Konzentration auf nur einen Sprachkanal. Wir müssen nun eine Reihe dieser Kanäle zu einem einzigen Übertragungsweg kombinieren, ein Prozess, bekannt als Multiplexen . Multiplexing ist, woraufhin mehrere Kanäle angewendeten Verfahren können kombiniert werden, damit sie über einen einzigen Übertragungspfad übertragen werden kann. Das Verfahren, das üblicherweise im Einsatz in der Telefonie wird bekannt als Time Division Multiplexing (TDM) .

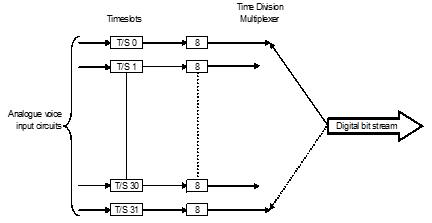

Wie wir bereits gesehen haben, Probenahme für einen Kanal findet jedes 125micro Sekunden . Dies macht es möglich zur Probe andere Kanäle während dieser Periode . In Europa ist die Zeitspanne ist unterteilt in 32 Zeitperioden, wie bekannt Zeitschlitze (siehe Abbildung 7). Diese 32 Zeitschlitze können dann in Gruppen zusammengefasst werden, um eine Rahmen zu bilden .

Folglich kann die Zeitdauer eines Rahmens als 125micro Sekunden betrachtet werden. Es können nun auch angenommen, daß, wenn jeder Zeitschlitz aus 8 Datenbits und ist 8000 Mal pro Kanalrate von 64000 Bit pro Sekunde oder 64 kBit erreichbar wiederholt. Mit diesen Informationen ist es nun möglich, die Gesamtzahl der Datenbits über den einzigen Weg übertragen, wie der Systembitrate bekannt zu bestimmen. Dies wird unter Verwendung der folgenden Formel berechnet:

Systembitrate = Abtastfrequenz x Anzahl der Zeitschlitze X Bits pro Zeitschlitz = 8000 x 32 x 8, = 2048000 bits/sec, = 2.048Mbits

Von den 32 Kanälen verfügbar, 30 sind verwendet für die Sprache übertragung, und die restlichen 2 Zeitschlitze werden für die Ausrichtung und Signalisierung verwendet. Im folgenden Abschnitt wird erklären die Funktion aller Zeitschlitze .
