Die Plesiochronous Digital Hierarchy (PDH) hat entwickelt in Stufen von der Grund 30-Kanal-PCM (PCM-30) System.

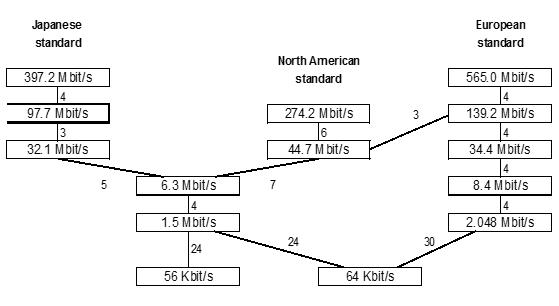

Wie kann sein in Abbildung 13 zu sehen ist, gibt es drei verschiedene hierarchische Systeme zur Verfügung, die jeweils die Unterstützung verschiedener Linieraten und Multiplexraten. Die höhereAggregatraten kann somit erreicht der durch Gruppierung Zusammen die niedrigeren Raten durch die Verwendung von Multiplexern.

Die höhere Bitrate Links erfordern auch zusätzliche Bits für die Einrahmung und Steuerung. Beispielsweise ein 8.4Mbits Signal umfasst der 4 x 2.048Mbits = 8.192Mbits Signal, mit wobei die verbleibenden 256Kbits ist für die Einrahmung und Steuerung verwendet.

PDH

Die europäischen und nordamerikanischen Hierarchie Systeme werden oft mit dem Buchstaben E für europäische und T für Nordamerika bezeichnet, wobei die Hierarchieebenen ist fortlaufend nummeriert. Diese Hierarchiestufen in 14 verglichen werden.

Hierarchieebene Bitrate (Mbit) Sprachkanäle
North America T1 1.544 24
T2 6.312 96
T3 44.736 672
T4 274.176 4032
European E1 2.048 30
E2 8.448 120
E3 34.368 480
E4 139.264 1920
Not Defined 565.148 7680

Diese Bitraten werden oft abgekürzt zu 1.5meg, 3meg, 6meg, 44meg, 274meg und 2meg, 8meg, 34meg, 140meg, 565meg respektive.

Wie das Vermächtnis von PDH ist so prominent in der Telekommunikationsindustrie, es geworden erforderlich diese Linienraten in jeder neuen Technologie unterzubringen einzuführenden daher viele der PDH Linienraten werden durch die Synchronous Digital Hierarchy (SDH) unterstützt. Die einzige Ausnahme ist der Wegfall des 8.4Mbits Ebene, die nicht mehr über jede praktische Bedeutung und wird nicht von SDH unterstützt.

In der grund 2Mbits System, ist die verschachtelten Datenbytes, wobei jedes 8-Bit-Zeitschlitz gesendet wird einer nach dem anderen. Im Falle der höheren Hierarchieebenen sind die Datenströme zusammen Bit-für-Bit multiplexiert. Ein Nachteil dieses Systems ist, dass die Bitrate jedes Zubringersignal von dem Nominalwert aufgrund jeder Multiplexer mit einem eigenen unabhängigen Taktversorgung variieren. Diese Taktabweichungen sind abhängig von der Leitungsgeschwindigkeit und kann durch Verwendung Begründung Techniken innerhalb des nach der Multiplexing-Stufe verbleibende Bandbreite kompensiert werden. Die Leitungsgeschwindigkeit diktiert auch die Leitungscode zur Übertragung verwendet wie kann unten gesehen werden:

Bitrate (Mbit) Die Anzahl der 64 Kbit Channels Zulässige Taktabweichung (ppm) Schnittstelle Code Bevorzugte mittel / Zeile Code
Balanced Koaxial Optical Fibre
2.048 30 ±50 AMI HDB3
8.448 120 ±30 HDB3 HDB3 HDB3
34.368 480 ±20 HDB3 HDB3

4B3T

2B1Q

5B6B
139.264 1920 ±15 CMI 4B3T 5B6B
