NGN - Rahmenstruktur


Advertisements

Zeitschlitz 1 bis 15 und 17 bis 31

Diese 30 Zeitschlitze sind verfügbar für die Übertragung des digitalisierten Analogsignals in 8-Bit-Form zur Verfügung, mit einer Bandbreite von 64 kbit / s (beispielsweise die Kunden-Daten).

Timeslot 0

Die Europäische empfohlenen System definiert, dass Timeslot 0 jeder Rahmen ist für die Synchronisation verwendet wird, auch als bekannt Rahmenausrichtung (siehe Abbildung 8). Dies gewährleistet dass die Zeitschlitze in jedem Rahmen zwischen der Sendestation und der Empfangsstation ausgerichtet sind.

Das Frameausrichtwort (FAW) ist getragen in Daten-Bits 2 bis 8 von jeder selbst Rahmen , während die ungeraden Frames führen einen nicht Frameausrichtwort (NFAW) in Daten-Bit 2 (siehe Abbildung 9).

Ein Fehlerprüfung ist auch verfügbar in Zeitschlitz 0, unter Verwendung einem zyklische Redundanzprüfung (CRC), um die Ausrichtung der Rahmen Angleichung, die in der Daten Bit 1 aller Rahmen durchgeführt wird, zu überprüfen. Es besteht auch die Einrichtung der Berichterstattung Far End Alarme , die durch eine binäre 1 angedeutet ist, die in Daten-Bit 3 aller ungeraden Frames eingefügt. Die restlichen Daten-Bits 4 bis 8 der ungeraden Frames können genutzt für nationale Alarme und Netzwerk-Management werden.

FAW NFAW

Timeslot 16

Timeslot 16 hat 8 Datenbits zur Verfügung, und durch die Verwendung einer variablen Code von 4 Datenbits Signalisierung kann für 2 Sprachkanälen in jedem Rahmen durchgeführt werden.

Daher ist ersichtlich, daß 15 Bilder sind erforderlich zu abzuschließen , die Signalisierung für alle Sprachkanäle (siehe 10) . Als da sind es nun mehrere Frames in einer logischen Reihenfolge durchgeführt, es muss eine Vorrichtung zum Ausrichten von diesen . Dies wird durch die Rahmen Stand der dem Rahmen, enthalten die Signalisierungsinformationen, bekannt wie Rahmen 0.

Timeslot 16 in Frame 0 enthält eine Multiframe Ausrichtungswort (MFAW), unter Verwendung von Daten-Bits 1 bis 4, und werden verwendet, um den Beginn eines Multiframe anzuzeigen, die werden geprüft bei der Empfangsstation (siehe Abbildung 11). Datenbit 6 verwendet, um anzuzeigen, entfernten MehrfachrahmenAngleichung Verlust (DLMFA) . Wie zu sehen ist, ein Mehrfachrahmen besteht aus allen Rahmen verpflichtet zu komplett alle Sprache und Signalisierungsoperationen, dh 16 Frames , und bekannt wird als Multiframe (siehe Abbildung 12). Die Dauer eines Multiframe kann mit folgender berechnet werden:

Dauer Multiframe = Anzahl der Frames x Dauer der Rahmen

= 16 x 125micro Sekunden

= 2000micro Sekunden

= 2 Millisekunden

Die restlichen Kanäle sind für die Sprachübertragung oder Datum verwendbar und werden als Zeitschlitze 1 bis 15 und 17 bis 31, bekannt und gleich die Kanäle mit den Nummern 1 bis 30 ist.

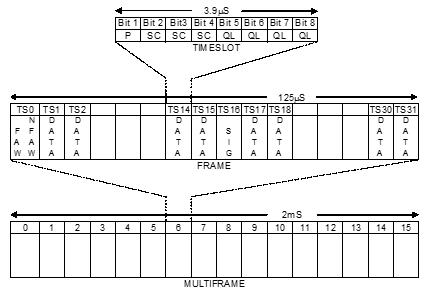

Signalling Codes MFAW Frame Structure

FAW = Frame Alignment Wort

MFAW = Mehrfachrahmensynchronisierungs Wort

DATA = 8 Bit-Datenworte

SIG = CAS Signalisierungszeitschlitz
