NGN - Jerarquía Digital Síncrona
Redes SDH y PDH sustituir varias ventajas clave.
G.707, G.708 and G.709 las recomendaciones de la ITU proporciona la base para la creación de redes mundiales.
Las redes de tráfico resistencia a minimizar pérdida de tráfico en caso de rotura de fibra de avería de los equipos.
Construido en tecnología de vigilancia permite la configuración remota y solución de problemas de red.
Tecnología flexible permite un afluente el acceso a cualquier nivel.
Tecnología preparada para el futuro de las tasas de bits más rápido a medida que la tecnología avanza.

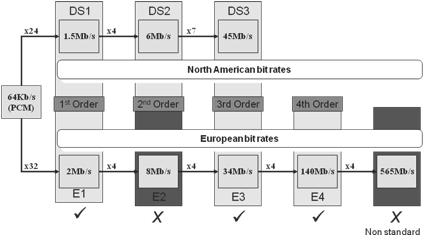

Mientras que las redes PDH europea no puede comunicarse con nosotros las redes, redes SDH puede llevar ambos tipos. Esta diapositiva muestra la forma en que las diferentes redes PDH y comparar las señales que pueden ser transportados a través del red SDH.
SDH - Topologías de red

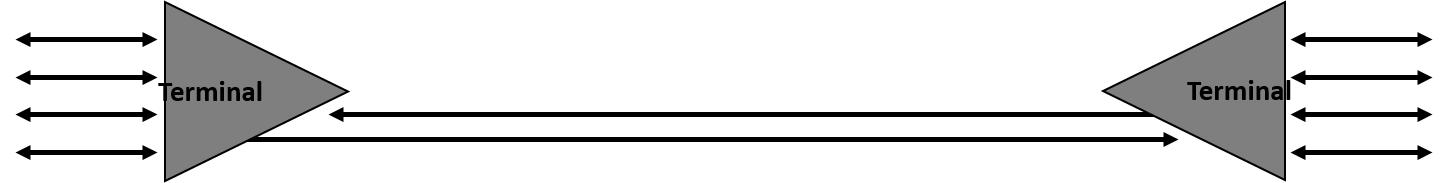

Sistema de Línea
Un único sistema es sistema de la PDH topología de la red. Tráfico se agrega y bajó sólo en los puntos finales de la red. Los nodos terminales se utilizan al final de la red para agregar y eliminar el tráfico.
Dentro de una red SDH, es posible utilizar un nodo conocido como un regenerador. Este nodo recibe el SDH y retransmite. No hay orden inferior acceso al tráfico es posible a partir de un regenerador y sólo se utilizan para cubrir largas distancias entre los sitios en los que la distancia significa que la potencia recibida sería demasiado baja para transportar el tr fico.
Sistema de anillos

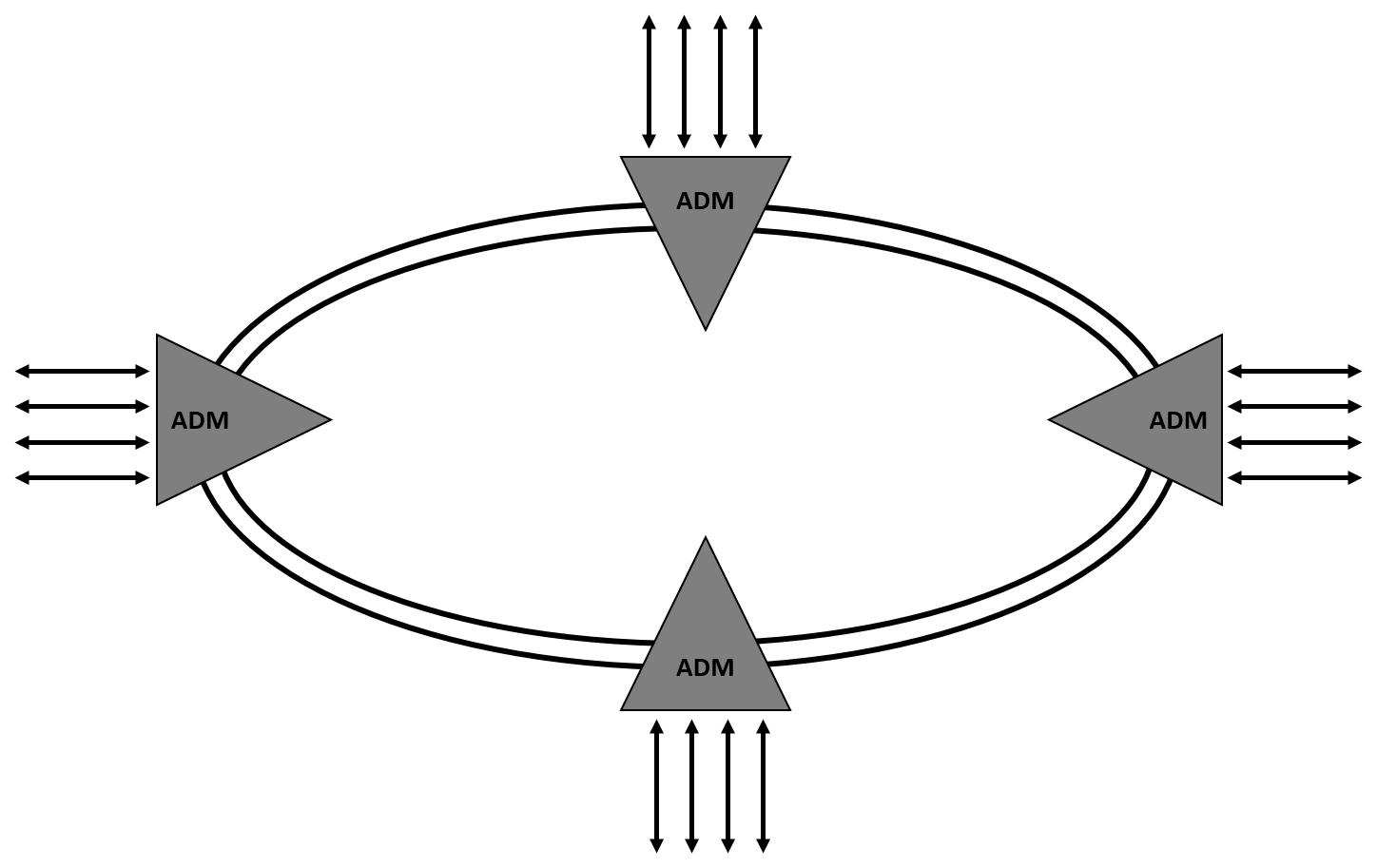

Un sistema de anillos consta de varios add/drop. muxes (ADM) conectados en una configuración de anillo. Se puede acceder al tráfico en cualquier ADM alrededor del anillo y que también es posible a que el tráfico se redujo en varios nodos para los propósitos de la difusión.
La red también tiene la ventaja de ofrecer resistencia tráfico, si hay una ruptura de fibra tráfico I no se pierde. Refuerzo de las redes se analiza con más detalle más adelante.
Red SDH Sincronización

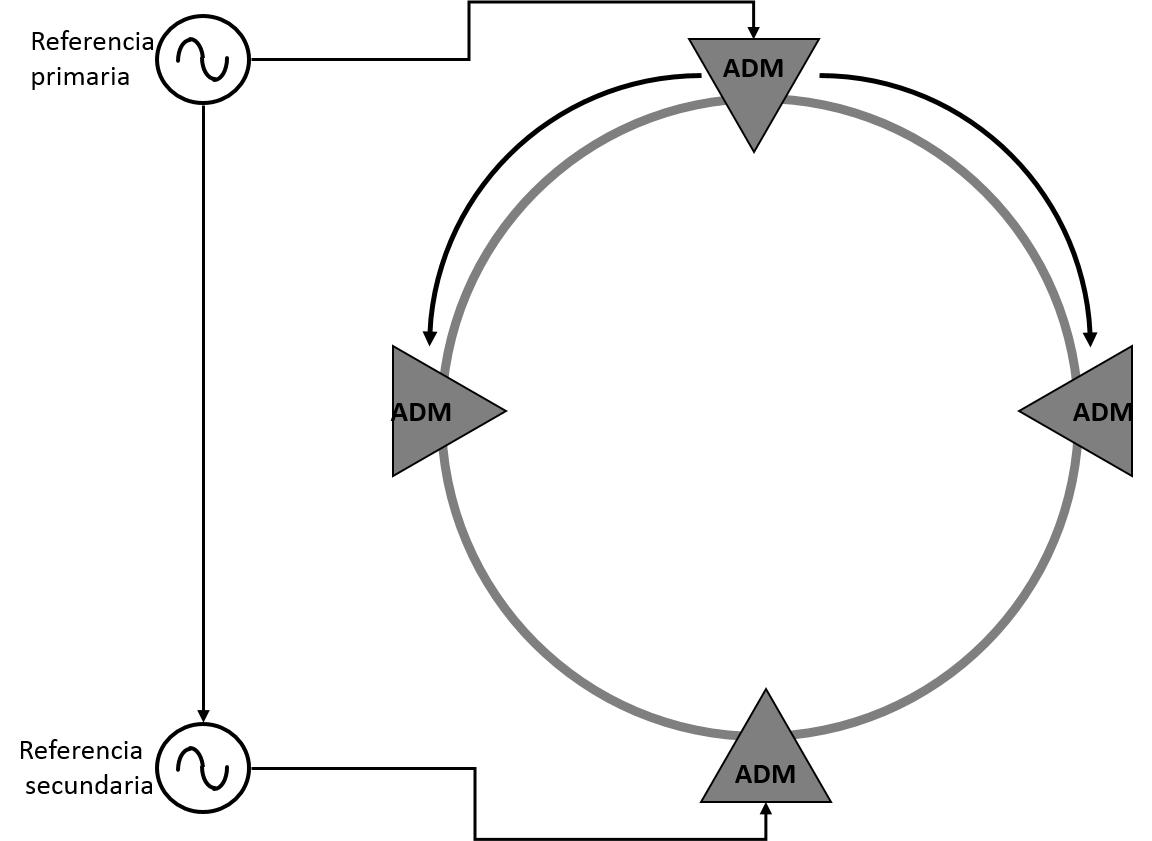

Mientras que las redes PDH no se sincroniza con una ubicación céntrica, son redes SDH (de ahí el nombre jerarquía digital síncrona). En algún lugar de la red de operadores será la fuente principal de referencia. Esta fuente se distribuye por la red SDH a través de la red o a través de una sincronización red independiente.
Cada nodo puede cambiar a orígenes de copia si la principal fuente no está disponible. Diversos niveles de calidad se definen y el nodo de la mejor calidad que pueda encontrar. En los casos en que el nodo utiliza la línea de entrada de la S1 byte en el MS generales se utiliza para denotar la calidad de la fuente.
La calidad más baja fuente disponible a un nodo es generalmente su oscilador interno, en caso de que un nodo pasa a su propio reloj interno fuente este debe corregirse lo antes posible, ya que el nodo puede comenzar a generar errores en el tiempo.
Es importante que la estrategia de sincronización es una red planificada cuidadosamente, si todos los nodos de una red de trata de sincronizar su vecino en el mismo lado, obtendrá un efecto llamado bucle de calado, como se muestra arriba. Esta red se empiezan a generar rápidamente los errores de cada nodo intenta sincronizar el uno del otro.
SDH Jerarquía

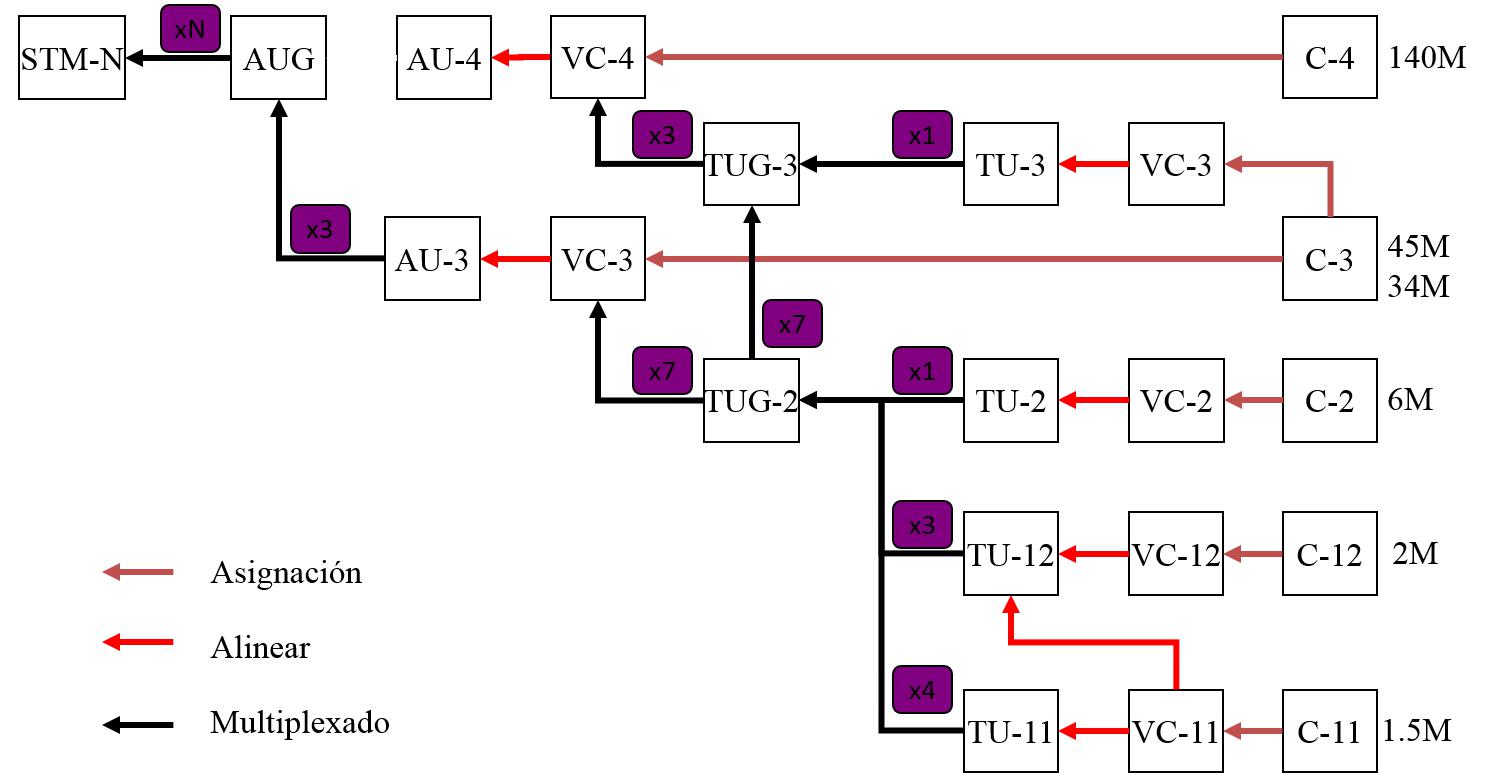

El diagrama que aparece a continuación muestra cómo la carga útil se construye, y no es tan duro como parece a primera. Las dos siguientes diapositivas se explica la forma en que los SDH se construye a partir del nivel inferior las cargas útiles.

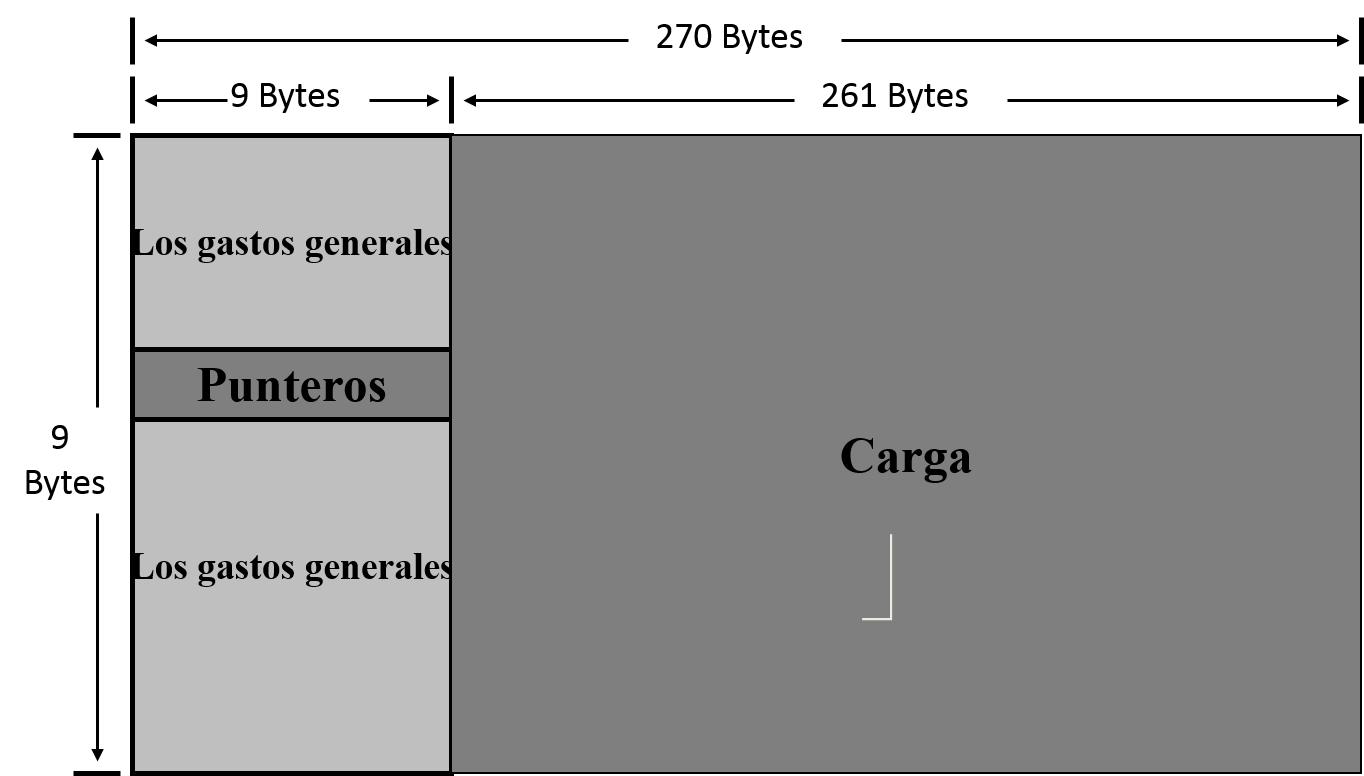

Trama STM-1

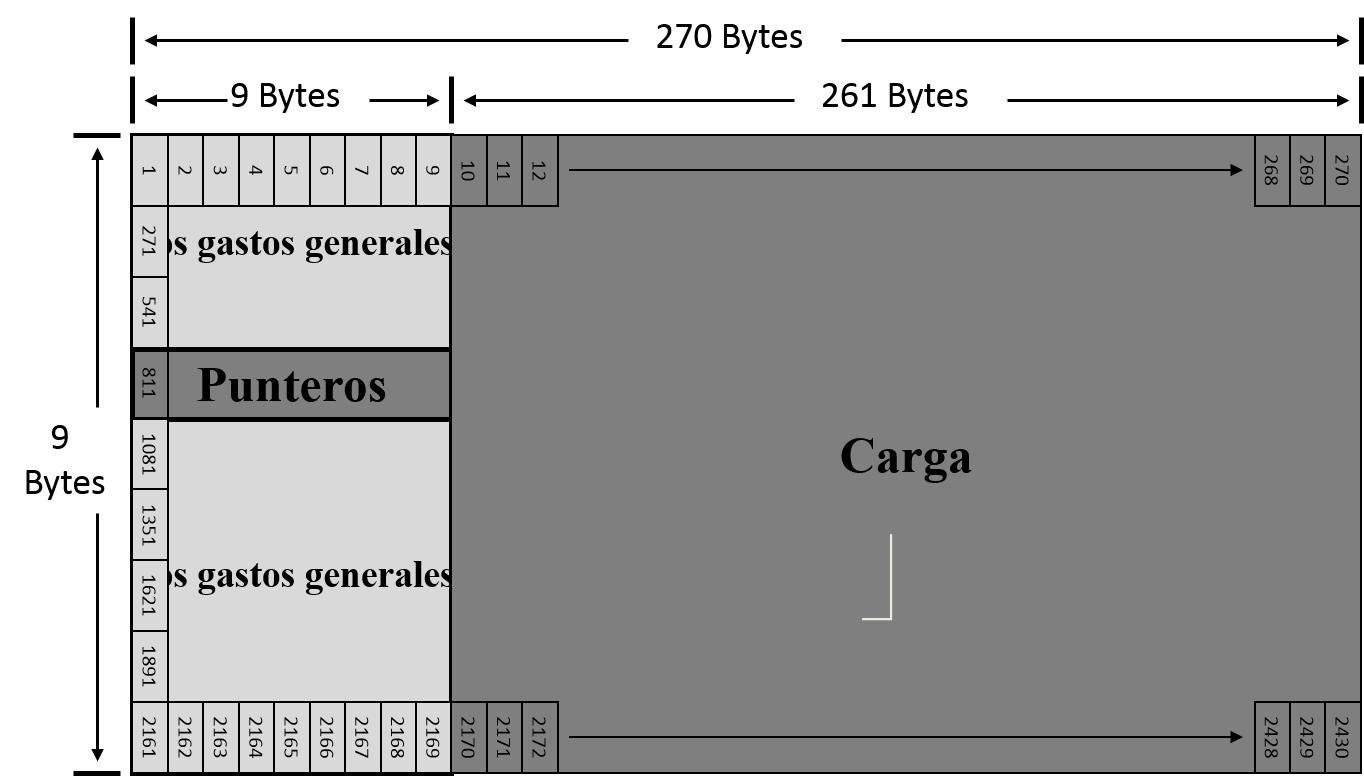

La trama está formada por filas de 9 carga los gastos generales y 261 bytes.
La trama se transmite de fila en fila, como se ilustra a continuación. El 9 de bytes en una fila se transmiten, seguido por los 261 bytes de carga, la siguiente fila es, a continuación, se transmiten en forma similar hasta que toda la trama se ha transmitido. Toda la trama se transmite en 125 micro segundos.

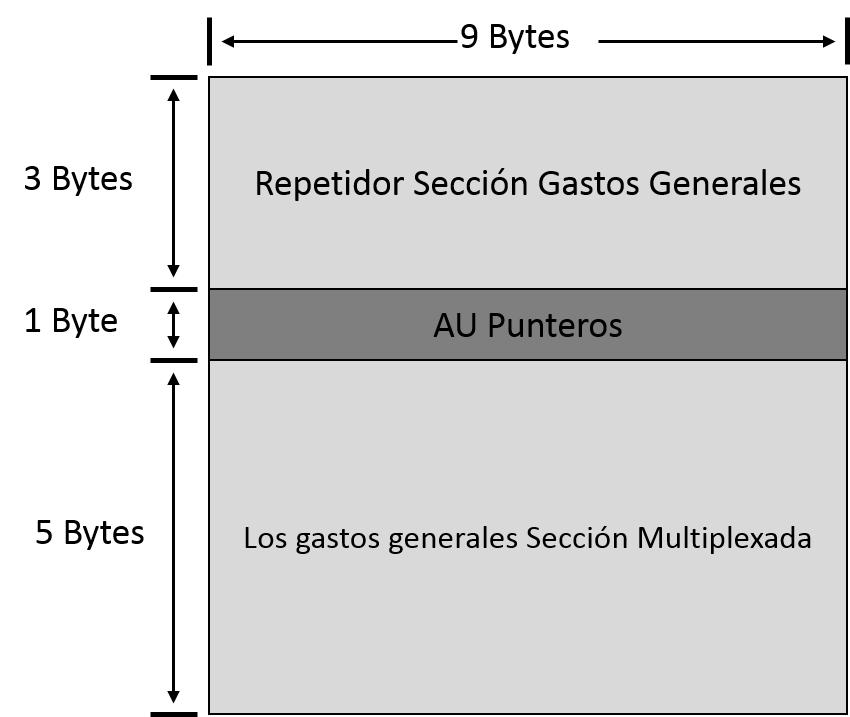

STM-1 Gastos Generales
Las 3 primeras filas de la sobrecarga se llama el repetidor sección gastos generales. La 4th fila de la UA los punteros y las 5 últimas filas celebrar el capítulo "multiplexado"los gastos generales.

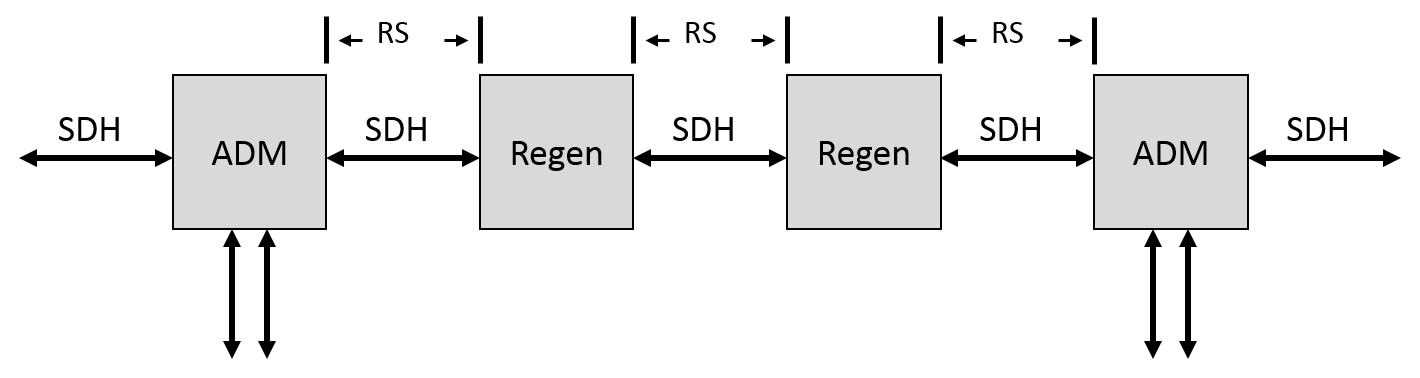

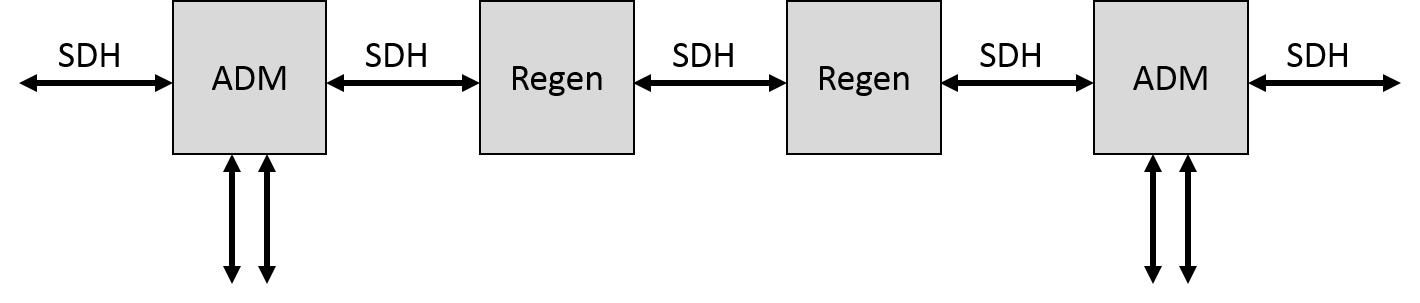

Para explicar los distintos tipos de gastos generales si consideramos un sistema donde la carga se pasa a través de varios intermedios regeneradores antes de llegar a la ADM que se añade/disminuyó de.
El repetidor sección gastos generales se utilizan para las comunicaciones y el control entre dos nodos vecinos.

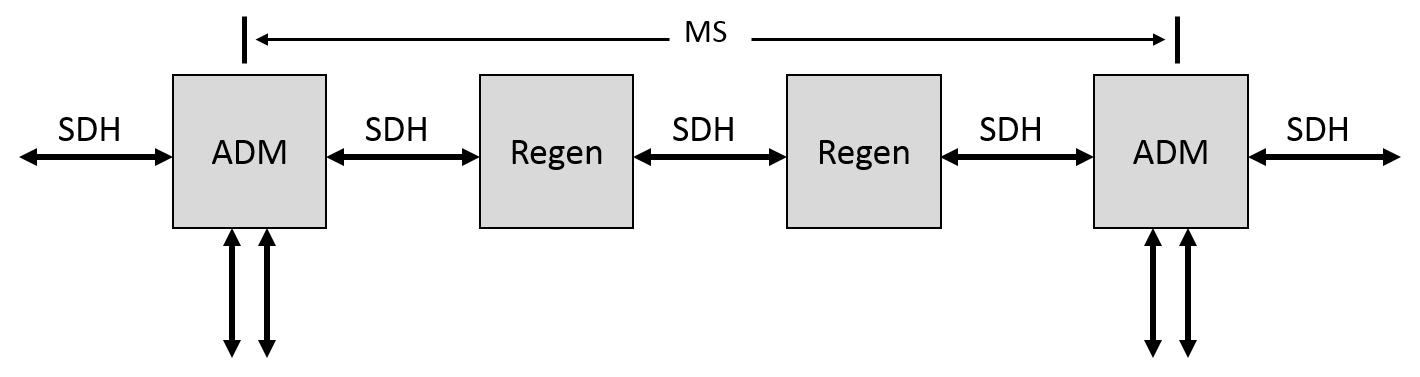

El capítulo "multiplexado"los gastos generales se utilizan para las comunicaciones y la vigilancia entre dos nodos que tienen add/drop instalaciones tales como adm.

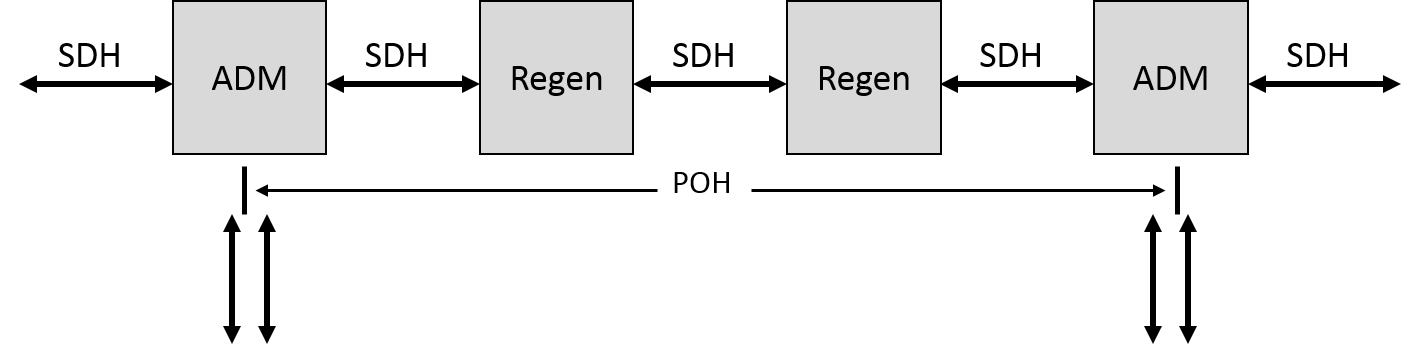

En un nivel inferior también hay camino los gastos generales que se agregan en un afluente nivel, estos se analizarán en mayor detalle más adelante.

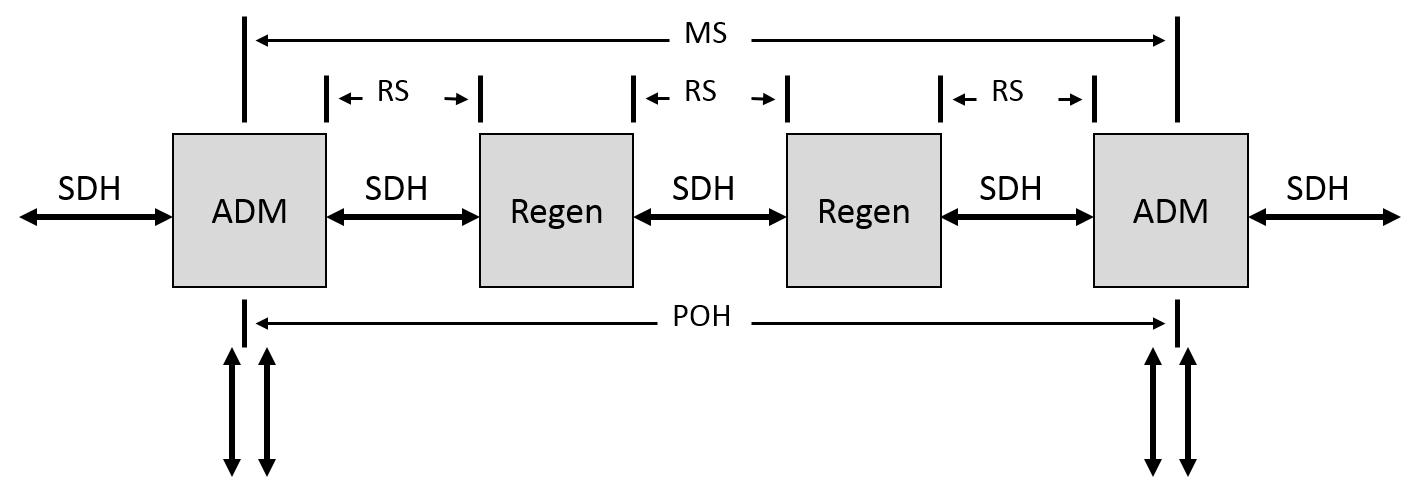

La vigilancia de las diferentes alarmas generales hace que sea más fácil de localizar en la red. Una RS alarma indican un problema en el HO SDH lado entre dos nodos, mientras que si la alarma MS puede descartar problemas en el regenerador nodos.
Traza Ruta SDH

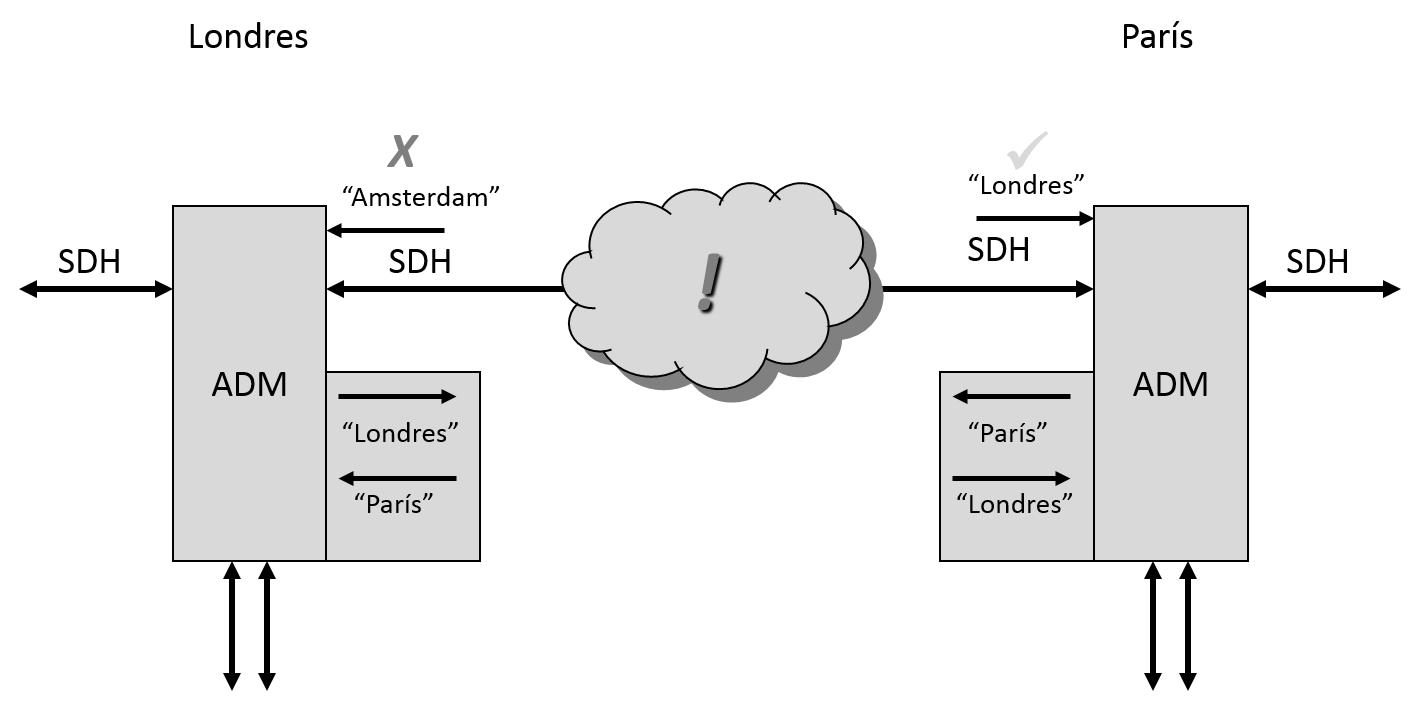

Traza la ruta puede ser muy útil para identificar problemas de interconexión entre los nodos. Puede haber diversas interconexiones físicas tales como empalmes ópticos y parches en tramas entre dos nodos. Cada nodo está configurado por el operador de la red para enviar una cadena única que lo identifica.
Cada nodo también se configura con la cadena que debe recibir de su nodo vecino.
Si la ruta que traza es recibido por el nodo coincide con el que esperan entonces todo va bien.
Si el camino trazado no coincide con la traza que el nodo está esperando, esto indica un problema con la conexión entre los nodos.
Gestión SDH

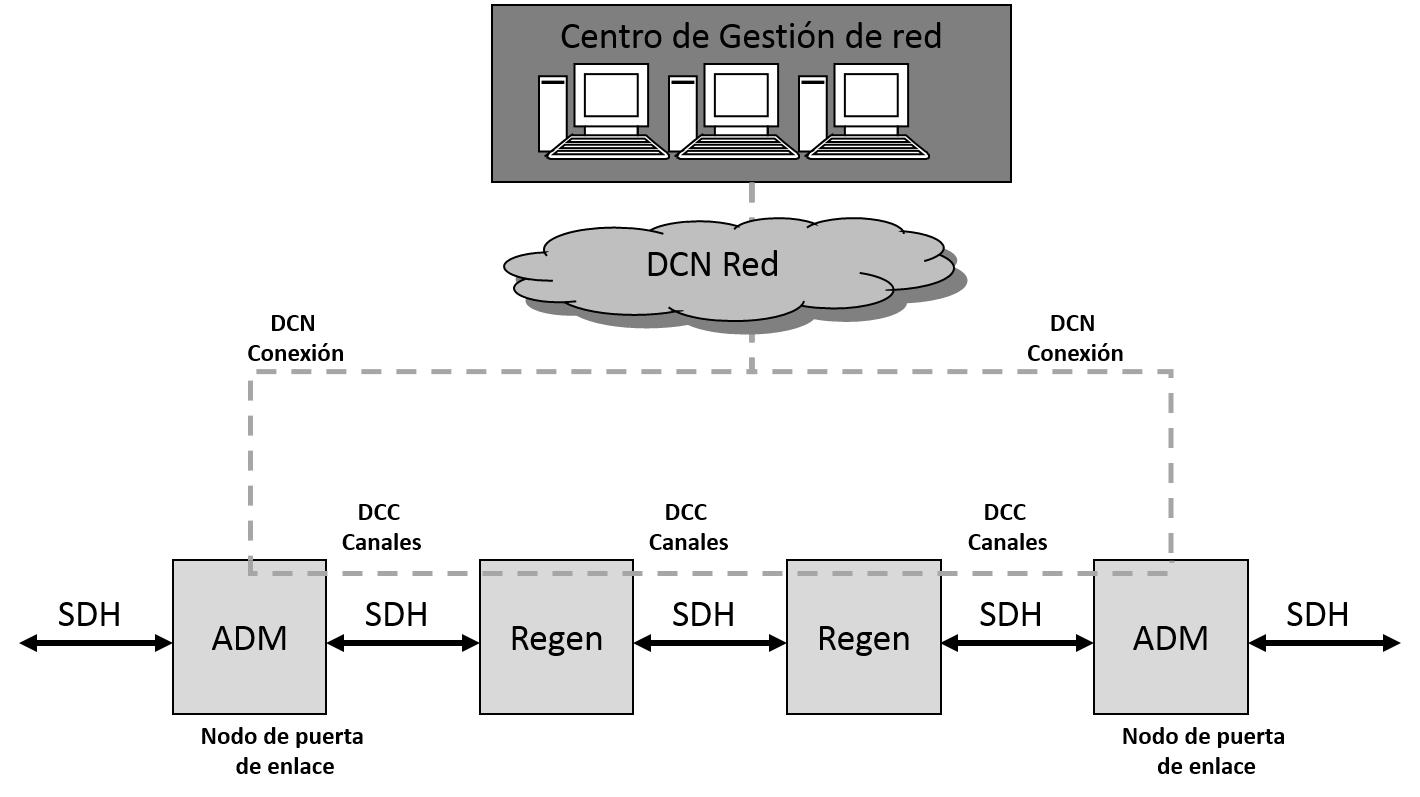

El DCC canales contenida dentro de la sección gastos generales permiten una fácil gestión de la red SDH. Un sistema de gestión de red conectados a un nodo de la red se pueden comunicar con otros nodos de la red utilizando el DCC canales. El nodo en el que está conectado a la red de DCN es conocida como la Puerta de enlace nodo de resistencia es generalmente más de un nodo de puerta de enlace de la red.
Resistencia red SDH

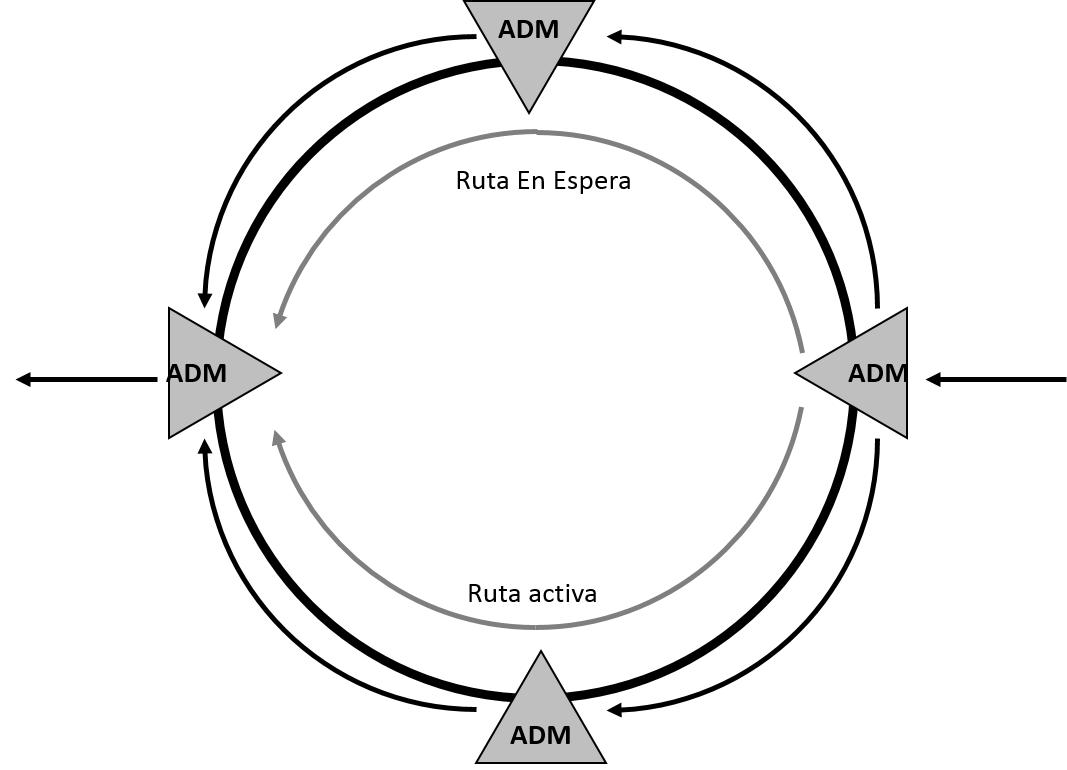

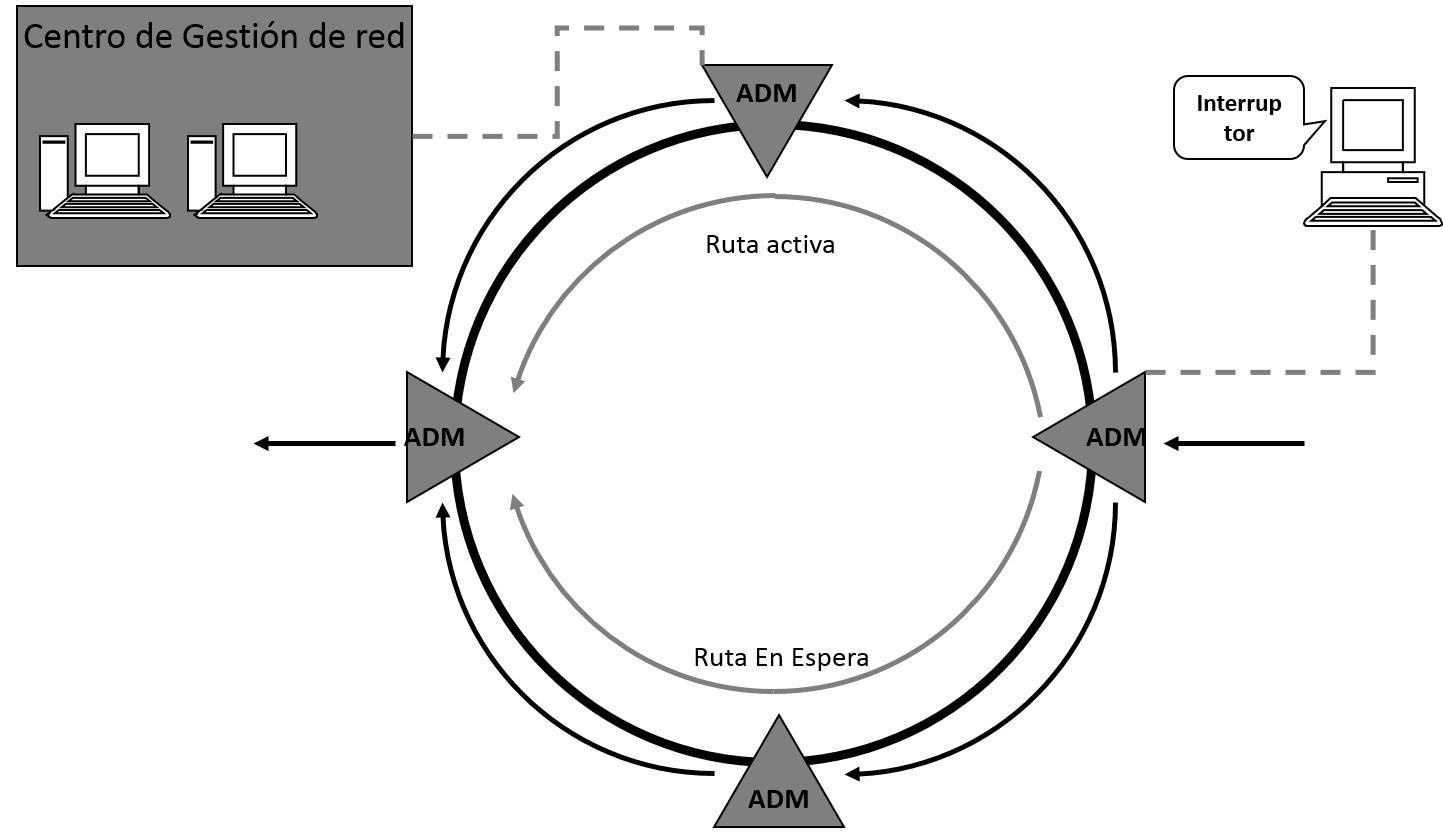

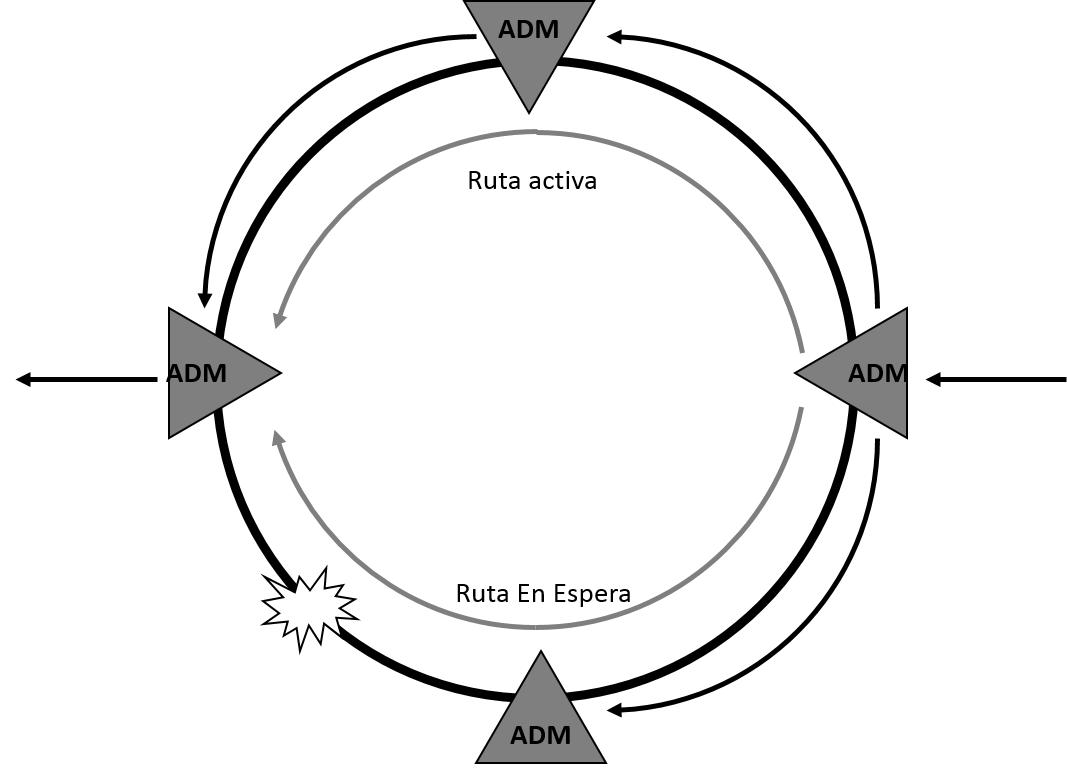

En una configuración de anillo se envía tráfico tanto rutas alrededor del anillo de la ADM (Add/Drop Multiplexer). En cualquier ADM que la señal no se cayó, simplemente pasa. Aunque el tráfico pasa ronda el anillo en ambas rutas sólo una ruta se utiliza para extraer el tráfico de la ADM, esta ruta es la ruta activa o la ruta de acceso. La otra ruta es conocida como la ruta o camino de espera.
Si hay una interrupción de fibra en la ruta activa la recepción de ADM con la señal alternativa como la ruta activa. Esto permite una rápida y restauración automática de la circulación a los clientes. Cuando la fibra está reparado el anillo no automáticamente ya que esto podría provocar un nuevo tráfico "hit" sino que utilizar esta opción como ruta de espera en caso de fracaso en el futuro de la nueva ruta activa. El MUX que pierde tráfico utilizará la señal K bytes para el interruptor de protección del MUX.
Anillo manual cambia también se pueden realizar desde el centro de gestión de la red local o desde los terminales operadas por los ingenieros.
