La Jerarquía digital plesiocrona (PDH), se ha desarrollado en las etapas básicas de la 30-channel PCM (PCM-30) sistema.

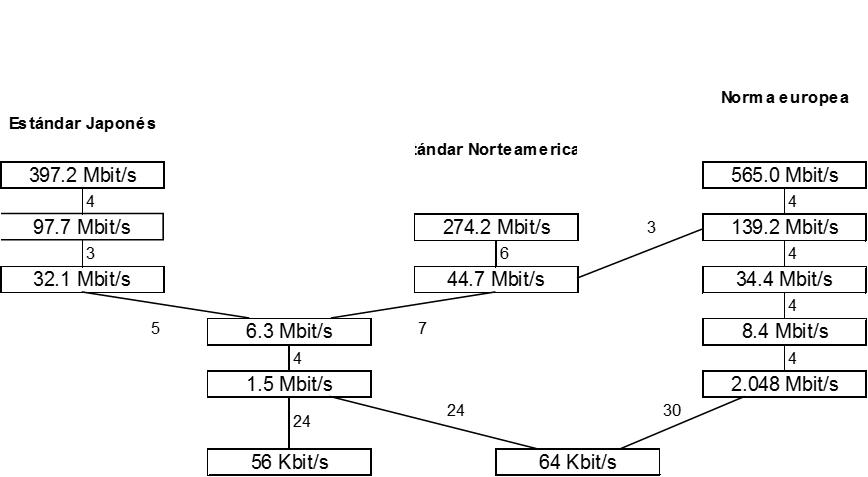

Como se puede observar en la Figura 13, hay tres diferentes sistemas jerárquicos disponibles, cada uno con distintos tipos de línea y multiplexación. La mayor tasas agregadas se puede lograr al agrupar los tipos de interés más bajos a través del uso de multiplexores.

La mayor velocidad de bits enlaces también requieren bits adicionales para la elaboración y control. Por ejemplo, un 8.4Mbits señal consta de 4 x 2.048 Mbits = 8.192Mbits, y los restantes 256 Kbits que se utiliza para la elaboración y control.

PDH

La Europa y América del Norte sistemas de jerarquía se refiere a menudo a la Letra E para Europea y T para América del norte, los niveles de la jerarquía se numeran consecutivamente. Estos niveles jerárquicos puede ser comparado en la Figura 14.

Nivel de jerarquía Tasa de bits (Mbit/s) Canales de voz
América del Norte T1 1.544 24
T2 6.312 96
T3 44.736 672
T4 274.176 4032
Europeo E1 2.048 30
E2 8.448 120
E3 34.368 480
E4 139.264 1920
No se ha definido 565.148 7680

Estas velocidades son a menudo abreviado 1.5meg, 3meg, 6meg, 44meg, 274meg and 2meg, 8meg, 34meg, 140meg, 565meg respectivamente.

Como el legado de PDH es tan prominente en la industria de las telecomunicaciones, se convirtió en necesario para dar cabida a estos tipos de línea en cualquier nueva tecnología que se va a introducir, por lo que muchos de los tipos de línea PDH están respaldadas por la Synchronous Digital Hierarchy (SDH)). La única excepción a esto es la omisión de los 8.4Mbits, que ya no tiene ningún sentido práctico y no es compatible con SDH.

En el sistema de 2 Mbits, los datos continuos es el byte, con arreglo al cual cada 8 bits, se envía una tras otra. En el caso de la jerarquía superior, los flujos de datos son multiplexados y, poco a poco. Una desventaja de este sistema es que la tasa de bits de cada afluente señal puede variar entre el valor nominal de cada multiplexor con su propio reloj de independiente. Estas desviaciones reloj dependen de la velocidad de la línea y se puede compensar con el uso las técnicas justificación dentro del ancho que queda después de la etapa dedicada al multiplexado. La tasa de línea también dicta el código de línea utilizado para la transmisión como se puede observar a continuación:

Bit Rate(Mbits) Number of 64Kbit Channels Permitted clock deviation (ppm) Interface code Preferred medium/line code
Equilibrado Coaxial Fibra óptica
2.048 30 ±50 AMI HDB3
8.448 120 ±30 HDB3 HDB3 HDB3
34.368 480 ±20 HDB3 HDB3

4B3T

2B1Q

5B6B
139.264 1920 ±15 CMI 4B3T 5B6B
