Multiplexado

Hasta ahora, nos hemos concentrado en un solo canal de voz. Ahora tenemos que combinar una serie de estos canales en un solo camino de la transmisión, un proceso conocido como multiplexación. Multiplexado es un proceso empleado y varios canales pueden combinarse, a fin de que ellos puedan ser transmitidas a través de una única ruta de transmisión. El proceso de uso común en telefonía se conoce como multiplexación por división de tiempo (TDM).

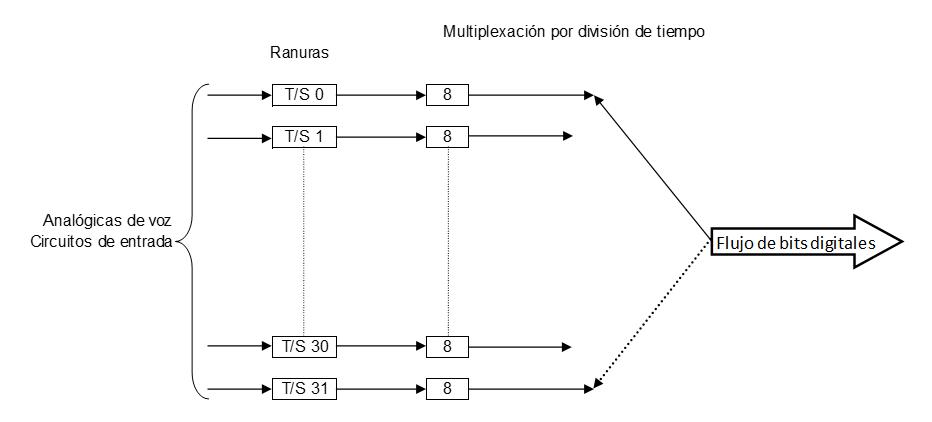

Como hemos visto antes, el muestreo de un canal se lleva a cabo cada 125micro segundos. Esto hace que sea posible muestra otros canales durante este período. En Europa el intervalo de tiempo se divide en 32 períodos de tiempo, conocido como espacios (ver Figura 7). Estos 32 espacios se pueden agrupar para formar un marco.

En consecuencia, el tiempo de duración de una trama puede ser considerado como 125 micro segundos. Ya se puede suponer también que en cada intervalo consta de 8 bits de datos, y se repite 8000 veces un canal tipo de 64000 bits por segundo o 64 Kbits es alcanzable. Con esta información es posible determinar el número total de bits de datos transmitido a través de la única ruta, conocida como el sistema velocidad de bits. Esto se calcula utilizando la siguiente fórmula:

Sistema tasa de bits = Frecuencia de muestreo x número de intervalos de tiempo x Bits por intervalo de tiempo = 8000 x 32 x 8, = 2048000 bits/sec, = 2.048Mbits

De los 32 canales disponibles, y 30 se utilizan para transmisión de voz, y los 2 restantes franjas horarias se utilizan para la alineación y la señalización. La siguiente sección se explica la función de todos los espacios.
