NGN - Jerarquía Digital Plesiocrona


Advertisements

Propiedades de HDP

  • Plesincrónica - "Casi sincrónica"

  • Multiplexado de 2 Mbit/s señales multiplexadas en orden superior las señales.

  • Cable que se establecen entre el interruptor lugares es muy caro.

  • Mayor capacidad de tráfico de un cable por cada vez mayor velocidad de bits.

  • 4 Orden inferior señales multiplexadas en una sola señal de orden superior en cada nivel.

PDH

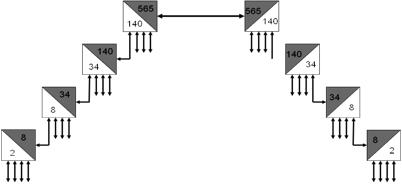

PDH tecnología de multiplexación permiten sucesivas una señal de 2M - 8M, de 8M, 34M, de 34M, 140M y finalmente 140M - 565M.

PDH

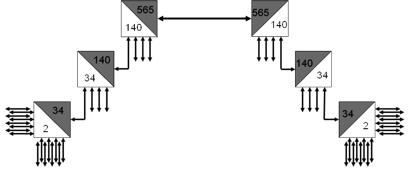

Existe también "saltar" o "saltar". muxes que permita multiplexado de señales 16 2M 34M en una señal sin el nivel intermedio de 8M.

PDH Limitaciones

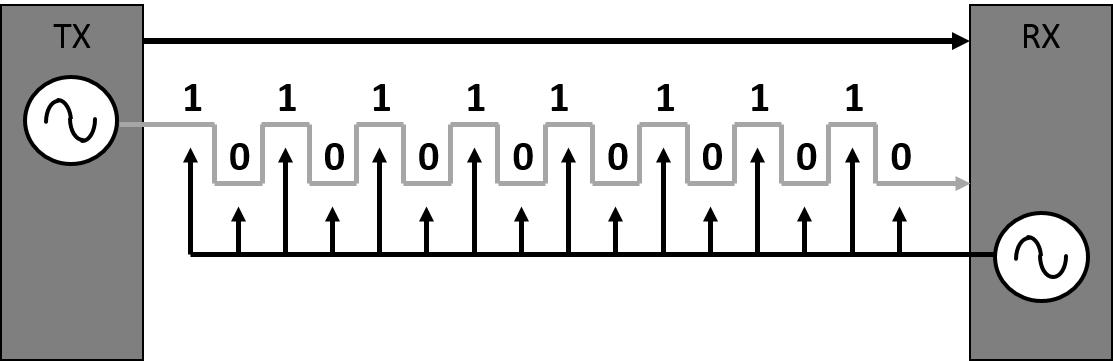

Sincronización: Los datos se transmiten a intervalos regulares. Con distribución derivada de los transmisores oscilador. Los datos se tomaron muestras a la misma velocidad que se transmite.

PDH sincronización

Los datos se transmiten a intervalos regulares. Con distribución derivada de los transmisores oscilador. Los datos se tomaron muestras a un ritmo más lento que el transmisor. Uno de los sectores más vulnerables de HDP es que cada elemento se sincronizaba con independencia. Para que la información pueda ser recibida correctamente la frecuencia de muestreo en el receptor final debe ser la misma que la velocidad de transmisión en la transmisión.

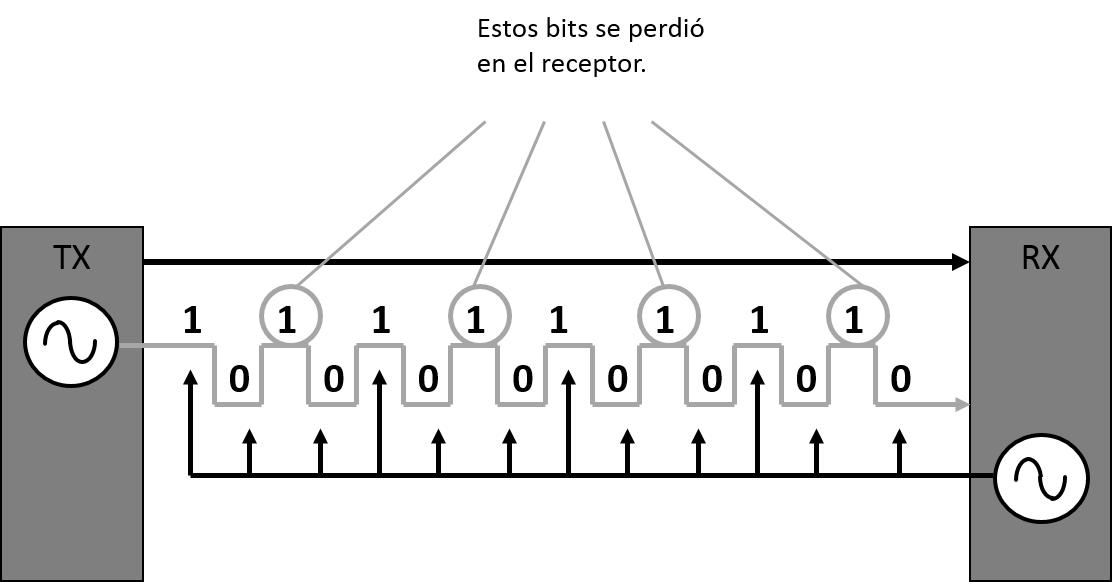

PDH Perdidas Bits

Los datos se transmiten a intervalos regulares. Con distribución derivada de los transmisores oscilador. Los datos se tomaron muestras a un ritmo más rápido que el transmisor. Si el oscilador en el receptor final fue más lenta que en el extremo transmisor receptor perderá algunos de los bits de la señal transmitida.

PDH Bits Probamos dos veces

O si el reloj del receptor se estaba ejecutando a un ritmo más rápido que el de el transmisor, el receptor, muestra algunos de los bits dos veces.

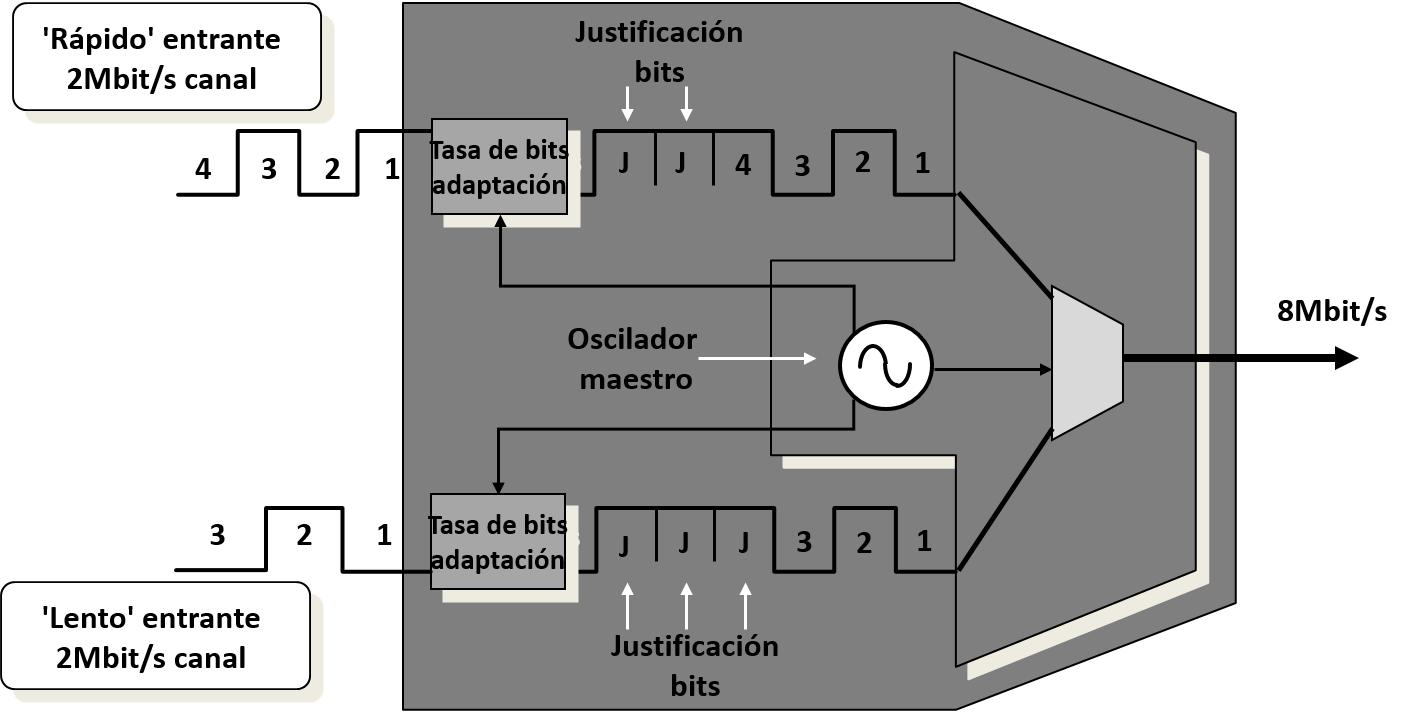

PDH Justificación Bits

Justificación bits se agregan señales de orden inferior para que puedan ser multiplexado en un solo tipo. Los equipos oscilador se utiliza como una fuente de distribución para la velocidad de bits proceso de adaptación al orden inferior y también en la multiplexada polluelos. Justificación bits se descartan en el final, cuando las señales son desmultiplexados.

Debido a los métodos de sincronización que se utilizaron era imposible que demultiplexar de un orden superior a la menor señal de orden tributario señal en una sola pieza de equipo. Era necesario que demultiplexar en todos los niveles para tener acceso a la señal de que se está en un sitio y, a continuación, remultiplex todos los demás canales a la mayor velocidad. Esto significaba que tenía que ser una gran cantidad de equipos en el sitio para realizar esto. Este se hizo conocida como la montaña multiplexor PDH. Todo este equipo tuvo una gran cantidad de espacio en el sitio y también aumentó la necesidad de piezas de repuesto que se celebrará en las obras.

Falta de flexibilidad en las redes PDH significaba que si salto se produjo una fibra se perdería el tráfico. Administración de redes PDH informa simplemente las alarmas a los operadores NOC. Ningún diagnóstico o correctivas herramientas están disponibles para personal del NOC. Un ingeniero de mantenimiento que han de ser enviados en un lugar con un mínimo de información. Cada elemento de red requiere una conexión a la red de DCN como no existen instalaciones para llevar información de gestión en toda la red PDH.

Falta de normas de interconexión significa que no es posible para la interconexión de equipos de múltiples proveedores. Equipos pueden operar en diferentes longitudes de onda, utilizar diferentes tasas de bits de interfaces ópticas o de propiedad intelectual.
