NGN - синхронная цифровая иерархия


Advertisements

SDH сетей заменены PDH и несколько ключевых преимуществ.

  • G. 707, G. 708 и G. 709 МСЭ обеспечивают основу для глобальных сетей.

  • Сетей выгоды от трафика устойчивости к минимизации потерь трафика в случае волоконно-оптического выхода оборудования из строя.

  • Встроенная технология мониторинга позволяет удаленная настройка и устранение неисправностей в работе сети.

  • Гибкая технология обеспечивает приток Тисы доступа на любом уровне.

  • Перспективная технология обеспечивает более быструю скорость по мере развития технологии.

SDH

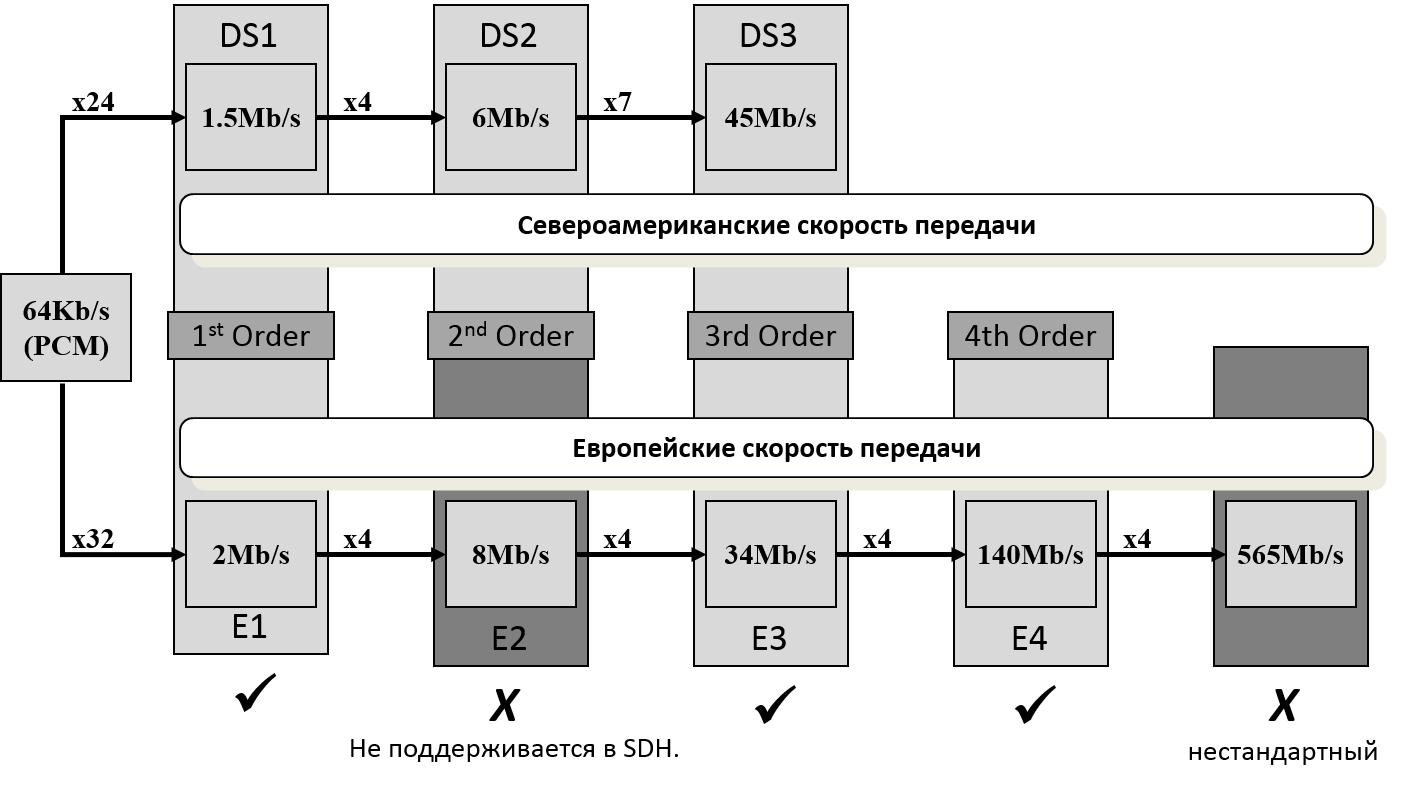

В то время как европейские PDH сетей не может взаимодействовать с нами сетей SDH сети могут выполнить оба типа. Этот слайд показывает, как различные PDH сетей сравнить, и который может быть на SDH сети.

SDH - топологии сети

Линейная система

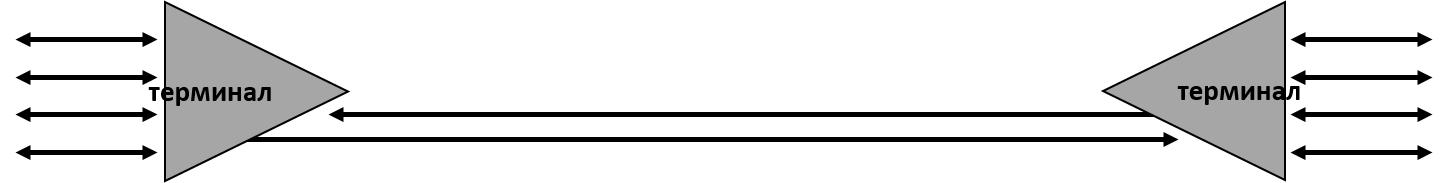

SDH система Line

Одинокий система системы в PDH топологии сети. Трафик, который снизился только на конечных точек сети. Клемма узлов используются в конце сети для добавление и удаление трафика.

В рамках какого-либо SDH сети возможно использование узел известен как регенератор. Этот узел получает высокого порядка SDH сигнала и ретранслирует его. Нет низкого трафика доступ возможен с регенератор и они используются только покрывать большие расстояния между узлами в которых расстояние означают, что бы быть слишком низким для передачи трафика.

Кольца

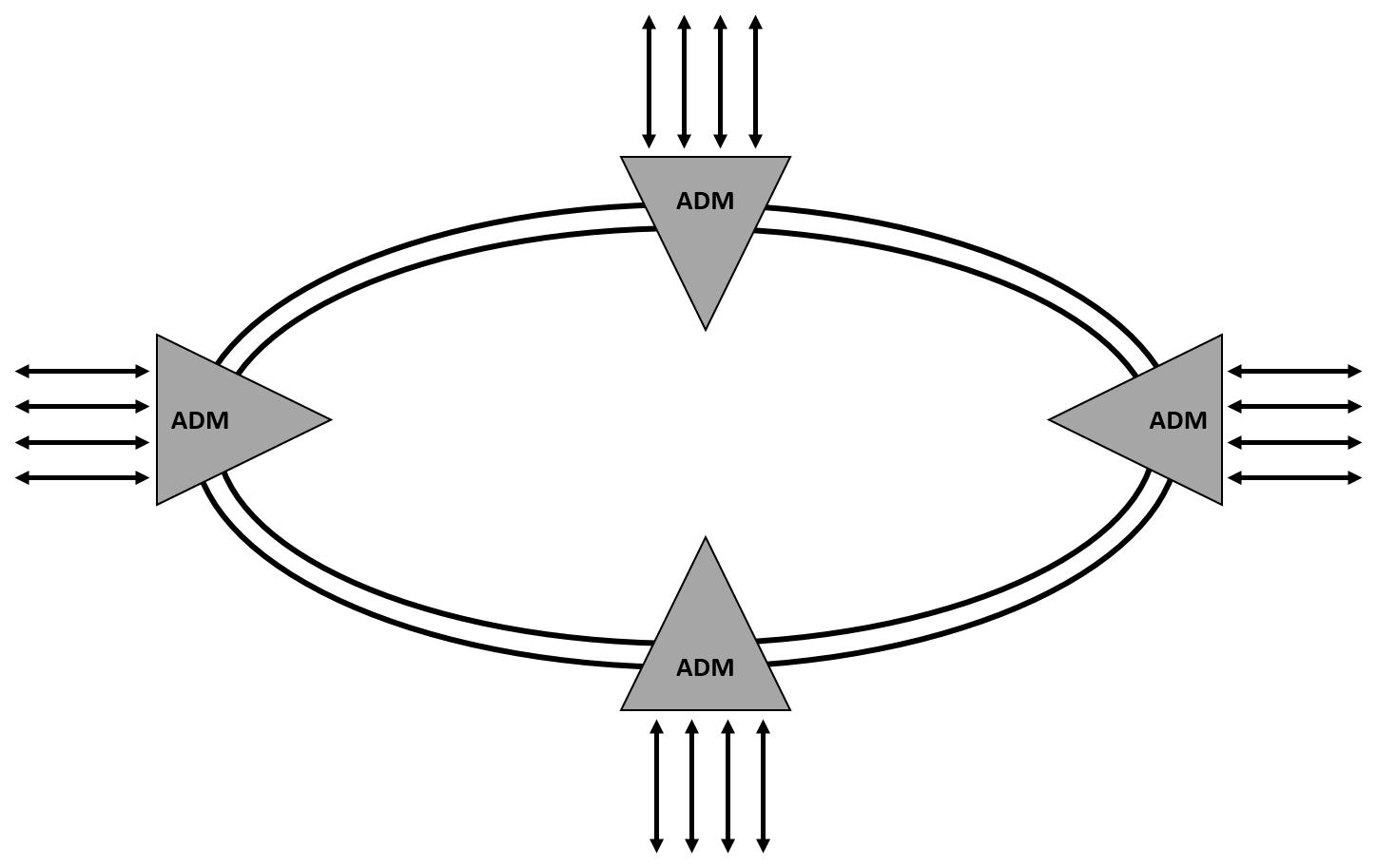

Кольцо система состоит из нескольких add/drop мультиплексоры (ADM) подключен в кольцо конфигурации. Трафик можно осуществлять в любое ADM вокруг кольца и также также возможно для трафика снизился на несколько узлов в вещании.

SDH кольцевой системы

Кольцо сети также имеет преимущество трафик стойкость, если существует fibre перерыв движения я не потеряны. Сеть стойкость более подробно обсуждается позднее.

SDH сети синхронизации

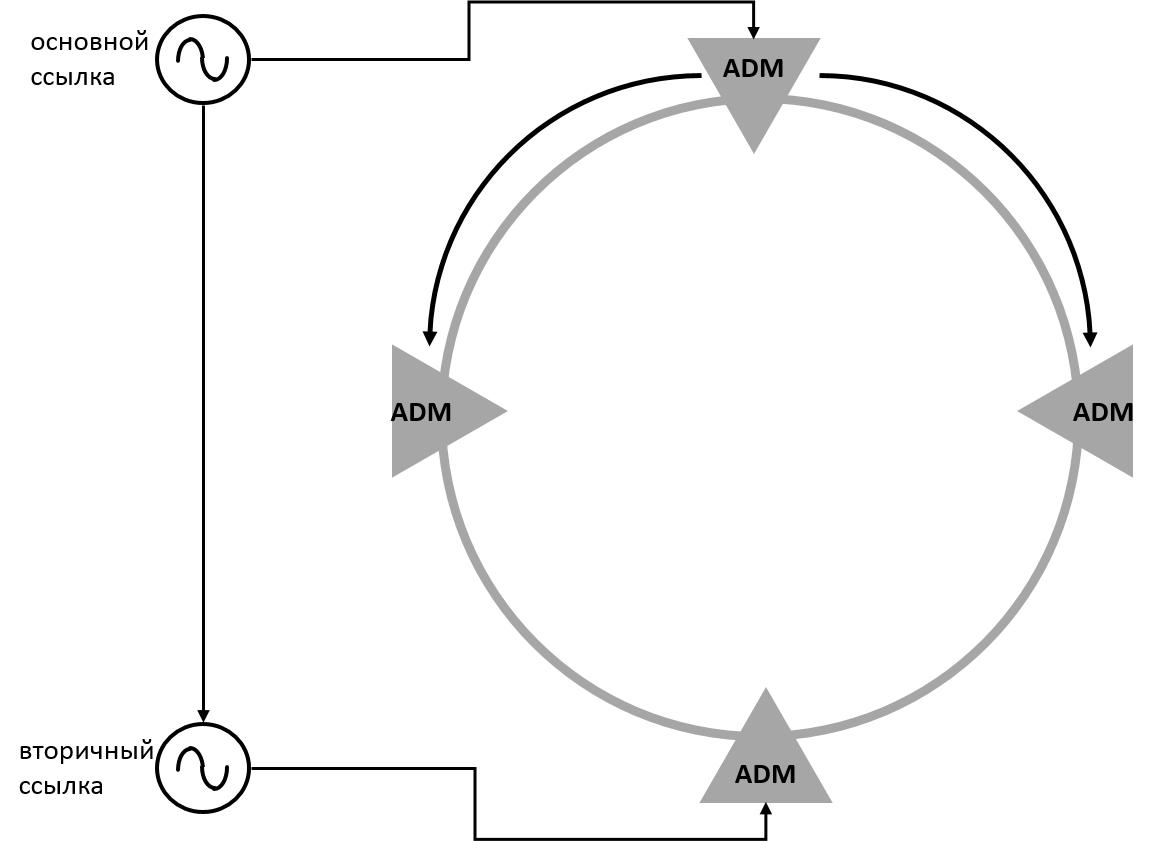

В то время как PDH сетей централизованного синхронизированы, SDH сети (отсюда и название синхронной цифровой иерархии). Где-то на сеть оператора будет главным источником информации. Этот источник по сети через SDH сеть или отдельного синхронизация сети.

SDH сети Синхронизация

Каждый узел может переключиться на резервный источников, если основной источник становится недоступным. Различные уровни качества определяются и узла переключения рядом лучшее качество источника можно найти. В тех случаях, когда узел использует входящие линии синхронизации S1 байт MS накладные используется для обозначения качества источника.

Самое низкое качество доступных источников на узел в целом своего внутреннего тактового генератора, в том случае, когда узел переключается на свои собственные внутренние часы источник это должно быть исправлено как можно скорее, как этот узел может начать создавать ошибки по времени.

Важно, что синхронизация стратегии в сети является тщательно спланирована, если все узлы сети попробуйте синхронизироваться с его соседа с той же стороны вы получите эффект называется цикл синхронизации, как показано на рисунке выше. Эта сеть будет быстро начать генерировать ошибки, что каждый узел пытается синхронизировать друг у друга.

SDH иерархии

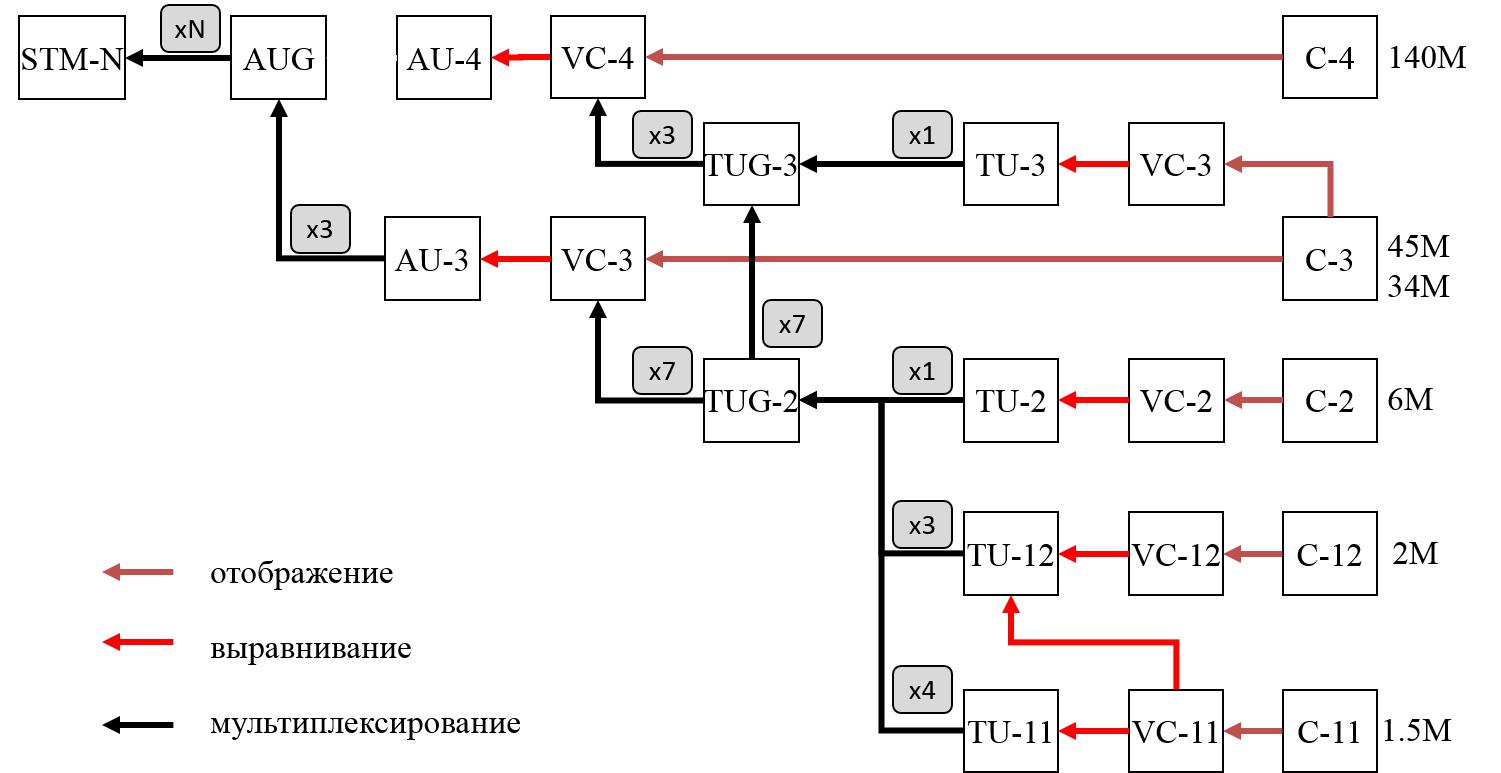

В приведенной ниже таблице показано, как программное обеспечение будет построен, и он не так страшно как может показаться на первый взгляд. Следующие пару слайдов будет объяснить, как в SDH сигнала из нижнего уровня нагрузок.

SDH иерархии

STM-1 рамы

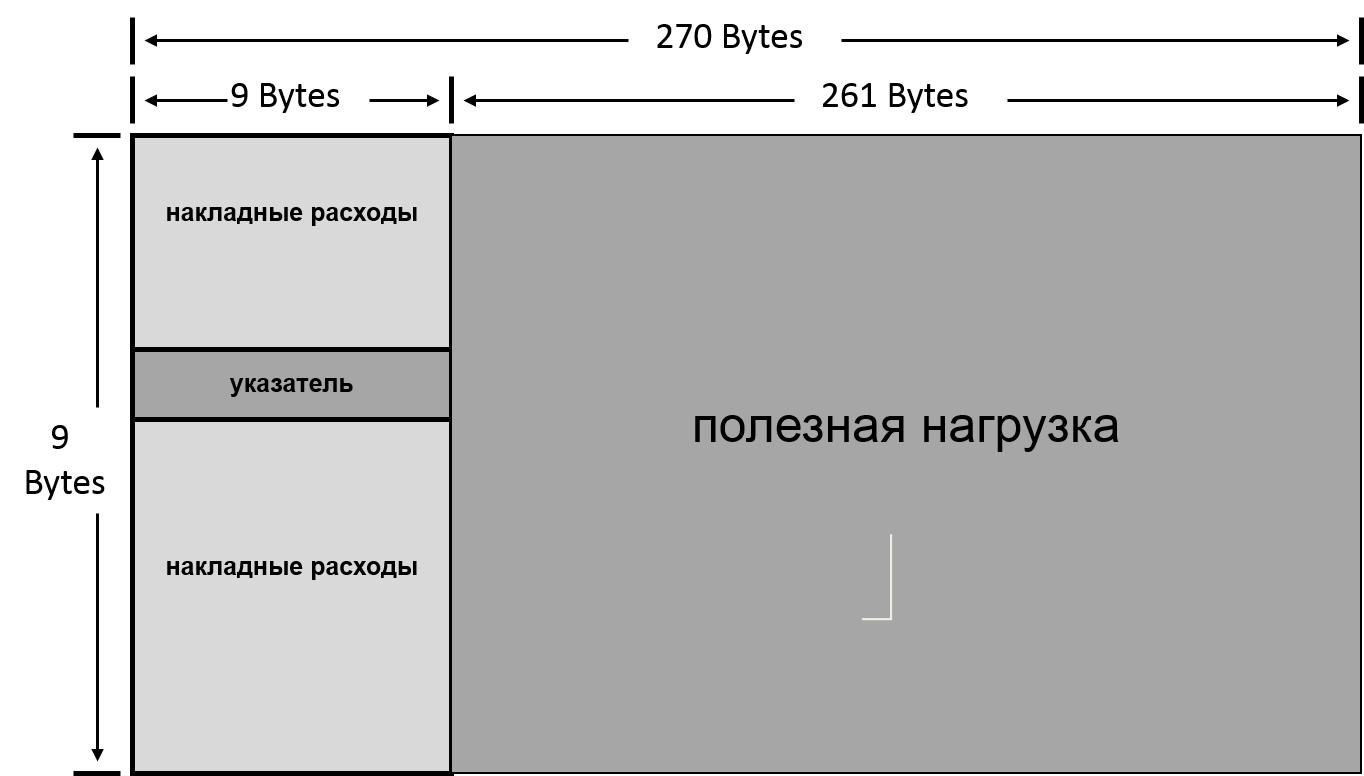

Каркас состоит из строк 9 накладные расходы и 261 программное обеспечение байт.

STM-1 кадров

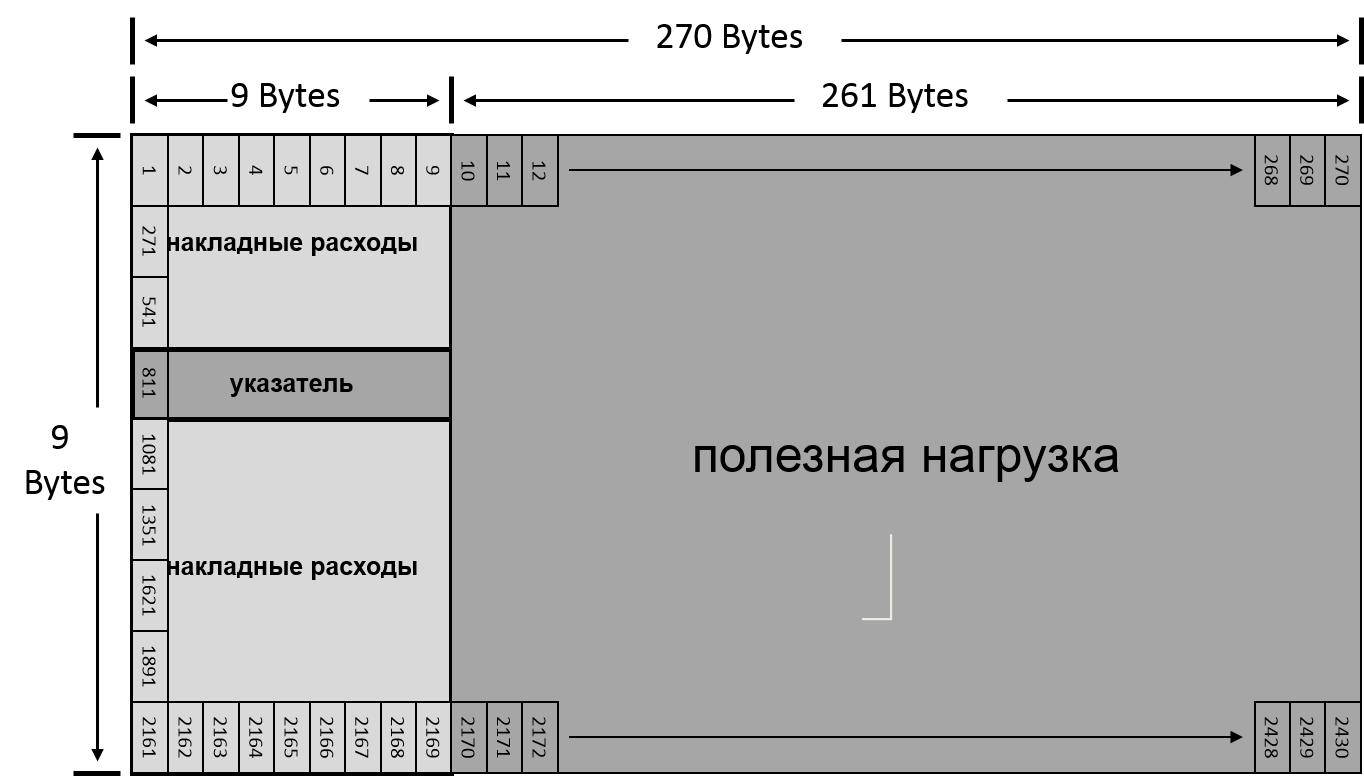

Кадр передается от строки к строке как показано на рисунке ниже. 9 Верхний байт в строку, передается, а затем - 261 байт полезной нагрузки, следующей строки передается в порядке, аналогичном до тех пор пока весь кадр. Весь кадр передается в 125 микросекунд.

STM-1 структуры кадра

STM-1 накладных расходов

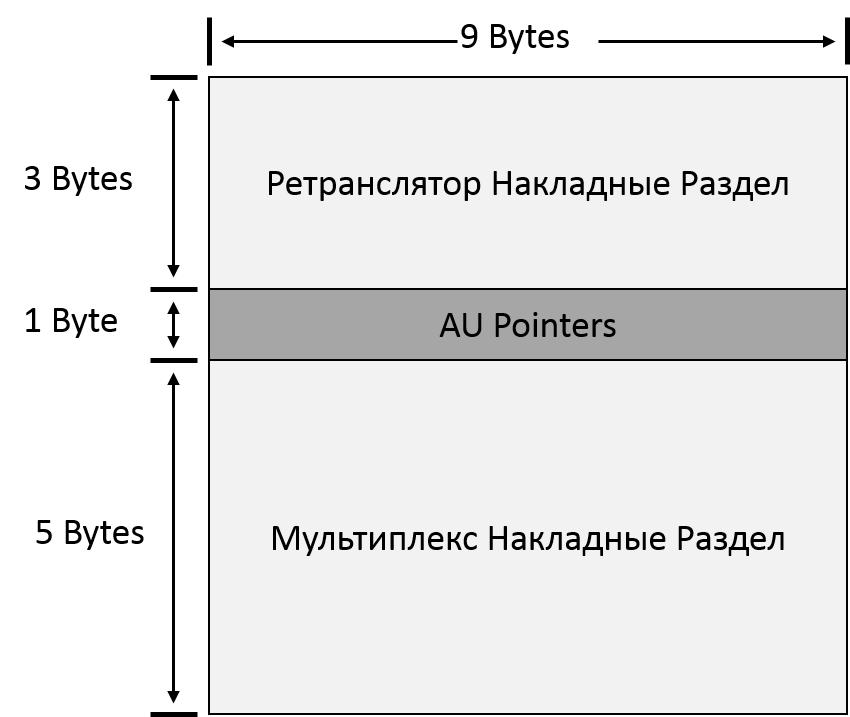

Первые 3 ряда накладных, называются повторителя раздел накладных расходов. 4-го ряда с AU указателей, и последние 5 строки удержание мультиплексной раздел накладных расходов.

STM-1 кадров ВЛ

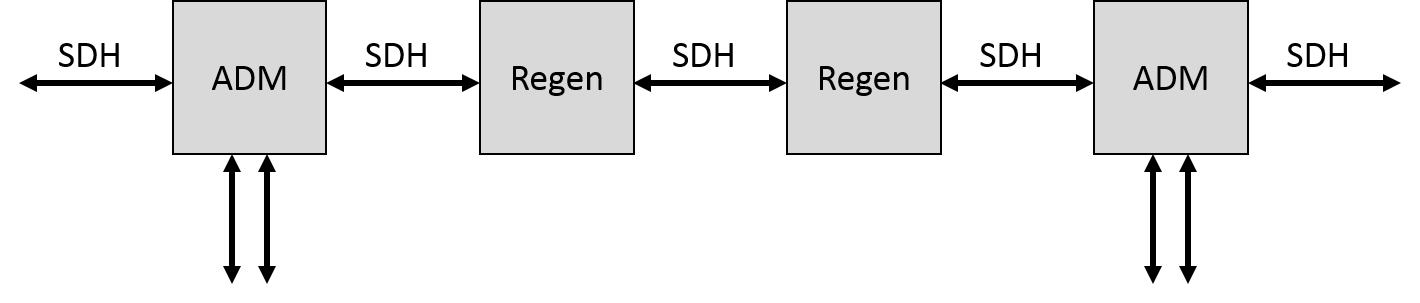

Для объяснения различных типов накладных расходов рассмотреть вопрос о такой системе, где программное обеспечение передается через несколько промежуточных регенераторах до достижения ADM, добавить/упала с.

Промежуточные регенераторы

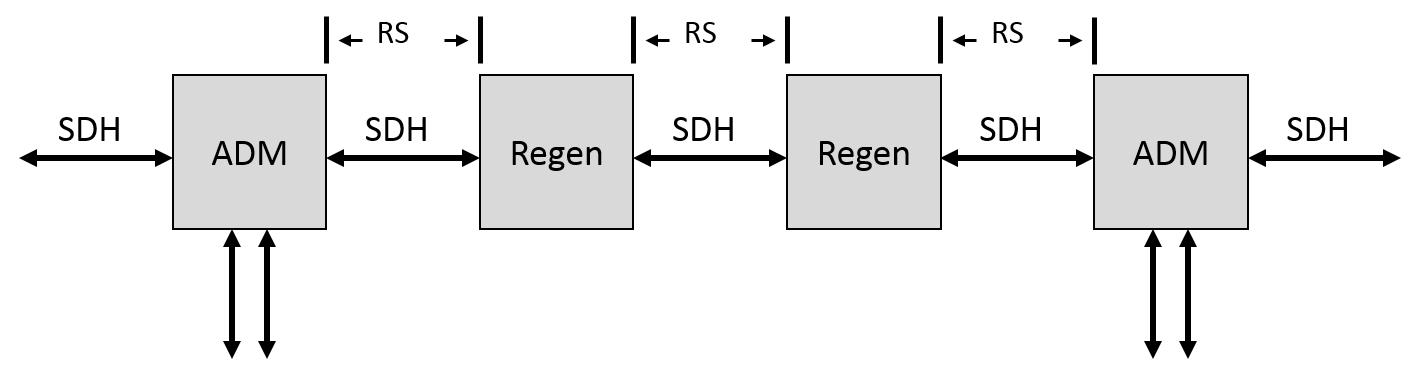

Ретранслятор раздел накладных расходов используются для связи и контроля между любыми двумя соседними узлами.

Ретранслятор Накладные Раздел

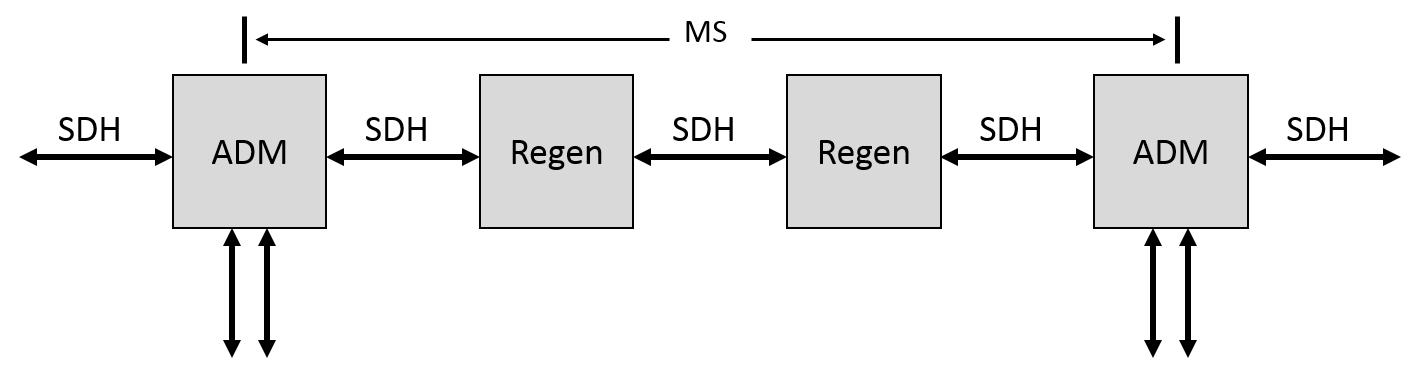

Мультиплексной раздел накладных расходов используются для связи и мониторинга между двумя узлами, которые добавления/объекты, такие, как ADM.

Мультиплекс Накладные Раздел

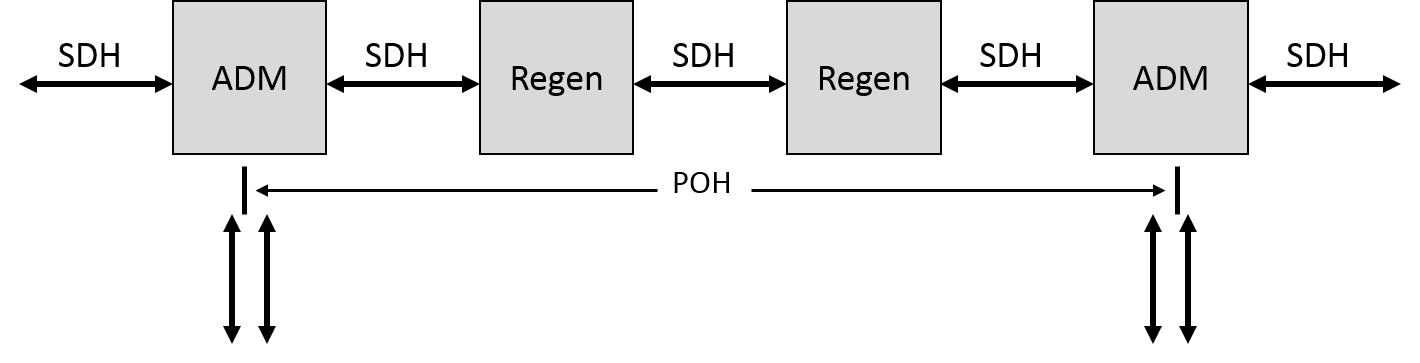

На более низком уровне, существуют также путь накладных расходов, которые добавляются в Нижнекамске уровне, они будут более подробно позднее.

Приток Уровень

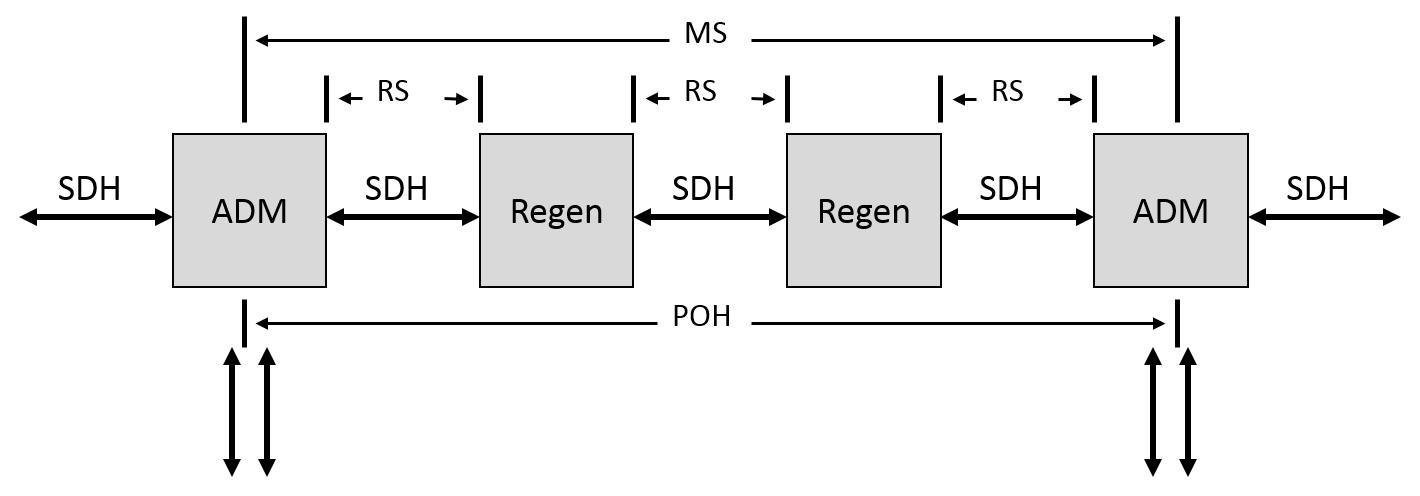

Контроль различных накладных тревог облегчает выявление неисправностей в сети. RS сигнал указывает на проблему на хо SDH между двумя узлами, в то время как при расследовании в MS сигнал тревоги можно проблем на регенератор узлов.

SDH и устранение неисправностей

SDH путь Trace

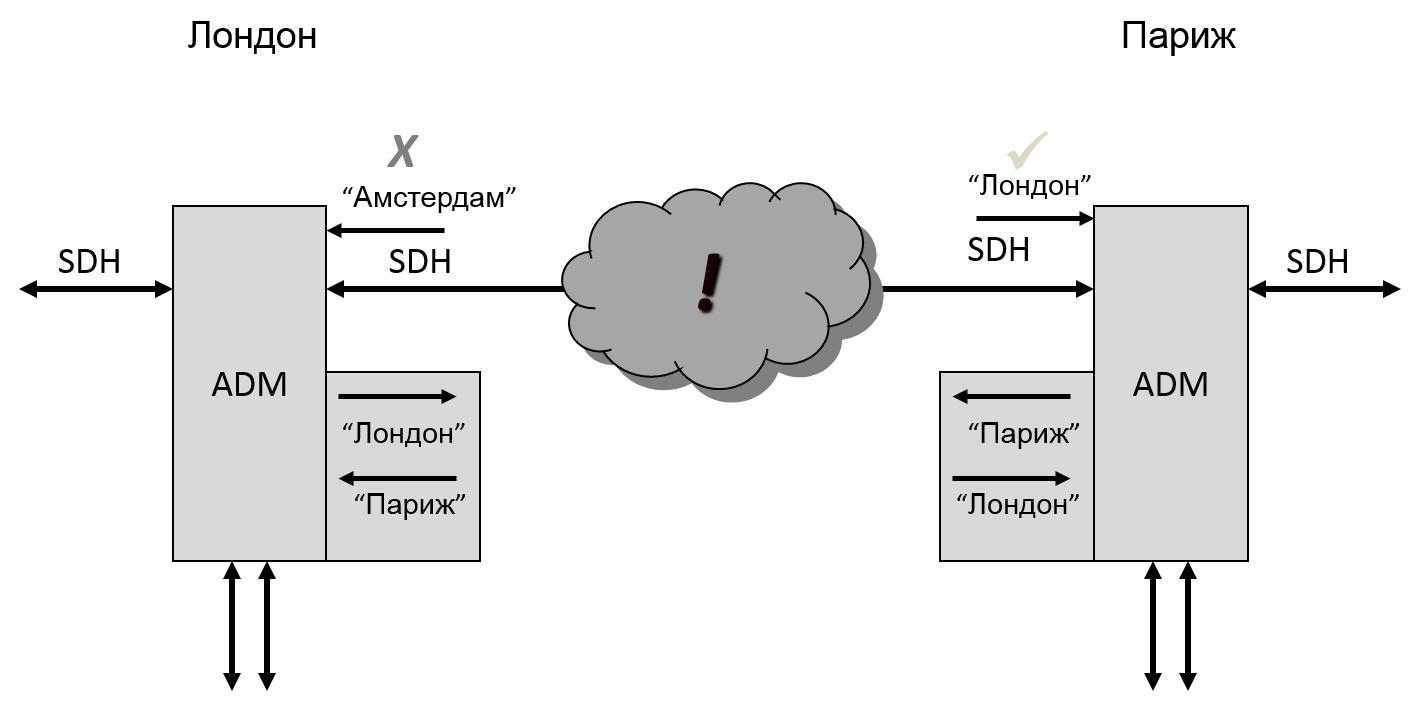

Путь трассировки может быть очень полезным для выявления взаимосвязи проблем между узлами. Могут быть различных физических соединений, соединений и исправлений в оптический кадры между двумя узлами. Каждого узла оператора сети для отправки уникальную строку.

Каждый узел также настроены на строку, она должна получать из соседних узлов.

Если путь trace, полученный узел, они ожидают, что то всё в порядке.

Если в полученном путь trace не совпадает с кривой что узел ожидает то это указывает на проблему с соединения между узлами.

SDH дорожки следы

SDH управление

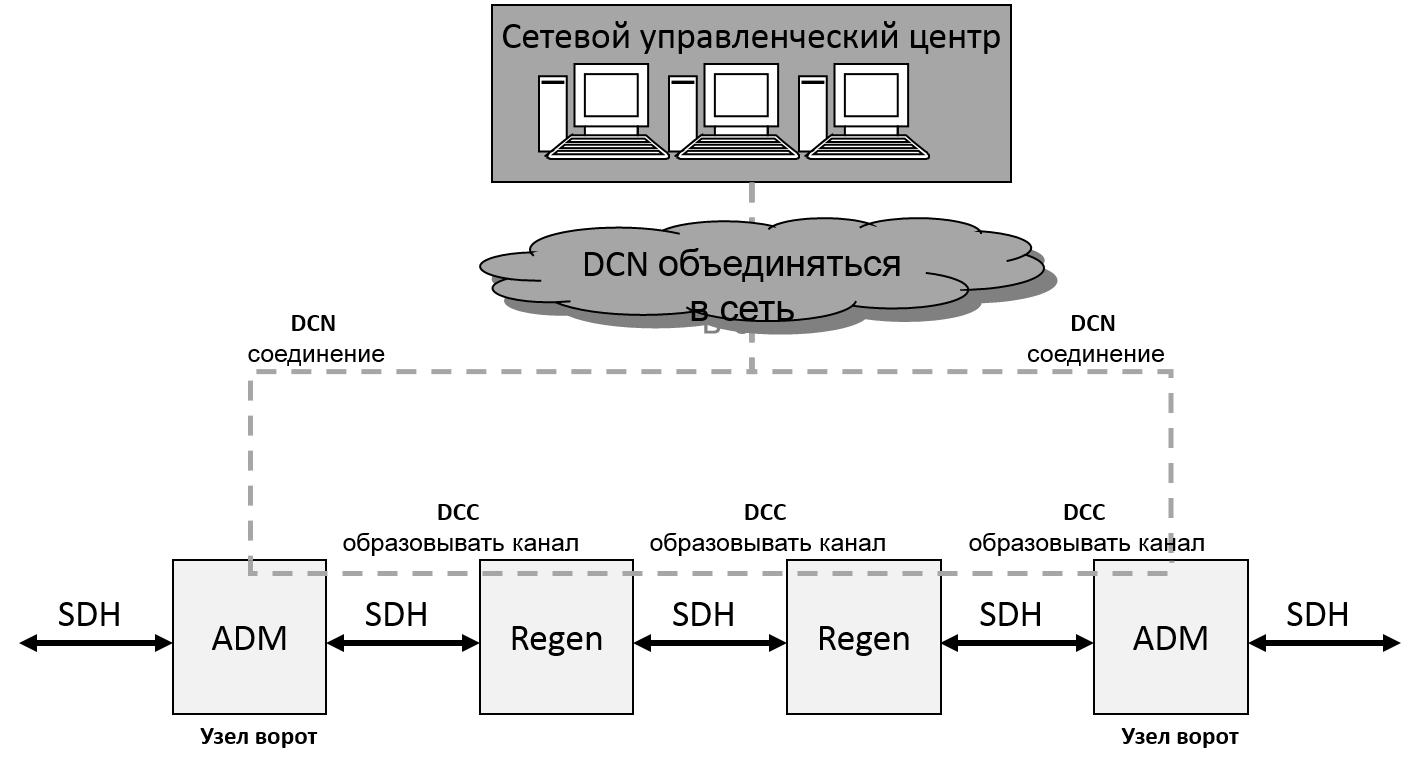

DCC каналов в разделе накладных расходов для удобной управления SDH сети. Системы сетевого управления подсоединен к на узел в сети может обмениваться данными с другими устройствами в сети с помощью DCC каналов. узла, который подключен к сети DCN известен как шлюз узла, для адаптации целей обычно больше, чем один шлюз узла в сети.

Управление SDH

SDH сети стойкость

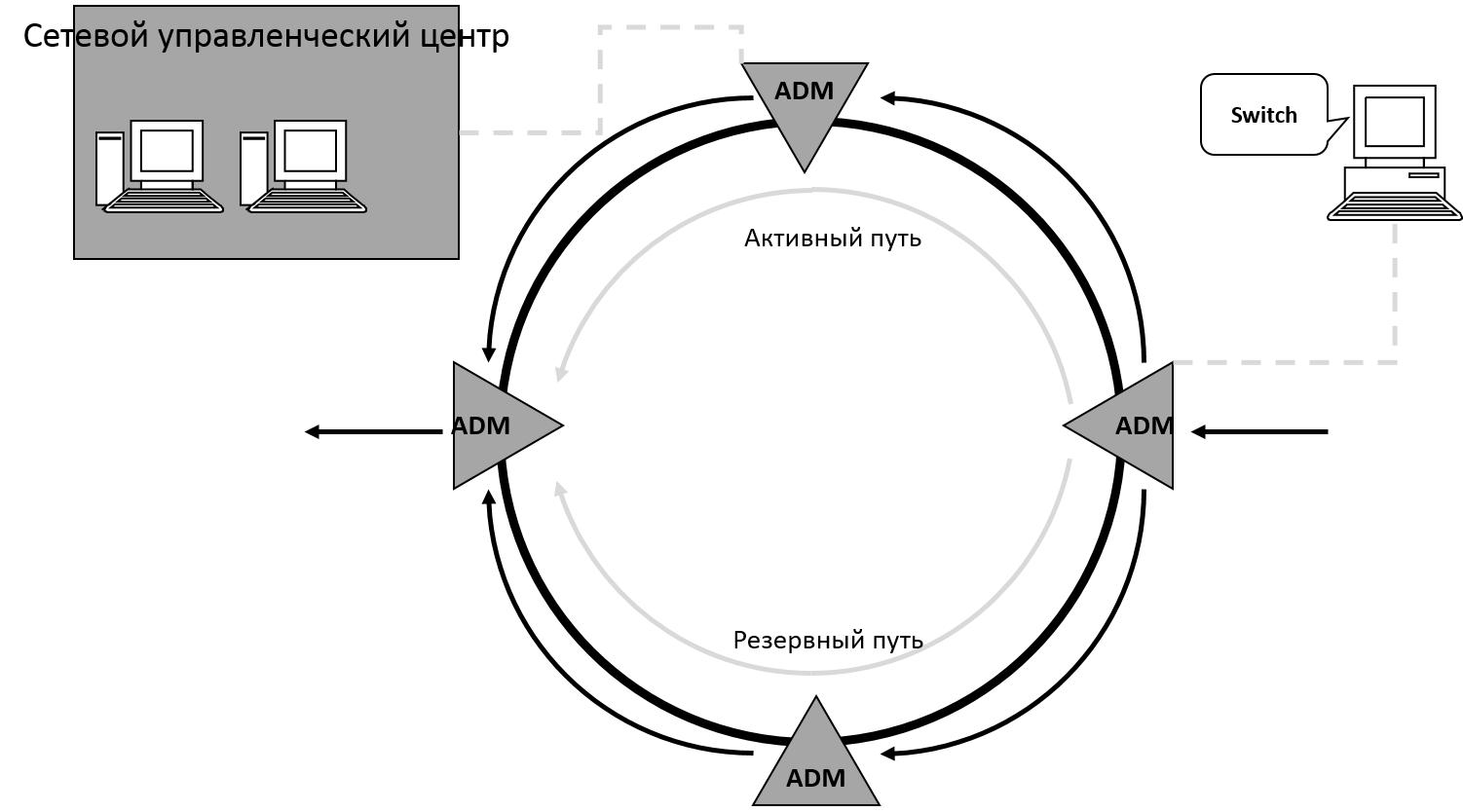

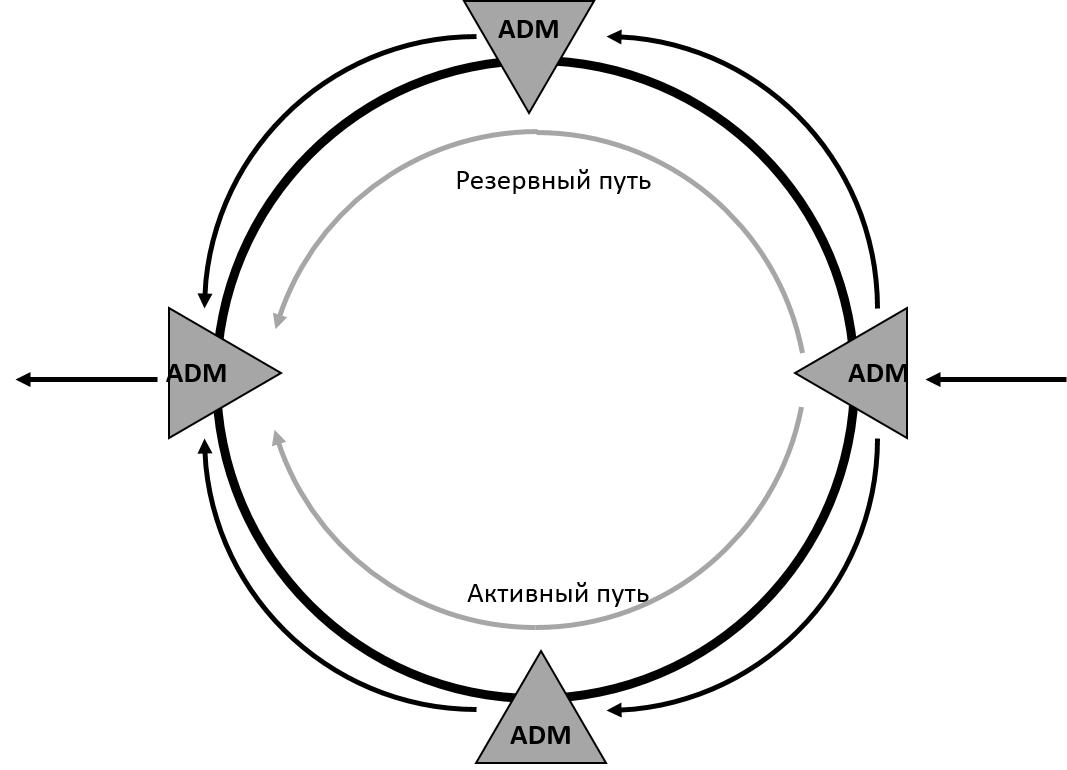

В кольцевой конфигурации трафик передается как маршруты вокруг кольца из ADM (Add/Drop мультиплексоры). В любой ADM где сигнал не упала она просто проходит через. Хотя трафика проходит совещание "за круглым столом" кольцо на оба маршрута только один маршрут используется для извлечения трафика на ADM, данный маршрут активного маршрута или путь к файлу. Другой маршрут известен как "режим ожидания маршрут или путь к файлу.

SDH сеть устойчивости

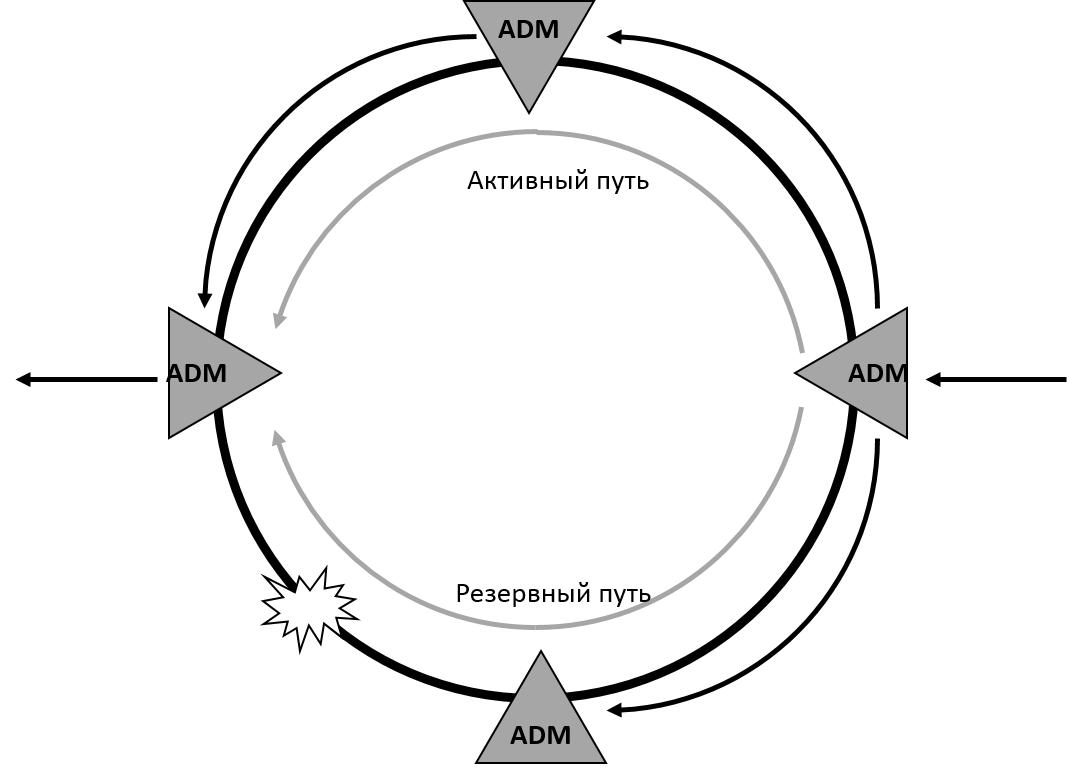

Если волоконно-break активного пути принимающего ADM будет переключатель с помощью альтернативных сигнал в качестве активного пути. Это позволяет быстро и автоматическое восстановление потока трафика для клиентов. Когда волоконно-break, в ремонте кольцо не автоматически переключается, это могли бы привести к дальнейшему трафик "Hit", но будет использовать в качестве резервных путь в случае будущей отказ на новый путь. Проверкой MUX, теряет трафик будет использовать K байт для защиты вернуться к исходной MUX.

SDH сеть Проблема

Ручное кольцо кроме того, коммутаторы могут выполняться как в центре управления сетью или из местных клемм, инженеров.

SDH Network Management
