Мультиплексная сеть

До сих пор мы были сосредоточить внимание только на один голосовой канал. Сейчас нам необходимо объединить ряд этих каналов в один канал передачи, процесс, известный как мультиплексная сеть. Мультиплексная сеть - это процесс после чего несколько каналов могут быть объединены, с тем чтобы они могли быть переданы через один путь передачи. Этот процесс обычно используется в телефонной связи известен как Time Division Multiplexing (TDM).

Как мы уже видели, отбора проб для одного канала происходит каждые 125 микросекунд. Это позволяет образцы других каналов в течение этого периода. В Европе промежуток времени разделена на 32 периодов времени, известный как timeslots (см. рис. 7). Эти 32 интервалы могут быть сгруппированы в frame.

Следовательно, длительность кадра может рассматриваться как 125 микросекунд. Теперь его можно также предположить, что в каждом Временной интервал состоит из 8 бит данных, и повторяется 8000 раз канал частота 64000 бит в секунду или 64Кбит/с вполне достижим. С помощью этой информации в настоящее время представляется возможным определить общее количество бит данных передается через один путь, известной как системы system bit rate. Это вычисляется по следующей формуле:

Система bit rate = частота отбора проб x число временных интервалов x бит в Временной интервал = 8000 x 32 x 8 = 2048000 бит/сек, = 2.048Мбит

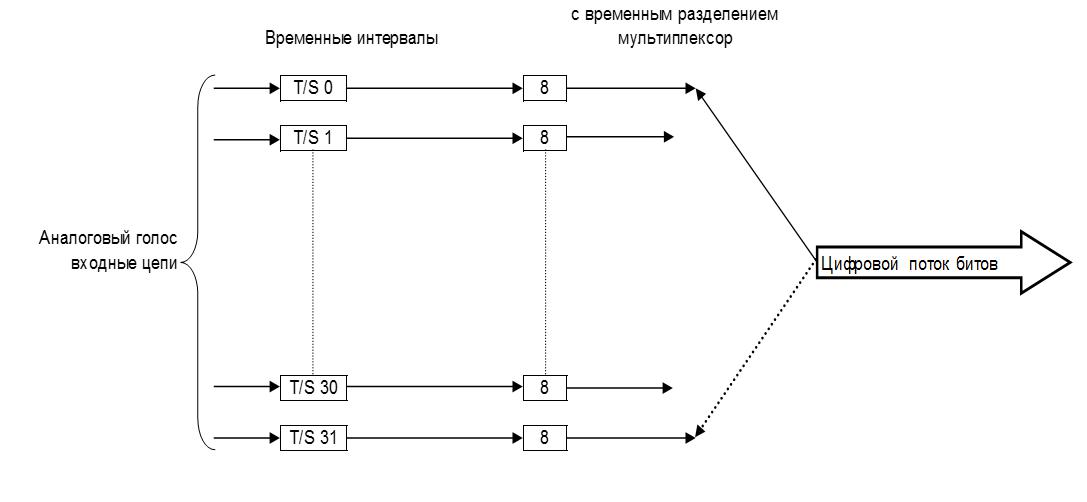

TDM

Из 32 каналов, 30 используются для передачи речи, и оставшиеся 2 временных интервалов, используются для выравнивания и сигнализации. В следующем разделе будет объяснять функции всех временных интервалов.
