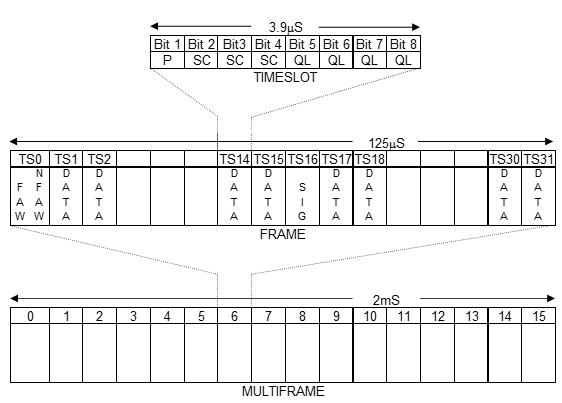

NGN - конструкция рамы
Временной интервал 1 - 15 и 17 - 31
Эти 30 временных интервалов, доступна для передачи оцифрованных аналоговый сигнал в 8-битной форме, с пропускной способностью от 64 кбит/с (например, данные клиентов).
Временной интервал 0
Европейский рекомендуемые система определяет, что Временной интервал 0 каждого кадра используется для синхронизации, также известная как frame alignment (см. рис. 8). Это гарантирует, что временных интервалов в каждом кадре совмещены между передающей станции и станции.

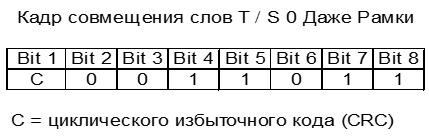

Для frame alignment word (FAW) осуществляется в биты данных 2 8 каждого даже рамы, в то время как нечетные кадры с not frame alignment word (NFAW) в бит данных 2 (см. рис. 9).

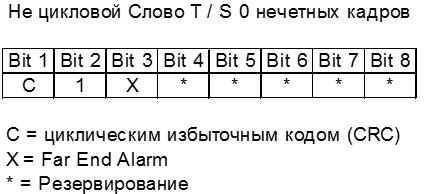

Сообщение об ошибке проверьте также доступна в Временной интервал 0, с помощью cyclic redundancy check (CRC) для проверки выравнивания рамы, которая в бит данных 1 все кадры. Существует также механизм представления докладов Far End Alarms, что двоичный 1 в бит данных 3 все нечетные кадры. Оставшиеся биты данных 4-8 нечетные кадры могут быть использованы для национальных тревог и управления сетью.
Временной интервал 16

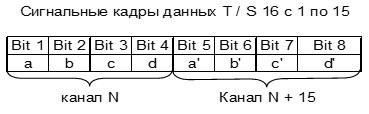

Временной интервал 16, 8 бит данных, и с помощью переменной код из 4 битов данных, сигнализации могут выполняться для 2 голосовых каналов в каждом кадре.
В этой связи можно заметить, что 15 кадров, необходимых для завершения сигнализации для всех голосовых каналов (см. рис. 10). Как в настоящее время нескольких кадров осуществляется в логическом порядке, быть устройство для выравнивания. Это достигается с помощью рамы до кадры со световой сигнализации информации, известной как рамы 0.

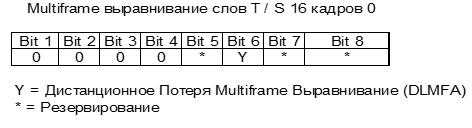

Временной интервал 16 в раме 0 содержит multiframe alignment word (MFAW), с помощью биты данных 1-4, и используются для указания на то, что начало как многокадровое изображение, которое, проверяются на станцию (см. рис. 11). Бит данных 6, могут быть использованы для указания на distant multiframe alignment loss (DLMFA). Как можно видеть, как многокадровое изображение состоит из всех кадров необходимо заполнить все слова и сигнализации, ie 16 кадров, и известен как multiframe (см. рис. 12). С) продолжительность как многокадровое изображение может быть рассчитана с использованием следующих:
Продолжительность Multiframe = количество кадров x Длительность рамы
= 16 x 125 микросекунд
= 2000Micro секунд
= 2 Милли секунд
Остальные каналы все пригодные для использования для передачи голоса или дата коробка передач, и известны как временных интервалов 1 по 15 и с 17 по 31, и уравнять на каналы с 1 по 30.
FAW = Frame Alignment Word
MFAW = Multiframe Alignment Word
DATA = 8 bit data words
SIG = CAS signalling timeslot
