DCN - Multiplexen

Multiplexen ist eine Technik, durch die verschiedenen analogen und digitalen Ströme der Übertragung kann simultan verarbeitet über eine teilten Link. Multiplexen teilt die Hochkapazitätsmedium in niedriger Kapazität logische mittel welche dann durch unterschiedliche Ströme geteilt.

Die Kommunikation ist möglich, über das Mobilfunknetz (Hochfrequenz), mitHilfe einem physischen Medium (Kabel), und Licht (Lichtwellenleiter). Alle mittel sind in der Lage, Multiplexen.

Wenn mehrere Absendern versuchen über ein einziges Medium zu senden, ein Gerät namens Multiplexer teilt den physikalischen Kanal und zuweist einer zu jeder. Auf anderen Ende der Kommunikation, erhält ein De-Multiplexer Daten von einem einzelnen Medium identifiziert jeden, und sendet an verschiedene Empfänger.

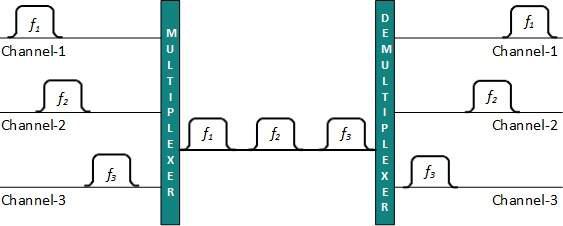

Frequenzteilung Multiplexen

Wenn der Träger ist Frequenz, FDM ist verwendet. FDM ist ein analoger Technologie. FDM teilt das Spektrum oder Trägerbandbreite in logische Kanäle und ordnet einem Benutzer auf jedem Kanal. Jeder Benutzer kann die Kanalfrequenz unabhängig voneinander bedienen und hat exklusiven Zugriff darauf. Alle Kanäle werden in einer Weise, dass sie nicht miteinander überlappen unterteilt. Kanäle werden durch Schutzbänder getrennt. Schutzband ist eine Frequenz, die nicht von einem der Kanäle verwendet wird.

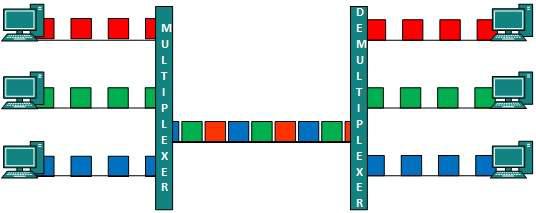

Zeitteilungs Multiplexen

TDM wird primär für digitale Signale angewendet, sondern kann auf analoge Signale angewendet werden. In TDM der gemeinsame Kanal wird unter seinen Benutzer mittels Zeitfenster unterteilt. Jeder Benutzer kann Daten in nur dem vorgesehenen Zeitfenster übertragen. Digitale Signale werden in Rahmen aufgeteilt, entsprechend Zeitschlitz bzw. Rahmen einer optimalen Größe, die in gegebenen Zeitschlitz übertragen werden kann.

TDM arbeitet im Synchronmodus. Die beiden Enden, dh Multiplexer und Demultiplexer sind zeitnah synchronisiert und sowohl zum nächsten Kanal gleichzeitig zu schalten.

Wenn Kanal A überträgt seine Rahmen an einem Ende , das De-Multiplexer bietet Medien zu Kanal A auf den anderen end. Sobald der Kanal A der Zeitfenster abgelaufen ist, diese Seite wechselt in den Kanal B Auf der anderen Seite, die Demultiplexer arbeitet in synchronisierter Weise und bietet Medien nach B Signale Kanal von verschiedenen Kanälen fahren den Weg in verschachtelte Weise.

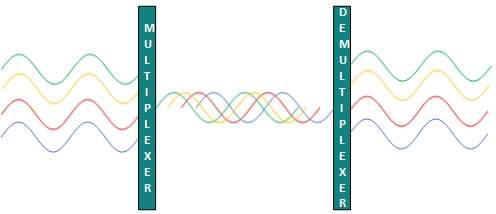

Wellenlängenteilungs Multiplexen

Das Licht hat unterschiedliche Wellenlänge (Farbe). In faseroptischen Modus werden mehrere optische Trägersignale in eine optische Faser unter Verwendung unterschiedlicher Wellenlängen gemultiplext werden. Dies ist eine analoge Multiplextechnik und ist konzeptionell in der gleichen Weise wie FDM getan, aber verwendet Licht als Signale.

Ferner ist auf jede Wellenlänge Zeitmultiplexierung kann inkorporiert werden, um mehrere Datensignale aufzunehmen.

Code Sparte Multiplexen

Mehrere Datensignale können über eine einzige Frequenz, indem Sie Code Division Multiplexen übertragen werden. FDM teilt die Frequenz in kleineren Kanälen, aber CDM ermöglicht seinen Nutzern, die volle Bandbreite und Sendesignale die ganze Zeit mit einem eindeutigen Code. CDM orthogonalen Codes verwendet, um Signale zu verbreiten.

Jede Station ist mit einem eindeutigen Code, genannt Chip zugewiesen. Signale reisen mit diesen Codes unabhängig, Inneren das ganze bandwidth.The Empfänger im Voraus weiß, den Chip-Code-Signal muss es zu erhalten.
