DCN - Verbundnetzwerk
In der realen Welt Szenario Netzwerke unter derselben Verwaltung sind in der Regel geografisch verstreut. Es kann vorhanden Anforderung zum Verbinden von zwei unterschiedlichen Netzen von derselben Art wie auch von verschiedenen Arten. Routing zwischen zwei Netzen wird namens als Internetworking.
Netzwerke können sein unterschiedliche berücksichtigt auf Basis verschiedener Parameter, wie Protokoll, Topologie, Layer-2-Netzwerk und Adressierungsschema.
In der Internetworking-Router haben Kenntnisse der jeweils anderen Adresse und Adressen über sie hinaus. Sie können statisch konfiguriert werden unterwegs auf verschiedenen Netzwerk oder sie unter Verwendung von Internetworking-Routing-Protokoll lernen können.
Routing-Protokolle, die innerhalb einer Organisation oder Verwaltung verwendet werden, werden als Interior Gateway Protocols oder IGP. RIP, OSPF sind Beispiele für IGP. Routing zwischen verschiedenen Organisationen oder Verwaltungen können Exterior Gateway Protocol, und es gibt nur eine EGP dh Border Gateway Protocol.

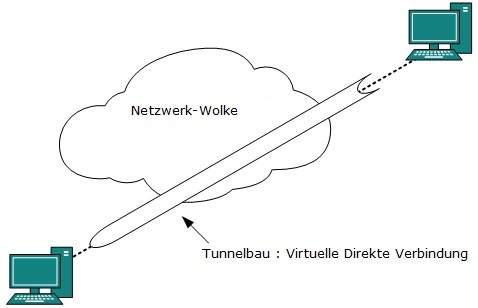

Tunnelbau
Wenn es sich um zwei geographisch getrennte Netzwerke ,welche miteinander kommunizieren wollen, so können sie eine Standleitung zwischen einzusetzen oder sie müssen ihre Daten über Zwischennetze passieren.
Tunnelbau ist ein Mechanismus, mit dem zwei oder mehr dieselben Netze kommunizieren miteinander, indem sie Zwischen Vernetzung Komplexitäten. Tunnelbau wird auf beiden Seiten konfiguriert.
Wenn die Daten von einem Ende des Tunnel betritt, wird er markiert. Diese Daten werden dann mit Tags in der Zwischen- oder Transitnetz geleitet, um das andere Ende des Tunnels zu erreichen. Wenn Daten durch den Tunnel existiert seinen Tag entfernt und mit dem anderen Teil des Netzwerks geliefert. the other end of Tunnel. When data exists the Tunnel its tag is removed and delivered to the other part of the network.
Die beiden Enden scheinen, als ob sie direkt miteinander verbunden sind und Tagging macht Daten Reise durch Transit-Netz ohne irgendwelche Änderungen.
Packet Fragmentation
Die meisten Ethernet-Segmente haben ihre maximale Übertragungseinheit (MTU) zu 1500 Bytes festgelegt. Ein Datenpaket kann mehr oder weniger Paketlänge in Abhängigkeit von der Anwendung. Geräte in der Laufstrecke haben auch ihre Hard- und Software-Funktionen, die sagen, was Datenmenge, die Gerät umgehen kann und welche Größe der Paket es verarbeiten kann.
Wenn die Datenpaketgröße kleiner oder gleich der Größe des Pakets das Transitnetz verarbeiten kann, ist es neutral verarbeitet. Wenn das Paket grßer ist, sie in kleinere Stücke gebrochen und dann weitergeleitet. Dies wird als Paketfragmentierung. Jedes Fragment enthält dieselbe Ziel- und Quelladresse und über Laufstrecke geleitet leicht. Am Empfangsende wird wieder zusammengebaut.
Wenn ein Paket mit DF (Nicht fragmentieren) Bit auf 1 gesetzt , um einen Router, der nicht wegen seiner Länge verarbeiten kann das Paket, wird das Paket verworfen.
Wenn ein Paket von einem Router empfangen hat seine MF (mehr Fragmente) Bit auf 1 gesetzt ist, weiß der Router, dann, dass es ein fragmentiertes Paket ist und Teile des ursprünglichen Pakets auf dem Weg ist.
Wenn Paket zu klein fragmentiert ist der Overhead erhöht. Wenn das Paket zu groß ist fragmentiert, kann Zwischen Router nicht in der Lage, sie zu verarbeiten und es runterfallen könnte.
