eine Netztopologie ist die Anordnung mit dem Computer oder Netzwerkvorrichtungen, die miteinander verbunden. Topologien kann sowohl physischen und logischen Aspekt des Netzwerks definieren. Sowohl logische als auch physische Topologien können gleich oder verschieden in einem gleichen Netzwerk befinden.


Punkt-zu-Punkt

Punkt-zu-Punkt-Netzwerke enthält genau zwei Hosts wie Computer, Switches oder Routern, Servern Rückseite an Rückseite verbunden mit einem Stück Kabel. Oft wird die Empfangsende einem Host zu sendenden Ende des anderen und umgekehrt verbunden sind.

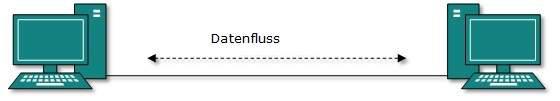

Punkt-zu -Punkt- Topologie

Wenn die Techniker sind verbunden Punkt-zu-Punkt logisch ist, dann können mehrere Zwischen Geräte. Aber die Ende Hosts sind sich zugrunde liegende Netzwerk und sehen einander, als ob sie direkt miteinander verbunden sind.

Bus-Topologie

Bei Bus-Topologie sind alle Geräte teilen einzige Kommunikationsleitung oder cable.Bus Topologie kann Probleme haben, während mehrere Hosts Senden von Daten zur gleichen Zeit. Daher Bus-Topologie entweder verwendet CSMA / CD Technologie oder erkennt einen Host als Bus-Master das Problem zu lösen. Es ist eine der einfachsten Formen der Vernetzung, wo ein Ausfall eines Geräts hat keinen Einfluss auf die anderen Geräte. Aber Scheitern der gemeinsamen Kommunikationsleitung können machen alle anderen Geräte nicht mehr funktionieren.

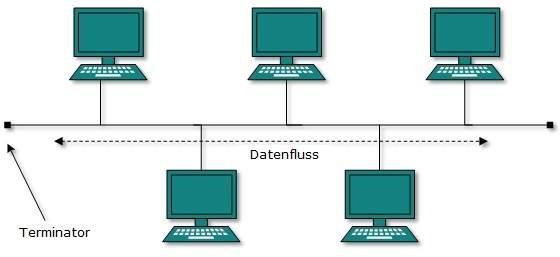

Bus-Topologie

Die beiden Enden des gemeinsamen Kanal haben Leitungsabschluss. Die Daten werden nur in einer Richtung von der Leitung gesendet und sobald er das äußerste Ende erreicht ist, entfernt der Terminator die Daten.

Sterntopologie

Alle Hosts in Sterntopologie werden an eine zentrale Einrichtung, als Hub-Gerät bekannt, verbunden mit einem Punkt-zu-Punkt-Verbindung. Das heißt, es besteht eine Punkt zu Punkt Verbindung zwischen den Hosts und Nabe zeigen. Das Hub-Gerät kann eine der folgenden sein:

  • Schicht-1-Gerät wie Hub- oder Repeater
  • Schicht-2 Gerät wie Schalter oder Brücke
  • Schicht-3 Gerät wie Router oder Gateway

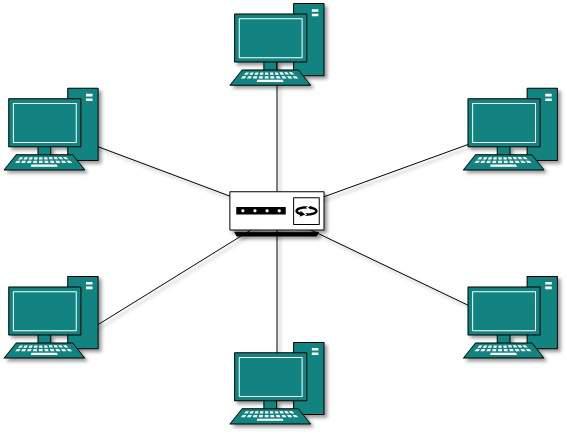

Sterntopologie

Wie in Bus-Topologie fungiert als Hub Single Point of Failure. Wenn Hub ausfällt, Konnektivität aller Hosts an alle anderen Hosts ausfällt. Jede Kommunikation zwischen Hosts, nur durch die hub.Star Topologie stattfindet, ist nicht teuer, da eine weitere Host verbinden, wird nur ein Kabel benötigt und Konfiguration ist einfach.

Ringtopologie

In der Ring-Topologie verbindet jeden Host-Rechner, um genau zwei anderen Maschinen, die Schaffung eines Kreisnetzwerkstruktur. Wenn ein Host versucht, zu kommunizieren oder schicken Nachricht an einen Host, der nicht neben ihr, durch reist die Daten alle Zwischenwirte. Um einen weiteren Host in der bestehenden Struktur zu verbinden, müssen der Administrator kann nur noch ein zusätzliches Kabel.

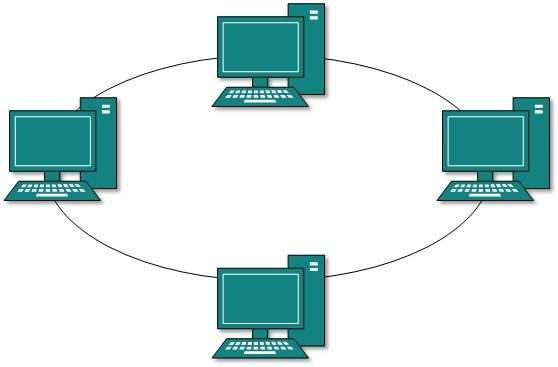

Ringtopologie

Ausfall von Host zum Ausfall des gesamten ring.Thus ist jede Verbindung im Ring ein Point of Failure. Es gibt Methoden, die eine weitere Stützring eingesetzt werden.

Mesh-Topologie

Bei dieser Art von Topologie wird eine Vielzahl an einen oder mehrere hosts.This Topologie verbunden ist Gastgeber in Punkt-zu-Punkt-Verbindung mit jedem anderen Host oder können auch Rechner, die in Punkt-zu-Punkt-Verbindung zu wenige nur Gastgeber.

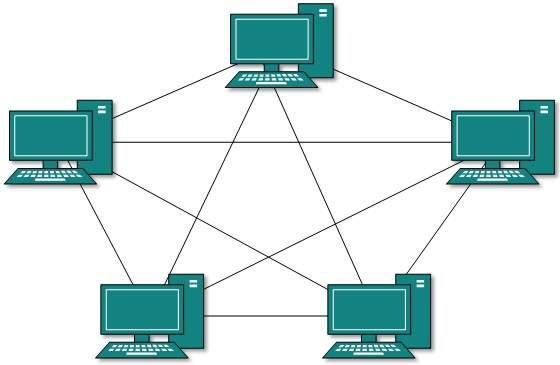

Full Mesh -Topologie

Hosts in Netztopologie auch als Relais für andere Hosts, die nicht über direkte Punkt-zu-Punkt-Verbindungen funktionieren. Mesh-Technologie kommt in zwei Typen:

  • Full Mesh: Alle Rechner haben eine Punkt-zu-Punkt-Verbindung zu jedem anderen Host im Netzwerk. Damit für jeden neuen Host n (n-1) / 2 Verbindungen sind erforderlich. Es bietet die zuverlässigsten Netzwerkstruktur unter allen Netzwerktopologien.
  • teilweise Mesh: Nicht alle Hosts Punkt-zu-Punkt-Verbindung zu jedem anderen Host. Hosts miteinander verbinden irgendwie willkürlich Mode. Diese Topologie besteht, wenn wir brauchen, um die Zuverlässigkeit zu einigen Hosts aus allen zur Verfügung.

Baum-Topologie

Auch bekannt als hierarchische Topologie, ist dies die häufigste Form der Netzwerktopologie im Einsatz presently.This Topologie imitiert als erweiterte Sterntopologie und erbt Eigenschaften von Bus-Topologie. .

Diese Topologie teilt das Netzwerk in mehrere Ebenen / Schichten des Netzwerks. Vor allem in LANs wird ein Netzwerk in drei Arten von Netzwerkgeräten gegabelt. Die unterste ist Zugriffsebene, in der Computer angeschlossen sind. Die mittlere Schicht wird als Verteilungsschicht, die als Vermittler zwischen Oberschicht und Unterschicht arbeitet bekannt. Die höchste Schicht als Kernschicht bekannt und ist zentraler Punkt des Netzes, dh Wurzel des Baumes, aus dem alle Knoten Gabel.

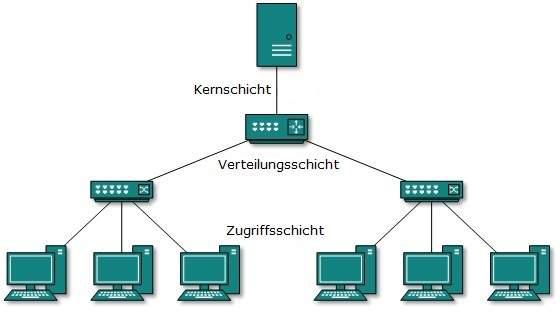

Baum-Topologie

Alle benachbarten Hosts Punkt-zu-Punkt-Verbindung zwischen them.Similar an die Bus-Topologie, wenn die Wurzel untergeht, dann wird die gesamte Netzwerk leidet even.though es ist nicht der Single Point of Failure. Jede Verbindung dient als Fehlerquelle, die andernfalls in unerreichbare Segment unterteilt das Netzwerk.

Daisy Chain

Diese Topologie verbindet alle Hosts in einer linearen Weise. Ähnlich wie bei Ring-Topologie sind alle Hosts, um nur zwei Hosts angeschlossen, mit Ausnahme der Ende hosts.Means, wenn die End-Hosts in Daisy-Chain werden dann verbunden ist Ring-Topologie dar.

Daisy Chain -Topologie

Jedes Glied in Kettentopologie stellt Single Point of Failure. Jedes Verbindungsfehler teilt das Netzwerk in zwei segments.Every Zwischenwirt arbeitet als Relais für seine unmittelbare Gastgeber.

Hybrid Topology

Eine Netzstruktur, deren Design mehr als eine Topologie soll Hybridtopologie. Hybrid-Topologie erbt Vorzüge und Nachteile aller Einarbeiten Topologien.

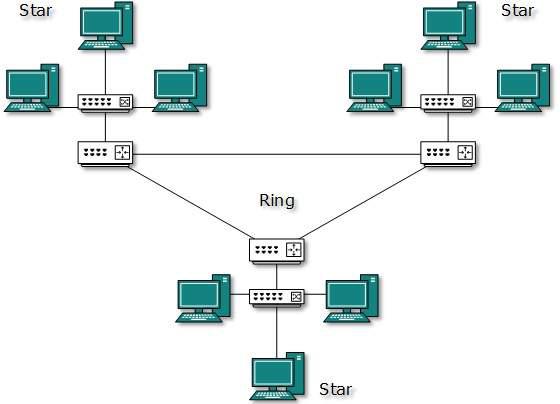

Hybrid -Topologie

Das obige Bild stellt eine willkürlich Hybridtopologie . Die Kombination von Topologien können Attribute Stern, Ring, Bus, und Daisy-Chain-Topologien enthalten. Meist WANs sind mittels Doppelringtopologie und Netzen, damit verbunden sind meist Sterntopologie Netzwerken. Internet ist das beste Beispiel für größte Hybrid-Topologie.
