IPv4 - Estructura de Paquete

Protocolo de Internet es un protocolo de capa 3 (OSI) tiene segmentos de datos de la capa 4 (Transporte) y la divide en paquetes. Paquete IP encapsula datos unidad recibió de capa superior y agregar a su propia información de encabezado.

Los datos encapsulados se conoce como carga IP. Cabecera IP contiene toda la información necesaria para entregar el paquete al otro extremo.

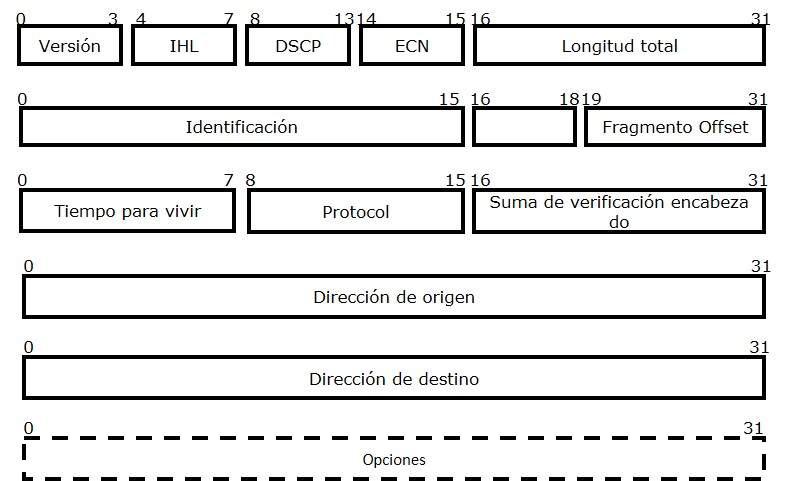

Encabezado IP incluye muchas información pertinente incluido el número de versión, la cual, en este contexto, es de 4. Otros detalles son los siguientes:

• Versión: número de versión del Protocolo de Internet utilizado (p.ej.IPv4).

• IHL:Internet Longitud de cabecera; Longitud del encabezado IP de todo.

• DSCP: Punto de código de servicios diferenciados; este es el tipo de servicio.

• ECN: Notificación de congestión explícita; lleva información sobre la congestión en la ruta.

• Longitud total: Longitud de paquete IP (incluyendo encabezado IP y IP Payload).

• Identificación: Si paquete IP está fragmentada durante la transmisión, todos los fragmentos contienen igual número de identificación original. para identificar paquetes IP a la que pertenecen.

• Banderas: De conformidad con lo que dispone de los recursos de la red, si paquete IP es demasiado grande para manejar, estas "banderas" indica si se pueden fragmentarse o no. En este 3-bit bandera, el MSB es siempre en ‘0’.

• Desplazamiento del fragmento: este desplazamiento indica la posición exacta del fragmento en el paquete IP original.

• Tiempo de vida: Para evitar bucles en la red, cada paquete es enviado con un valor de TTL, que indica a la red el número de routers (saltos) este paquete puede cruzar. En cada salto, su valor se decrementa en uno y cuando el valor llega a cero, el paquete se descarta.

• Protocolo: Indica la capa de red en el host de destino, para que el Protocolo este paquete pertenece a, es decir, el siguiente nivel. Por ejemplo número de protocolo de ICMP es 1, TCP es 6 y UDP es 17

• Checksum del encabezado: Este campo se usa para mantener valor de la suma de todo el cabezal que se utiliza a continuación para comprobar si el paquete es recibido sin error.

• Dirección de Origen: dirección de 32 bits del remitente (o fuente) del paquete.

• Dirección de destino: dirección de 32 bits del receptor (o destino) del paquete.

• Opciones: Este campo es opcional, y se emplea cuando el valor del derecho internacional humanitario es mayor que 5. Estas opciones pueden contener valores para opciones tales como la seguridad, Ruta de registro, la marca de tiempo, etc.
