Internet Protocol, ein Layer-3-Protokoll (OSI) nimmt Datensegmente von Schicht-4 (Transport) und teilt es in Paketen. IP-Paket kapselt Dateneinheit erhalten von oben Schicht und fügen eigene Header-Informationen.

IP encapsulación

Das eingekapselte Daten ist als IP Payload bezeichnet. IP-Header enthält alle notwendigen Informationen, um das Paket auf der anderen Seite zu liefern..

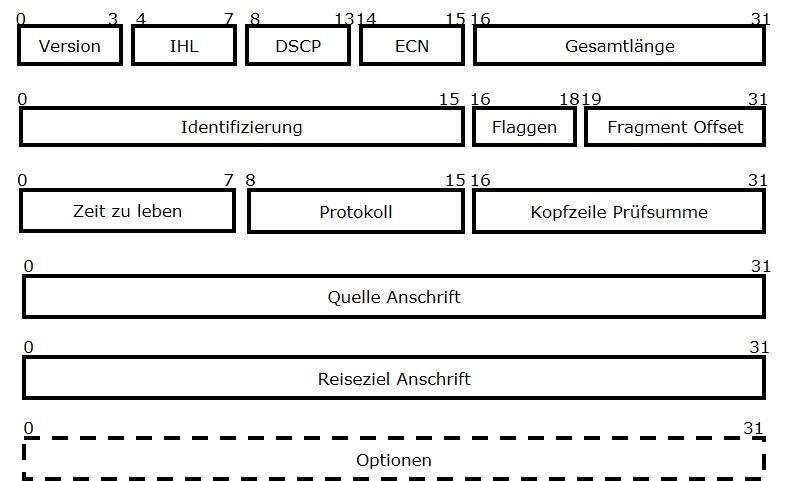

Cabecera IP

IP-Header enthält viele relevante Informationen einschließlich Versionsnummer, die, in diesem Zusammenhang ist 4. Weitere Details sind wie folgt:

  • Version: Version Nr. von Internet-Protokoll verwendet (z.B. IPv4).

  • IHL: Internet-Header-Länge; Länge des gesamten IP-Header.

  • DSCP: differenzierte Dienstleistungen Code Punkt; dies Art der Service.

  • ECN: explizit Stau Benachrichtigung; Es führt Informationen über die Staus gesehen in der Route.

  • Gesamt länge:. Länge der gesamte IP-Paket (einschließlich IP-Header und IP-Payload).

  • Identifizierung: Wenn IP-Paket wird während der Übertragung fragmentiert, alle Fragmente enthalten gleiche Identifikationsnummer. um identifizieren ursprüngliche IP-Paket sie gehören zu.

  • Flags: Wie erforderlich durch die Netzwerkressourcen , wenn IP-Paket ist zu groß, zu handhaben, diese "Flags"erzählt wenn sie fragmentiert werden oder nicht. In diesem 3-Bit-Flag, wird das MSB immer auf "0" gesetzt.

  • Fragment Offset:. Dieser Offset erzählt die genaue Position des Fragments in der ursprünglichen IP-Paket.

  • Zeit zu leben: , um Schleifen im Netzwerk zu vermeiden, wird jedes Paket ist gesendet mit einigen TTL-Wert-Set, das die Netzwerk wie viele Router (Hops) dieses Paket durchqueren kann erzählt . Bei jedem Hop, wird sein Wert um eins verringert und wenn der Wert Null erreicht, wird das Paket verworfen.

  • Protokoll: erzählt das Netzwerkschicht an der Ziel-Host, zu dem Protokoll dieses Paket gehört, also die nächste Stufe zu Protokoll. Zum Beispiel Protokoll Anzahl der ICMP-1 ist, TCP und UDP 6 ist 17.

  • Rubrik Prüfsumme:. Dieses Feld wird verwendet behalten um Prüfsumme wert der gesamten Kopfzeile die dann verwendet wird, um zu überprüfen, ob das Paket ist fehlerfreie empfangen.

  • Source Address:. 32-Bit-Adresse des Absenders (oder Quelle) des Pakets.

  • Ziel Adresse:. 32-Bit-Adresse von Empfängers (oder Ziel) des Pakets.

  • Optionen: Dies ist optionales Feld, das verwendet wird, wenn der Wert des humanitären Völkerrechts von mehr als 5. Diese Optionen können Werte für Optionen wie Sicherheit, Record Route, Zeitstempel enthalten ist, etc.
